带透明壳体展示的齿轮传动变速装置

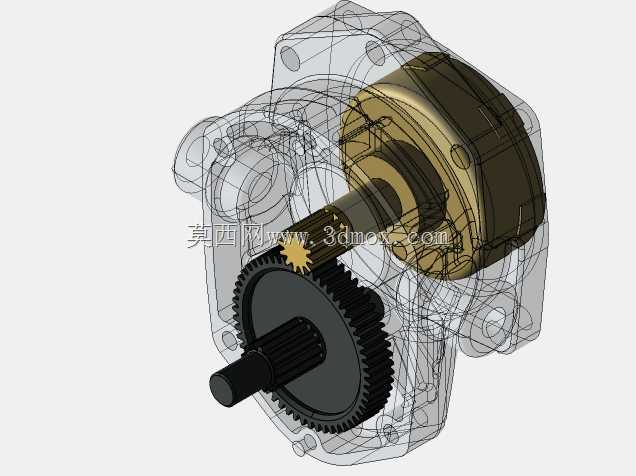

这款变速装置的三维结构采用半透明壳体设计呈现，能直观看到内部各级齿轮副、传动轴的啮合与排布关系，在做传动方案校核、结构干涉检查时，不需要反复做剖面剖切就能快速确认内部零件的相对位置，对初期方案评审、装配工艺梳理都有很高的参考价值。从实际应用场景来看，这类紧凑结构的变速单元常适配在小型动力设备、园林机械、轻型代步工具的动力传输路径中，负责把原动机输出的高转速低扭矩动力，按照不同工况需求转换为合适的转速扭矩输出，匹配终端执行部件的负载特性。

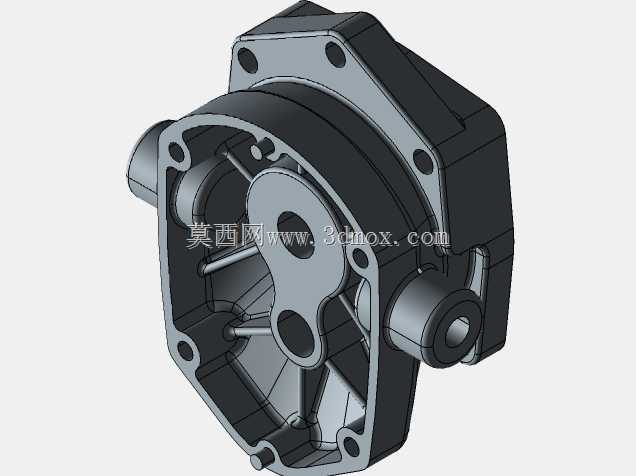

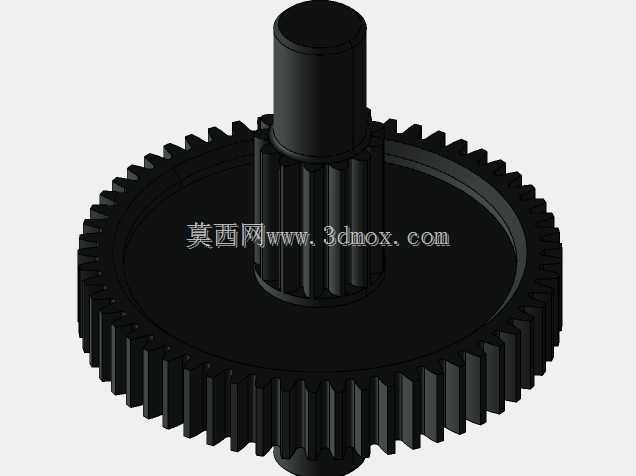

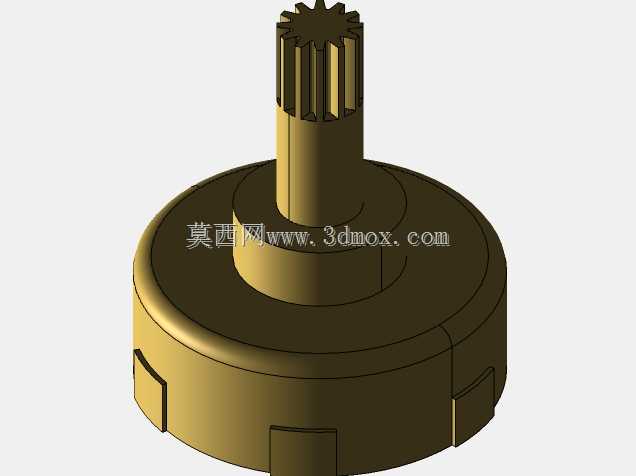

设计思路上，整体采用一体化压铸壳体作为承载基体，输入轴与输出轴呈空间交错排布，内部设置两级齿轮减速结构：第一级为小模数圆柱齿轮与大直径从动齿轮啮合，实现第一级减速增扭，第二级通过同轴布置的齿轮组把动力传递到输出花键轴，输出端采用花键结构可以直接和外接负载的连接套配合，减少额外的连接转接件，缩小整体安装占用空间。壳体上预留的多个安装凸台与螺栓过孔，是按照通用安装边界设计的，安装孔位的中心距、凸台的贴合平面度都做了公差预留，能适配多数同功率段动力设备的安装接口，不需要对安装基座做大规模改造就能完成换装。

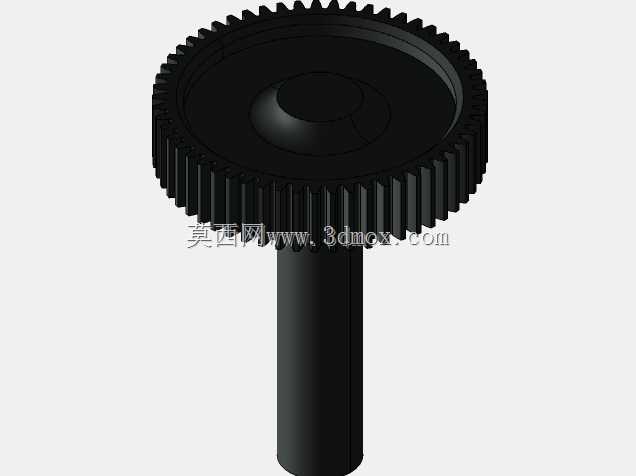

从功能特性来看，内部齿轮的齿宽、模数参数是按照持续额定负载工况选取的，齿轮啮合位置设计了合理的侧隙，既可以避免热胀冷缩导致的卡滞，也能补偿加工与装配过程中产生的形位公差，降低运行过程中的齿轮冲击噪音。传动轴的支撑位置都设置了对应轴承位，轴承安装位的轴肩高度按照轴承内圈定位标准设计，能保证轴承装配后定位可靠，不会出现轴向窜动。壳体的透明展示部分在实际量产中会替换为高强度压铸铝合金材质，内部预留的润滑油腔可以存储适量齿轮润滑油，齿轮运转过程中带起的润滑油能飞溅到各个啮合齿面与轴承位置，实现无额外润滑系统的自润滑效果，减少日常维护的工作量。

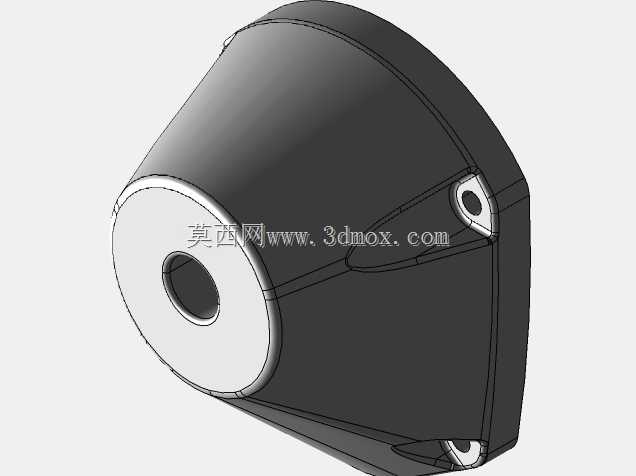

外形尺寸方面，整体结构的径向最大尺寸控制在适配小型动力舱的范围内，轴向长度不会过度占用设备的安装空间，输入轴的伸出长度、输出花键的有效啮合长度都按照通用接口标准设计，外接原动机和负载的时候，不需要额外定制加长轴或者转接法兰。安装边界上，壳体底部的安装平面做了精加工处理，安装螺栓的沉孔深度预留了足够的螺栓拧入空间，固定后壳体不会出现翘曲变形，能保证内部传动轴的同轴度，避免长期运行后出现轴承偏磨、齿轮偏载的问题。在做三维建模学习或者同类产品改型设计时，可以直接参考这个结构的齿轮排布逻辑、轴系支撑方式、壳体加强筋的布置位置，尤其是壳体上围绕轴承座设置的加强筋，能在不增加壳体整体壁厚的前提下提升轴承座的结构刚度，降低重载工况下的壳体变形量，这个设计细节在小型轻量化变速装置的设计中非常有实用参考意义。另外，内部齿轮的润滑通道、壳体的合箱定位销位置也都做了清晰的结构呈现，能帮助设计人员快速理解小型变速箱的整体装配逻辑，减少设计过程中出现的装配干涉、工艺性差的问题。
