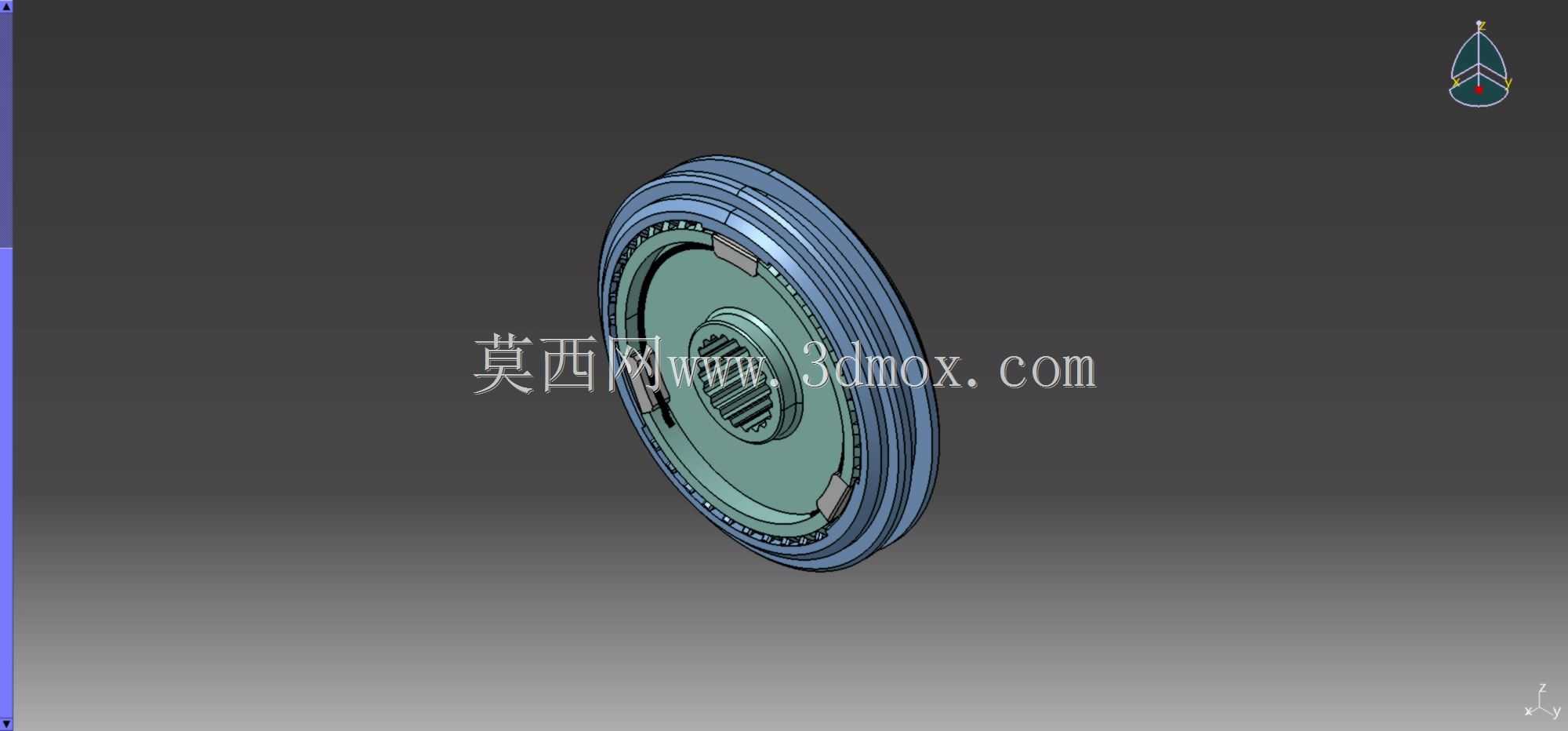

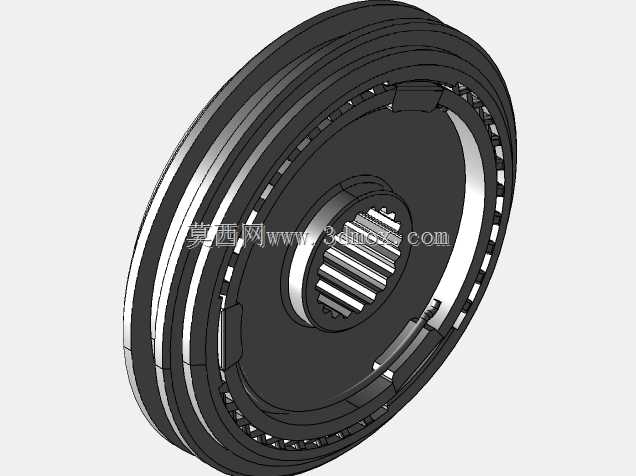

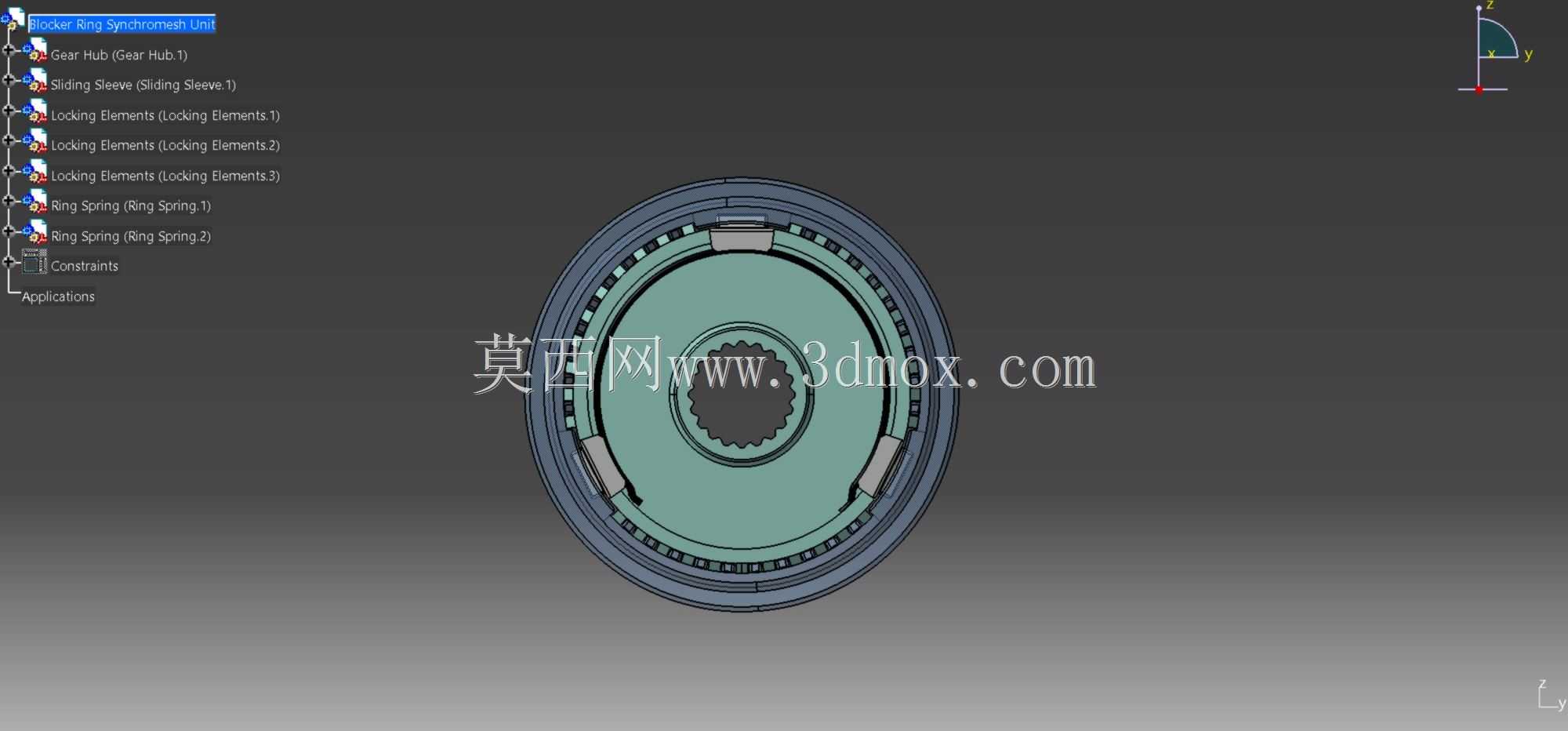

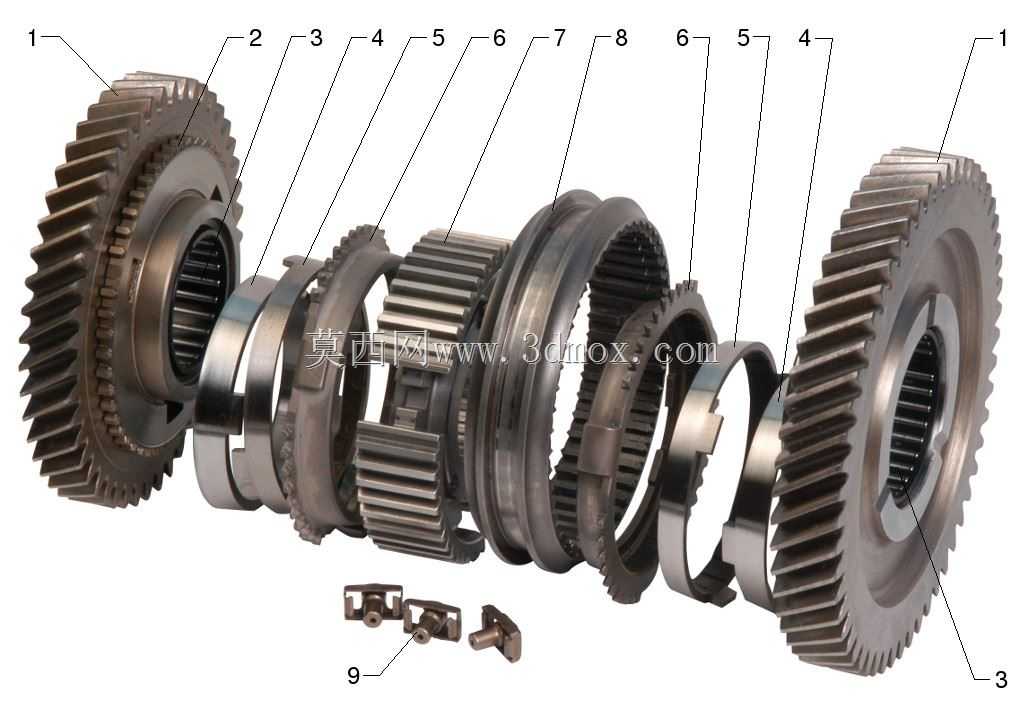

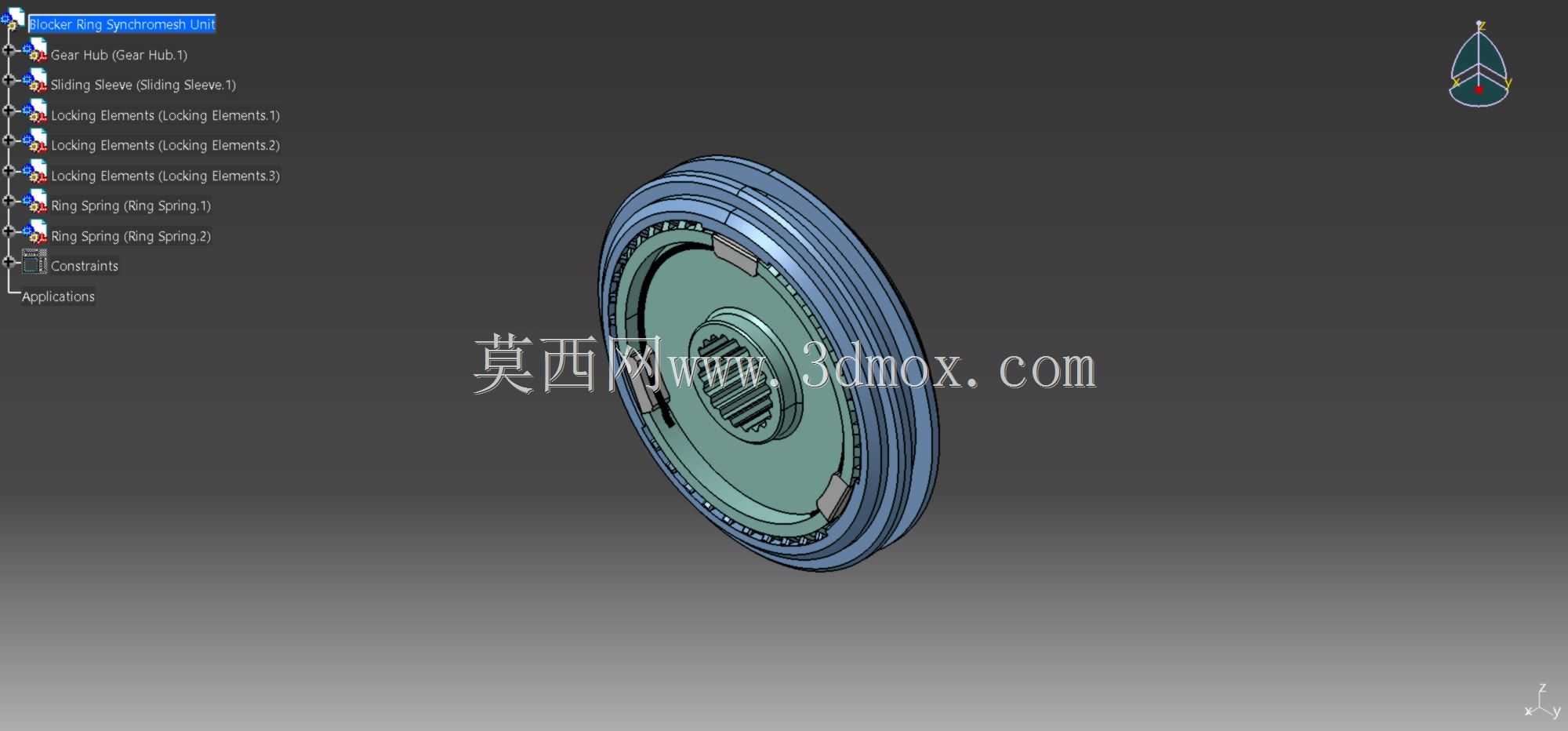

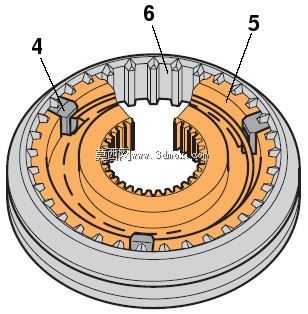

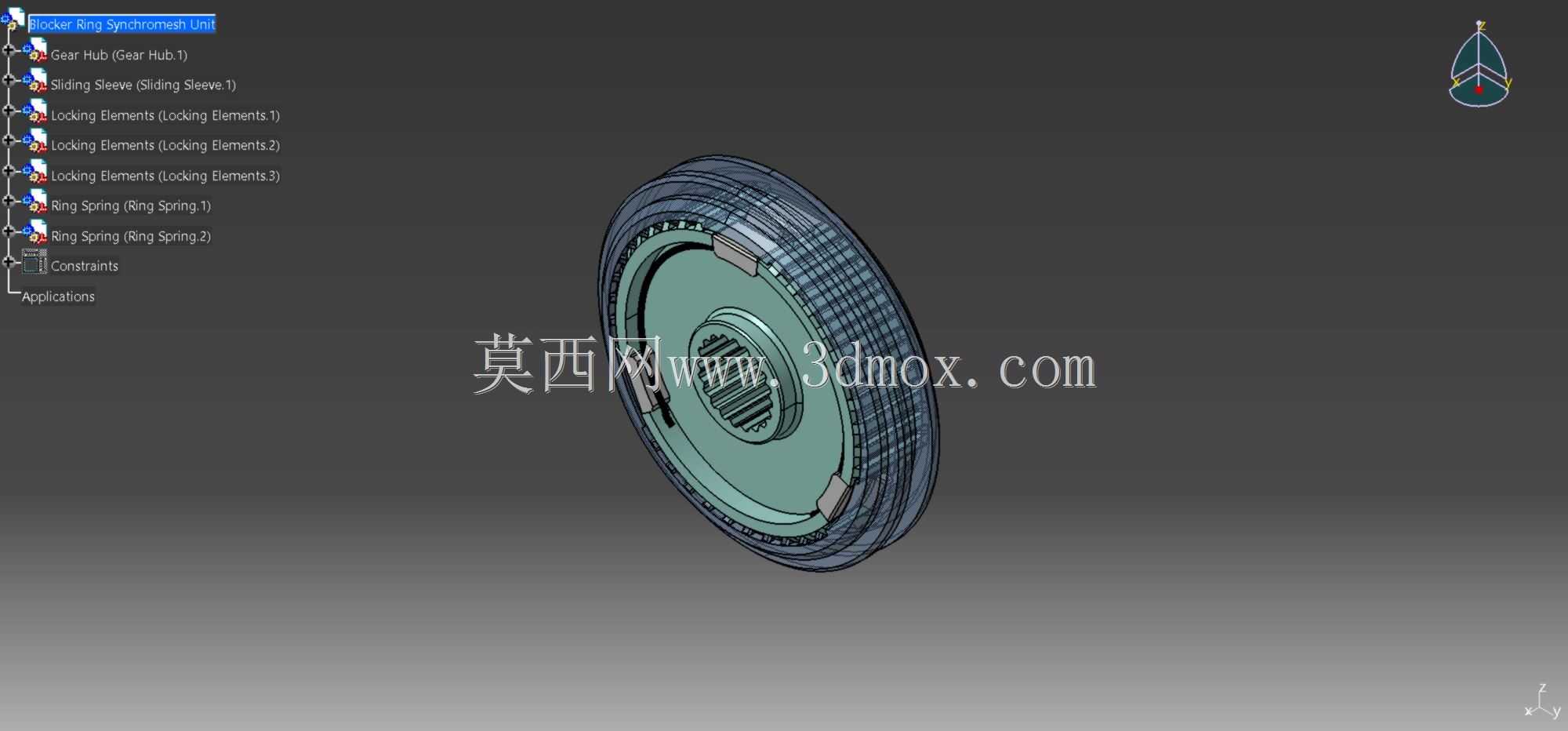

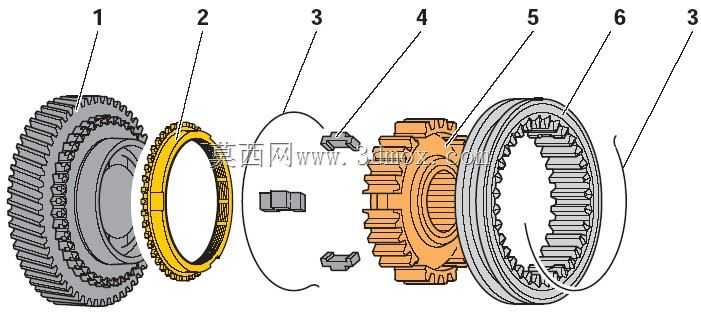

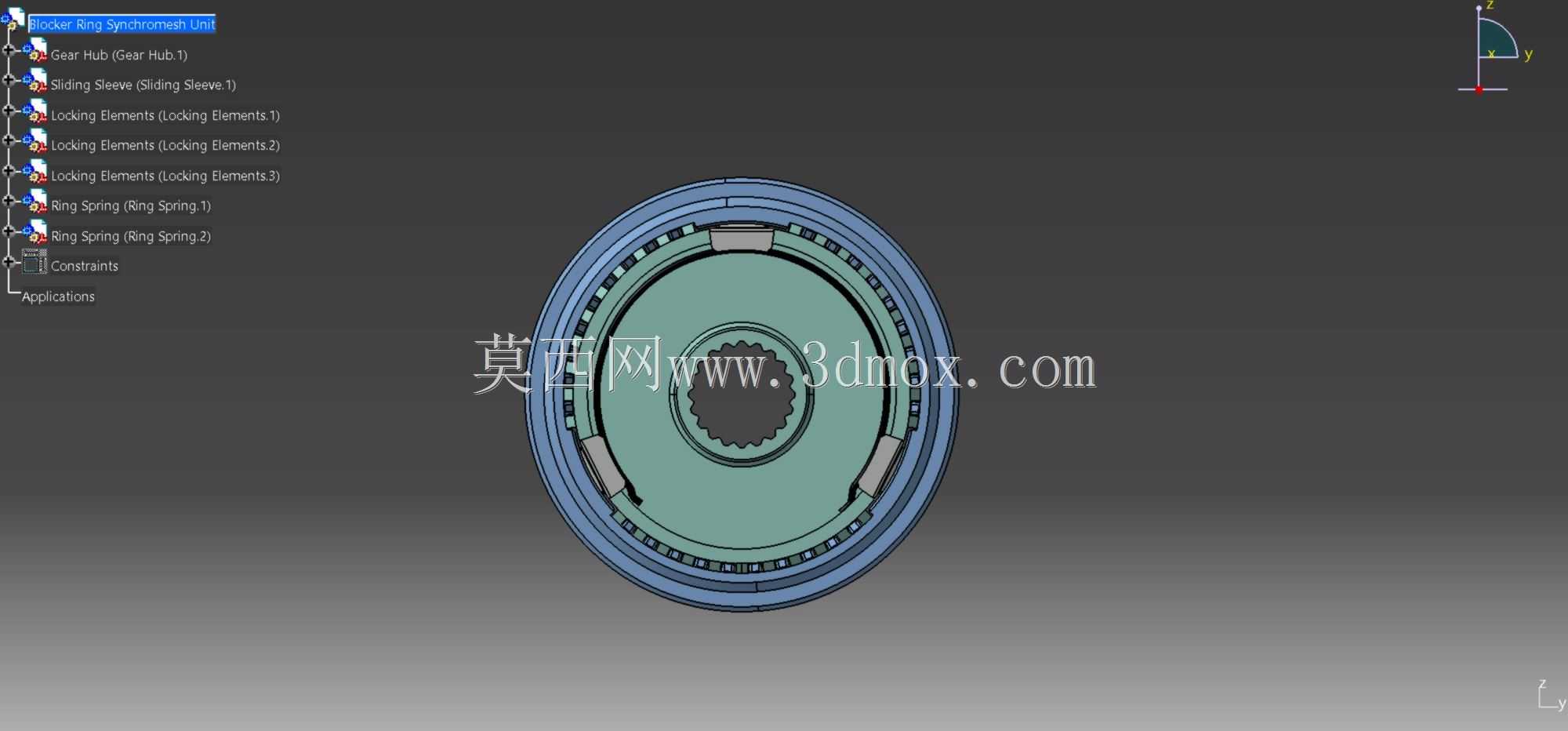

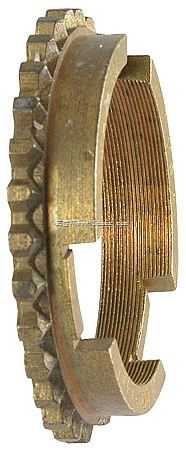

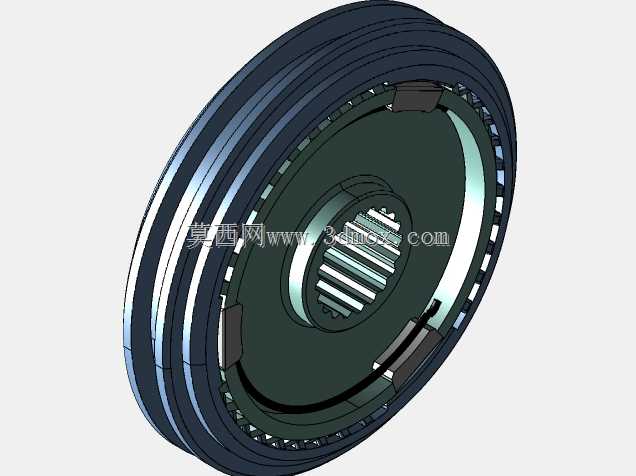

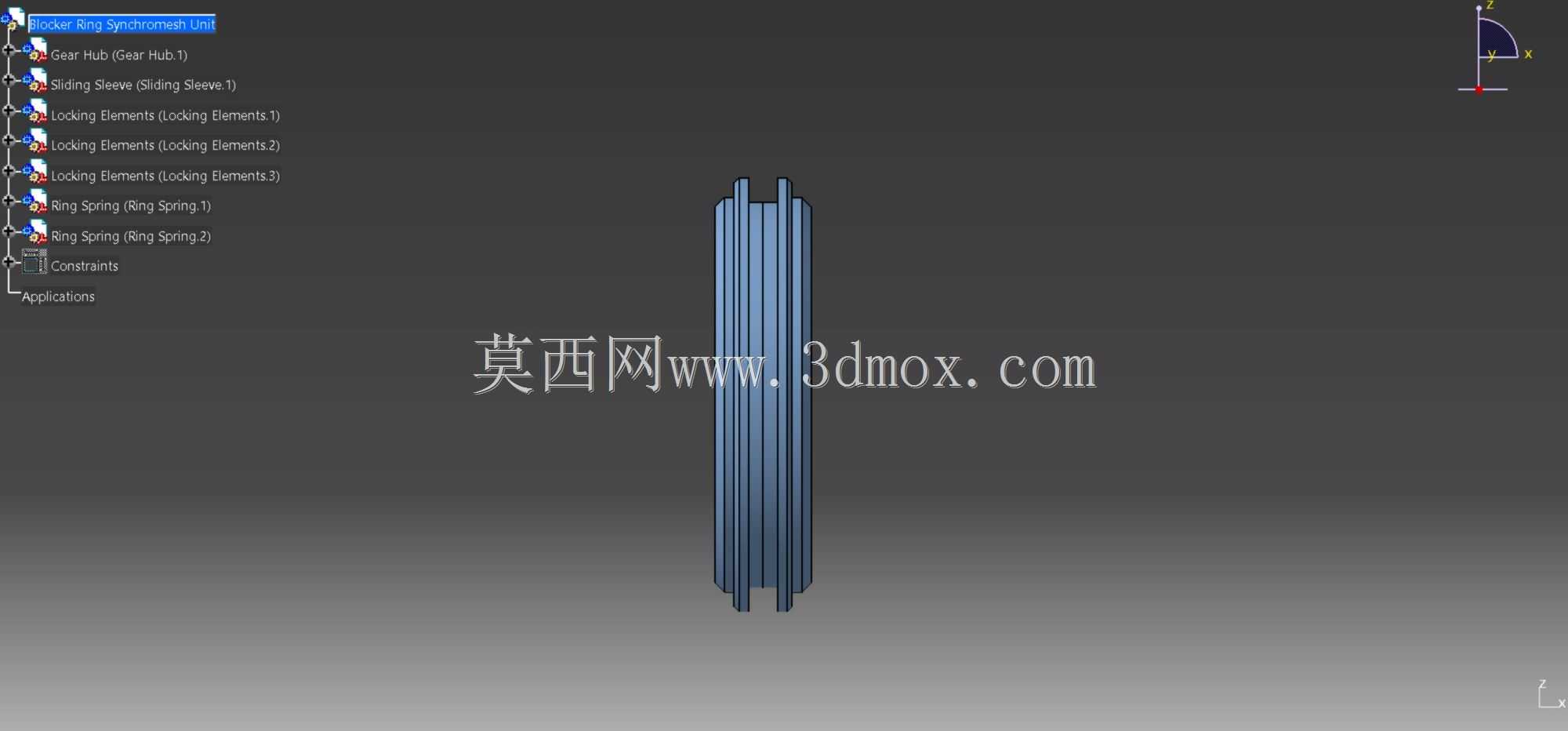

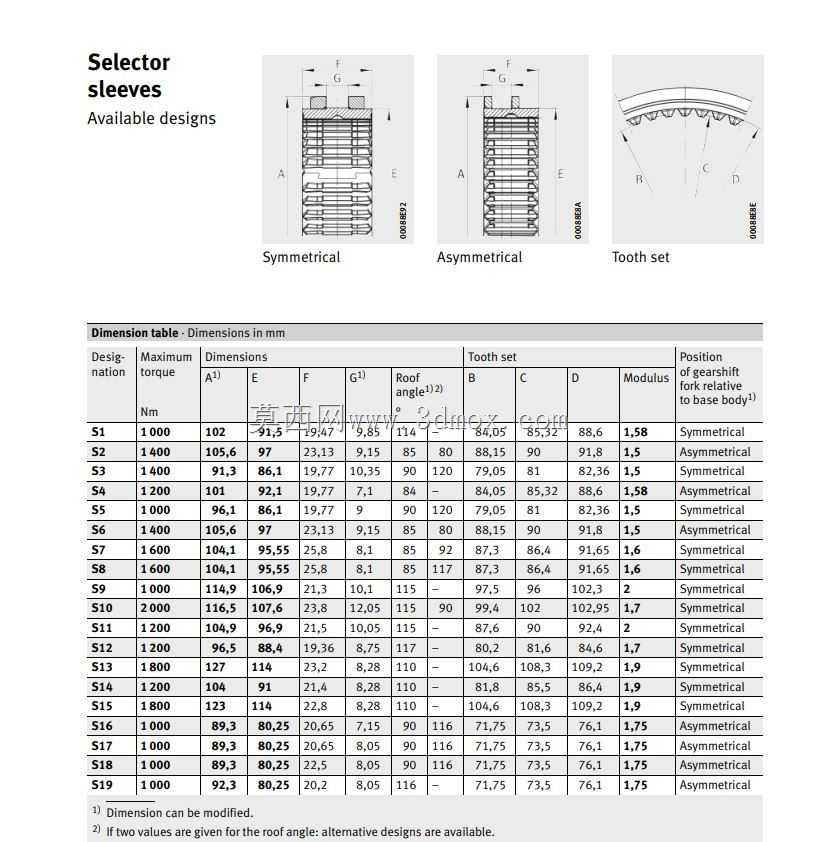

在手动变速器以及部分AMT机械式自动变速器的换挡系统中,同步装置是直接决定换挡平顺性、操作手感以及传动系统使用寿命的核心部件,本次呈现的阻挡环同步啮合结构,正是这类换挡机构里承担转速同步、轴向锁止、平顺啮合功能的关键执行组件。日常车辆行驶过程中,驾驶员拨动换挡杆触发换挡动作时,不同挡位的齿轮副因转速差无法直接平顺啮合,若没有同步结构的介入,强行挂挡会出现打齿、齿轮冲击、挡位卡滞甚至齿端崩损的问题,而这套阻挡环同步装置,就是通过摩擦副的预同步作用,先将待啮合的齿圈与接合套转速拉至一致,再通过锁止面的阻挡作用避免转速未同步时接合套提前进入啮合,待两侧转速完全相等后,锁止阻力消失,接合套顺利滑过同步环与待啮合齿圈结合,完成整个换挡过程。从结构设计逻辑来看,这套同步装置采用了多组周向均布的弹性元件提供轴向预紧力,配合锥面摩擦副实现扭矩传递与转速同步,周向分布的锁止块与阻挡环上的锁止齿配合,在同步过程中形成可靠的轴向锁止力矩,避免同步未完成时出现跳挡、打齿问题。设计过程中需要重点考虑摩擦锥面的锥角取值,锥角过小会导致摩擦副自锁,换挡完成后同步环无法顺利回位,出现拖滞磨损;锥角过大则会降低摩擦扭矩的传递效率,导致同步时间变长、换挡手感生涩,通常这类乘用车辆变速器的同步锥角会控制在6-8度区间,兼顾摩擦效率与回位可靠性。从安装边界来看,这套同步装置整体为盘式环形结构,内孔设置花键结构与变速器输出轴上的齿毂配合,实现周向定位与扭矩传递,外圆的摩擦锥面与待啮合挡位齿轮的内锥面配合,形成摩擦传动副,轴向安装尺寸需要匹配齿毂、接合套、挡位齿轮之间的轴向间隙,通常预留0.5-1mm的轴向窜动间隙,避免零件受热膨胀后出现卡滞,周向的弹性元件安装槽需要与齿毂上的定位槽严格对中,保证弹性元件的预紧力周向均匀,避免同步过程中出现偏磨、同步环偏摆的问题。实际装车应用中,这类阻挡环同步结构多应用于乘用车手动变速器的中低挡位,因为中低挡位换挡时的转速差更大,需要的同步扭矩更高,多组周向分布的摩擦元件与锁止结构可以提供更稳定的同步力矩,同时相比单锥面同步器,这类带周向弹性锁止块的结构可以在相同径向尺寸下获得更大的摩擦接触面积,提升同步容量,缩短换挡时间。设计建模过程中,需要重点关注锁止齿的齿形角度,锁止面的倾角需要与摩擦锥面的摩擦系数匹配,保证在同步扭矩作用下锁止面能够产生足够的锁止力,阻止接合套提前移动,而当转速差消除后,锁止面上的切向分力能够克服弹性元件的预紧力,让锁止块顺利缩回,使接合套无卡滞地完成啮合动作。另外,摩擦环的端面跳动需要控制在0.05mm以内,否则会导致同步过程中摩擦副接触不均匀,出现局部过热、摩擦材料过早磨损的问题,周向分布的弹簧槽深度需要保持一致,误差不超过0.02mm,保证每个弹簧的预压缩量一致,避免同步环周向受力不均出现偏摆。在实际维修与选型匹配过程中,需要注意同步环内锥面的磨损极限,当锥面的螺纹油槽磨损至深度小于0.1mm时,摩擦系数会大幅下降,导致同步失效,此时就需要更换整套同步组件,安装时需要在锥面涂抹少量变速器专用齿轮油,避免干磨导致初期烧蚀,同时要保证齿毂花键与轴的配合间隙在0.02-0.08mm区间,间隙过大会导致同步装置径向跳动过大,影响换挡平顺性,间隙过小则会出现装配卡滞,换挡回位不良。这套结构的整体径向尺寸围绕变速器轴的中心布置,没有额外的外伸结构,能够很好地适配变速器内部紧凑的安装空间,不需要额外改动周边齿轮与轴系的布置,就可以实现可靠的同步换挡功能,在传统燃油车的手动变速器、新能源车型的两挡减速器中都有广泛的应用场景。
- 上一篇:顺序变速器换挡凸轮鼓结构设计
- 下一篇:带极性切换功能的小型轮式移动实验车
- 全部评论(0)
- 模板大小: 9.6 MB
- 售价:5金币
- 下载次数: 47
- 系统要求: STEP / IGES,Rendering,STEP / IGES
- 软件分类: 变速器
