乘用车辆辐板式车轮轮辋结构设计

在整车行走系统的匹配设计中，轮辋作为连接轮胎与车桥传动端的核心承载构件，其结构合理性直接决定了行驶过程中的载荷传递效率、轮胎固定可靠性以及整车操稳表现。日常做底盘行走部件的三维建模时，这类辐板式轮辋的结构设计需要兼顾多维度的工程约束，不能只追求外观造型的流畅度。先从实际应用场景来看，这类轮辋多用于普通家用乘用车辆，适配铺装路面的日常通勤场景，需要承受车辆静止时的垂直载荷，行驶过程中加减速带来的纵向冲击，以及转向、过坑洼路面时的侧向交变载荷，同时还要为轮胎提供稳定的周向支撑，避免轮胎在气压波动或者大载荷工况下出现脱圈、滑移的问题。

设计这类轮辋的时候，首先要明确安装边界的约束条件：轮心位置的安装孔位需要匹配对应车型的轮毂轴承法兰盘参数，包括孔位的节圆直径、中心定位孔的配合公差，这部分尺寸直接决定了轮辋能不能顺利装到车轴上，要是中心孔尺寸偏差过大，装车后很容易出现高速行驶抖动的问题；螺栓孔的数量和孔径也要和车轮螺栓的规格匹配，保证装配后的预紧力能均匀分布，避免单个螺栓受力过载断裂。轮辋的胎圈座部分尺寸是设计的核心，这部分的直径、轮缘的高度和圆角参数必须严格匹配对应规格的子午线轮胎，过紧会导致轮胎安装困难，甚至损伤胎圈内部的钢丝圈结构，过松则会在车辆急转弯或者急刹车时出现轮胎和轮辋的相对滑移，导致气门嘴被拉扯断裂，严重时还会出现轮胎脱圈的安全隐患。

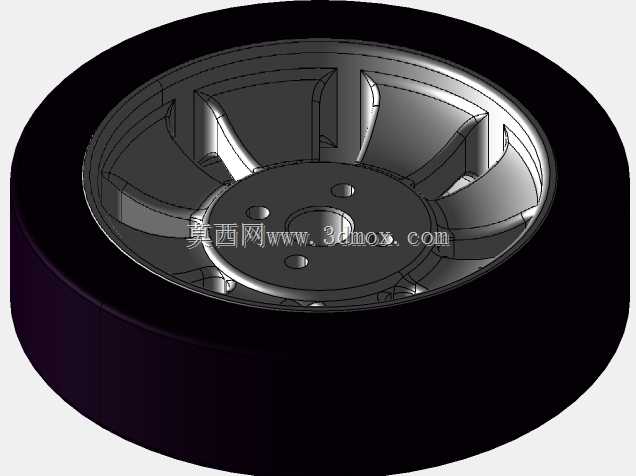

从结构功能特性来看，这款轮辋采用的是整体辐板式结构，相比辐条式结构，辐板的整体刚度更好，冲压或者铸造成型的工艺性更优，适合大批量量产。辐板上的辐条造型不是单纯为了外观设计，每一处曲面的过渡都要考虑应力分散的效果：轮心安装座位置是载荷输入的核心区域，辐条从中心向外延伸到轮辋本体的过程中，截面厚度是渐变的，靠近中心的位置厚度更大，用来承受集中的安装载荷，往轮缘方向逐渐减薄，在保证整体刚度的前提下控制零件自重，降低簧下质量，提升整车的悬挂响应表现。辐条之间的镂空区域也不是随意开设的，一方面是为了给刹车系统留出足够的散热空间，车辆在连续刹车的时候，刹车卡钳和刹车盘产生的热量可以通过这些镂空区域快速流通散出，避免刹车热衰减；另一方面这些镂空结构也能平衡轮辋旋转时的动平衡量，减少后期装配时需要额外添加的平衡块重量。

做三维建模的时候，要特别注意各个曲面之间的圆角过渡处理，尤其是辐条和轮辋筒体连接的位置、辐条和中心安装台连接的位置，不能出现尖锐的直角棱边，这些位置在交变载荷的长期作用下很容易出现应力集中，最终导致疲劳裂纹的产生。轮辋的气门嘴开孔位置也要提前预留，开孔的位置要避开辐条的遮挡，方便后期充气操作，同时开孔边缘要做翻边或者倒角处理，避免割伤气门嘴的橡胶基座。轮辋的外侧轮缘要做圆滑的过渡处理，除了保证轮胎的安装贴合度之外，还要考虑在轮胎意外亏气的时候，轮缘能对轮胎提供一定的支撑，避免轮胎直接脱开轮辋导致车辆瞬间失控。另外轮辋的安装贴合面必须保证足够的平面度，这个面是和轮毂法兰面直接贴合的，要是平面度超差，螺栓拧紧后轮辋会出现翘曲，高速旋转时就会产生端面跳动，不仅会导致方向盘抖动，长期使用还会导致车轮螺栓出现疲劳断裂。

在实际的选型匹配过程中，轮辋的宽度尺寸要和轮胎的断面宽度适配，偏距参数也要和整车的轮距设计、转向节的运动空间匹配，避免转向过程中轮辋和翼子板内衬、悬挂拉杆发生运动干涉。很多新手做建模的时候容易忽略轮辋内部的刹车避让空间，其实这个空间尺寸非常关键，要保证轮辋装车后，内壁和刹车卡钳、刹车盘之间留有足够的安全间隙，哪怕是在悬挂压缩到极限行程、车轮转到最大转向角度的时候，也不能出现磕碰干涉。这类轮辋的三维模型在做结构验证的时候，通常还需要模拟不同工况下的受力变形情况，比如最大垂直载荷下的轮辋径向变形量、最大侧向力下的轮缘变形量，确保变形量在工程允许的范围内，不会导致轮胎密封失效。
