五辐式乘用车钢制轮辋结构设计

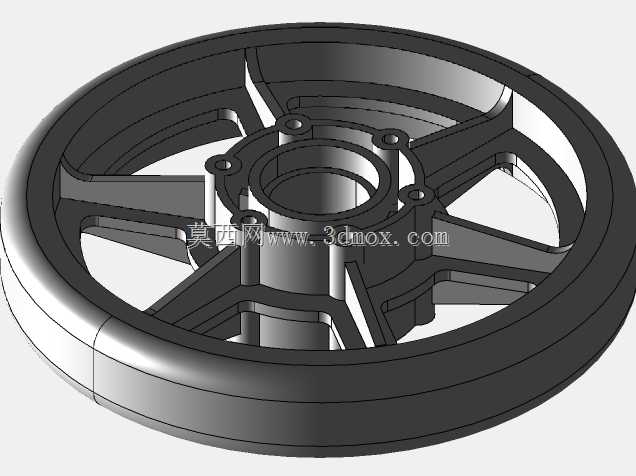

该轮辋为乘用车辆行走系统的核心承载部件，主要适配小排量家用乘用车的非驱动轮使用场景，日常行驶过程中需要同时承担车身垂直载荷、转向时的横向侧倾力以及制动过程中的扭矩传递作用，在非铺装路面行驶时还要缓冲路面传来的瞬时冲击载荷，避免载荷直接传递至悬架系统造成相关部件过早损坏。从结构设计逻辑来看，这款轮辋采用五辐对称式的辐条布局，辐条截面做了变厚度过渡处理，靠近中心安装座的位置辐条厚度更大，以此匹配安装座附近更高的应力集中水平，往轮缘方向延伸时辐条厚度逐步收窄，在保证整体结构强度满足载荷要求的前提下，尽可能降低轮辋自身的转动惯量，减少车辆起步和制动过程中的能量损耗。中心安装区域设置了五个均匀分布的螺栓安装孔，孔位周边做了局部加厚的凸台结构，螺栓锁紧时的压紧力可以通过凸台均匀分散到周边的辐条根部，避免长期使用后安装孔位置出现应力疲劳开裂的问题。中心的大尺寸通孔为轮毂轴承的安装避让位，孔径尺寸匹配常规乘用车的前轮毂轴承外圈尺寸，安装时轮辋中心孔可以直接套在轮毂轴承的定位轴颈上，保证轮辋旋转时的同轴度要求，降低车辆高速行驶时车轮出现径向跳动的概率。轮缘部分采用了标准的深槽式轮缘结构，胎圈座的角度和尺寸完全匹配常规民用子午线轮胎的装配要求，轮胎安装后可以通过胎圈座的斜面实现自锁，避免车辆行驶过程中轮胎出现脱圈的风险，轮缘边缘做了圆弧过渡处理，既可以避免轮胎拆装过程中划伤胎圈，也能减少行驶过程中轮缘边缘的应力集中。辐条之间的镂空区域一方面为制动系统预留了足够的散热空间，车辆连续制动时制动盘产生的热量可以通过镂空区域快速散出，避免制动系统温度过高出现热衰退的问题，另一方面也为制动卡钳预留了足够的运动间隙，轮辋安装后不会和卡钳、制动盘等部件发生运动干涉。从安装边界来看，这款轮辋的螺栓孔分布圆直径适配常规家用车的轮毂安装规格，轮辋的偏距设计匹配对应车型的轮距要求，安装后车轮不会超出翼子板的边界，也不会和内侧的悬架摆臂、减震器等部件发生位置干涉。轮辋的整体径向跳动和端面跳动公差控制在乘用车车轮的标准要求范围内，装配后可以保证轮胎的接地面积均匀，减少轮胎的偏磨问题，提升轮胎的使用寿命。在实际使用场景中，这类钢制轮辋相比同尺寸的合金轮辋具备更好的抗冲击性能，在遇到路面坑洼或者硬物撞击时，不容易出现碎裂的问题，更适合经常在非铺装路面行驶的车辆使用，同时五辐的结构设计也兼顾了日常的外观装饰需求，辐条的造型线条流畅，没有多余的冗余结构，日常清理时也更容易去除辐条缝隙里积存的泥污。设计过程中针对轮辋的载荷分布做了针对性的结构优化，在辐条和轮缘连接的位置做了圆弧过渡，避免直角连接带来的应力集中问题，经过载荷校核，轮辋的额定承载能力完全满足对应级别乘用车的满载载荷要求，在最大载荷工况下，轮辋各位置的应力水平都处于材料的许用应力范围内，不会出现永久变形或者开裂的问题。
