多腔勺子注塑模具三维结构设计

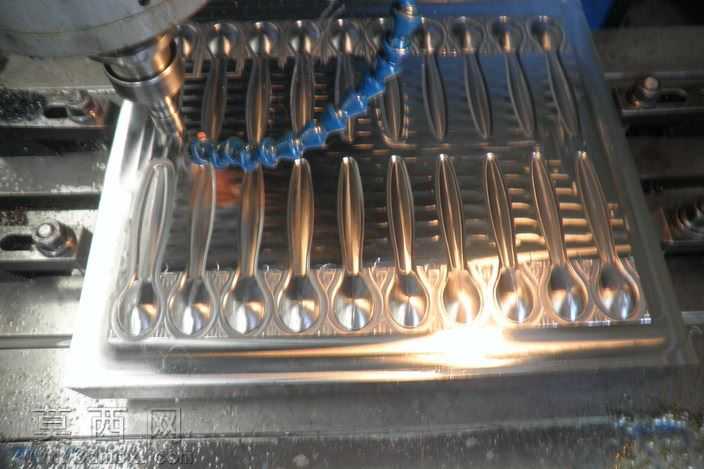

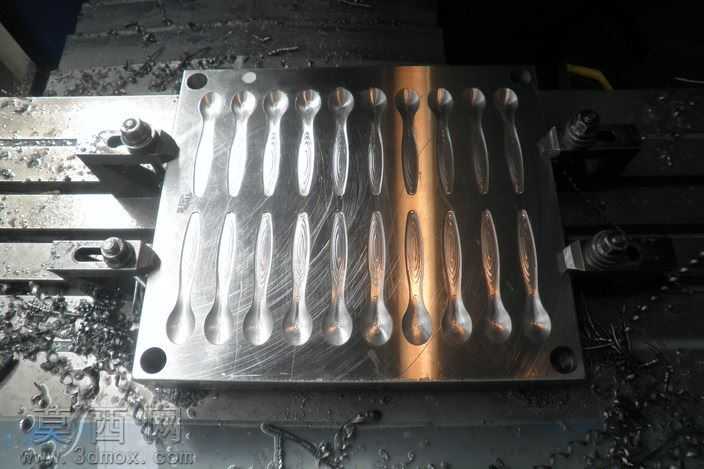

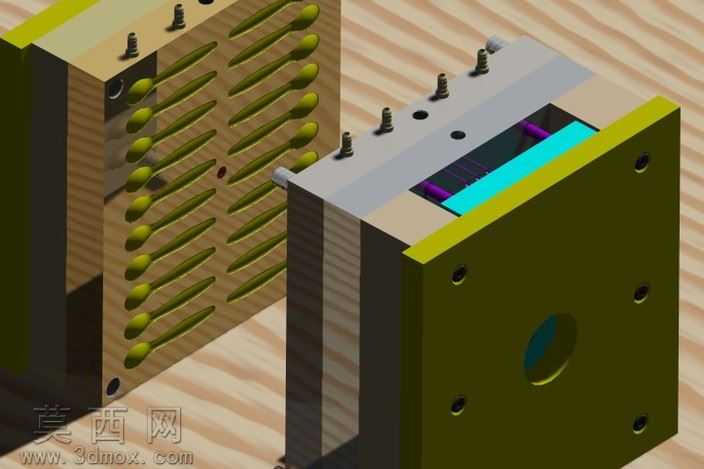

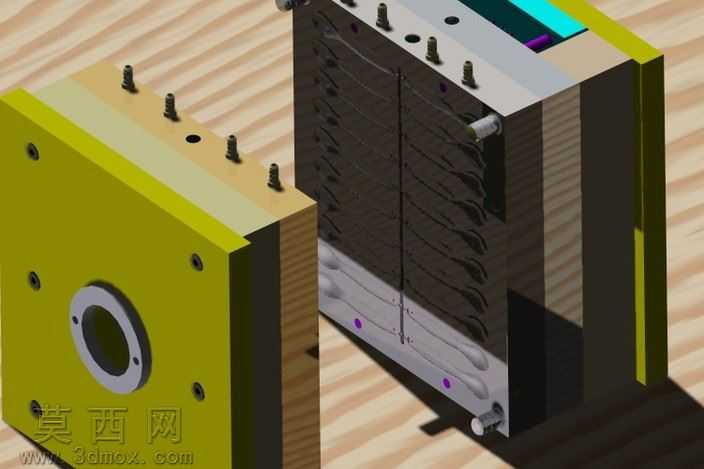

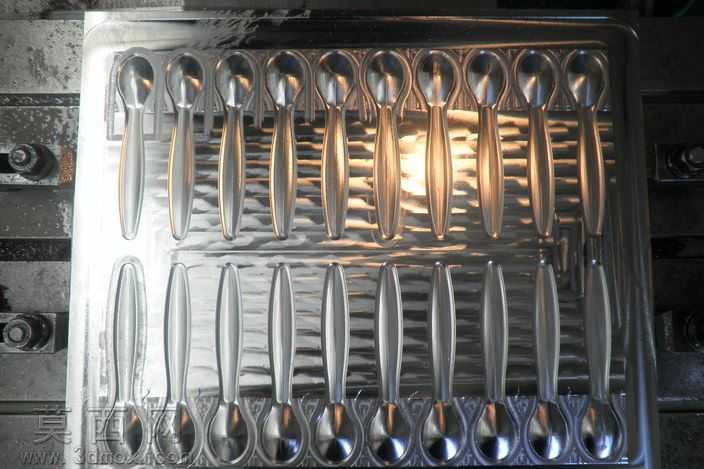

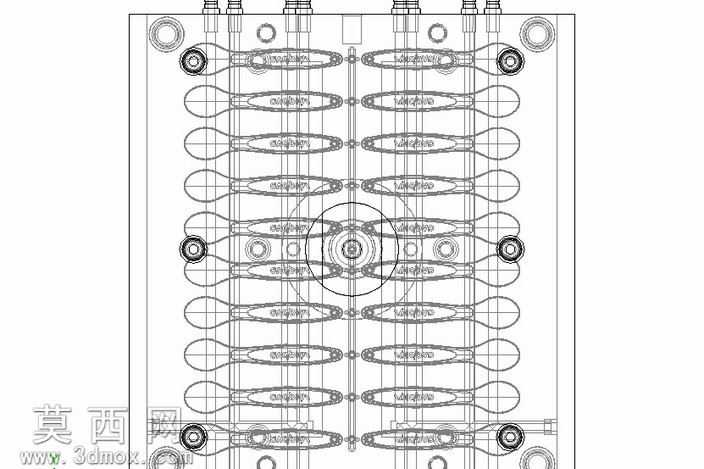

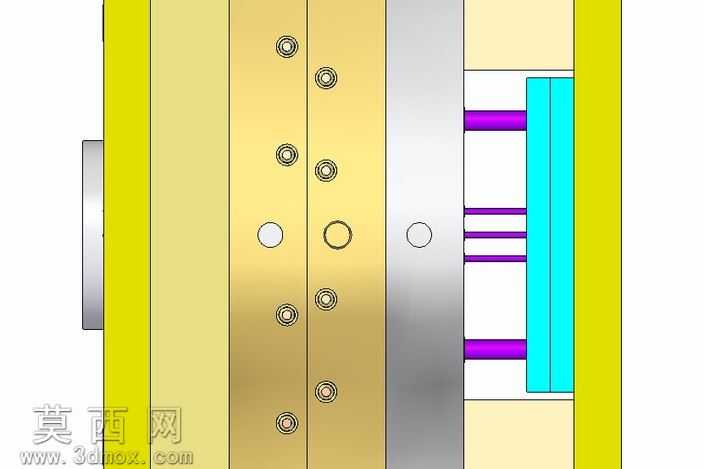

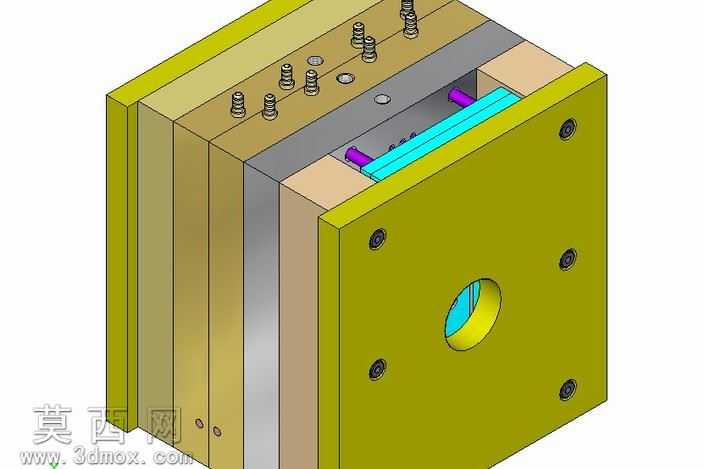

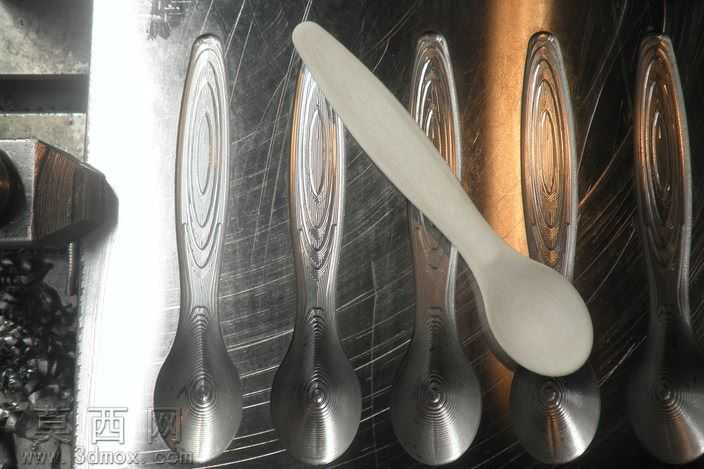

本作品为勺子注塑成型模具的三维设计模型，整体采用一模多腔的排布结构，可在单次注塑循环中完成多件勺子产品的成型，有效提升批量生产效率。建模过程中首先依据勺子的外形轮廓完成产品曲面的构建，通过拔模分析调整产品脱模角度，避免成型后出现粘模、拉伤等生产问题。模具整体分为定模侧与动模侧两大模块，定模侧设置对应勺子外轮廓的成型型腔，表面做抛光质感处理以保证勺子外表面的光洁度；动模侧设置匹配勺子内凹结构的成型型芯，型芯与型腔的贴合面做精准的分型面处理，分型线沿勺子产品的最大轮廓线排布，避免在产品外观面留下明显合模痕迹。模具的导向结构采用多组导柱导套配合，分别布置在模架的四角位置，保证合模过程中型芯与型腔的精准对位，避免出现错位飞边问题。顶出结构采用均匀排布的顶针设计，顶针位置避开勺子的薄弱结构区域，保证开模后顶出力均匀分布，将成型后的勺子平稳从动模型芯上顶出，防止产品顶出变形。冷却系统采用随形排布的水路设计，水路沿型腔、型芯的成型面周边均匀布置，保证注塑过程中模温均匀可控，缩短产品冷却定型周期，同时减少因冷却不均导致的产品翘曲变形问题。浇注系统采用平衡式流道设计，主流道对接注塑机射嘴位置，分流道均匀连通各个型腔，保证熔融塑料能够同时填充到每一个模腔内部，让各腔产品的成型质量保持一致。模型渲染阶段对模架部分采用金属钢材的哑光材质，对弹簧、紧固螺丝等标准件做发黑处理的金属质感区分，对型腔内部的成型区域做高亮抛光的材质表现，清晰展现模具各部分的结构层次与装配关系，完整还原了注塑模具从分型、导向、成型到顶出、冷却的全流程结构设计，可作为同类薄壁餐饮具注塑模具设计的参考案例。
