注塑模具型芯型腔爆炸展示结构设计

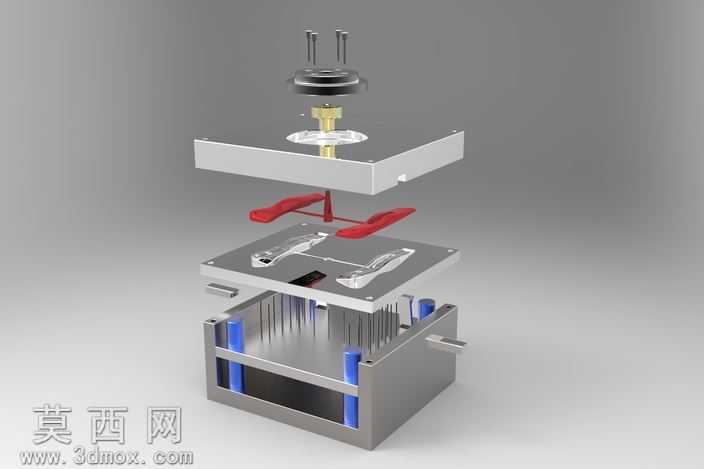

本作品为注塑模具核心成型部件的三维结构设计，采用爆炸视图的呈现形式完整拆解模具的分层装配逻辑，清晰展现从浇注系统到顶出机构的全链路结构关系。建模过程中严格遵循注塑模具设计规范，首先完成分型面的精准构建，依据待成型塑件的外观轮廓与尺寸公差要求，拆分出对应成型塑件内表面的型芯部分与成型外表面的型腔部分，确保合模后分型面贴合紧密无错位，避免成型过程中出现飞边缺陷。材质渲染阶段针对不同模具部件匹配对应视觉效果，模架部分采用磨砂金属材质还原钢材的厚重质感，导柱导套部件做高光金属处理突出其精密配合属性，蓝色弹性复位部件采用半透明橡胶材质区分功能属性，浇注系统的流道与浇口部分做亮面金属处理，清晰展示熔融塑料的进料路径。结构设计上完整还原了模具的工作逻辑：最上层为浇口套定位结构，对接注塑机喷嘴完成进料，中间层为型腔固定板，内置型腔镶件，下层为型芯固定板搭配顶出机构，蓝色部件为复位弹簧，合模时保障顶针板复位到位，开模时顶针板带动顶杆将成型后的塑件从型芯上平稳顶出，红色流道凝料也随开模动作同步脱出，实现浇注系统凝料与塑件的自动分离。设计过程中重点校验了型芯与型腔的对中精度，导柱导套的配合行程满足开模顶出的距离要求，顶杆的排布位置避开塑件外观面，避免顶出痕迹影响塑件成品外观，同时复位弹簧的弹力参数经过匹配计算，保障多次开合模循环后顶出机构仍能精准复位，整体结构完整覆盖注塑模具成型端的核心功能模块，可作为模具结构教学、设计参考的直观三维素材。
