带网孔收纳筐注塑模具三维结构设计

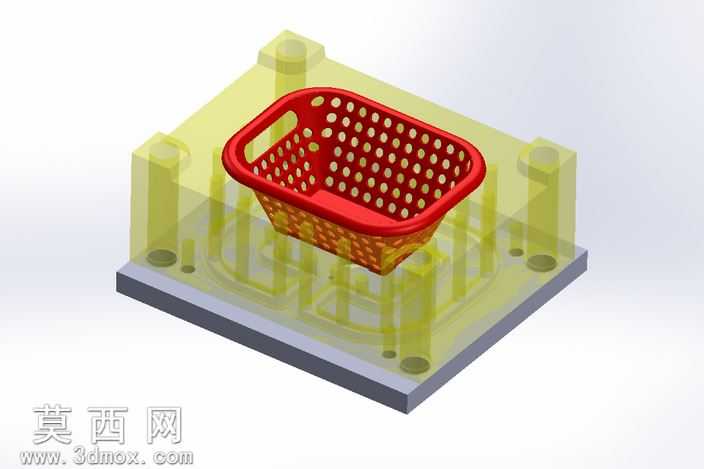

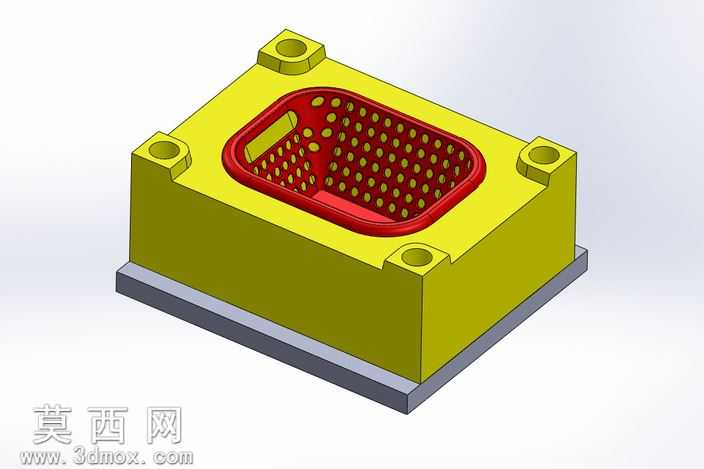

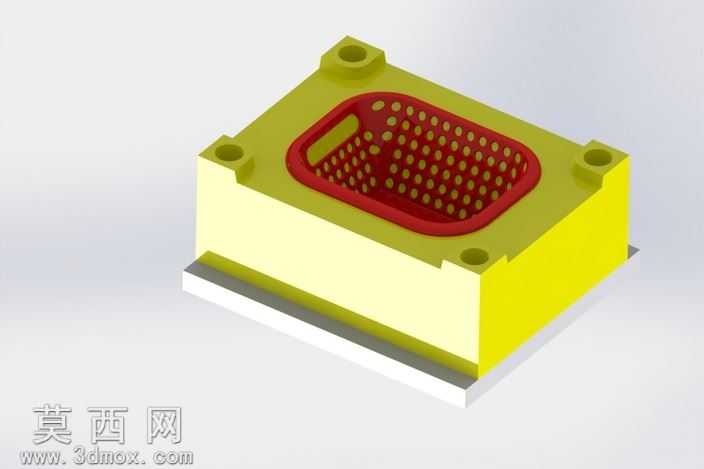

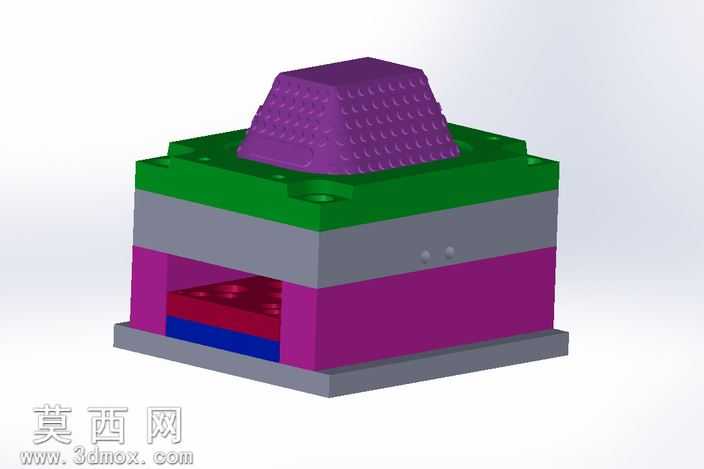

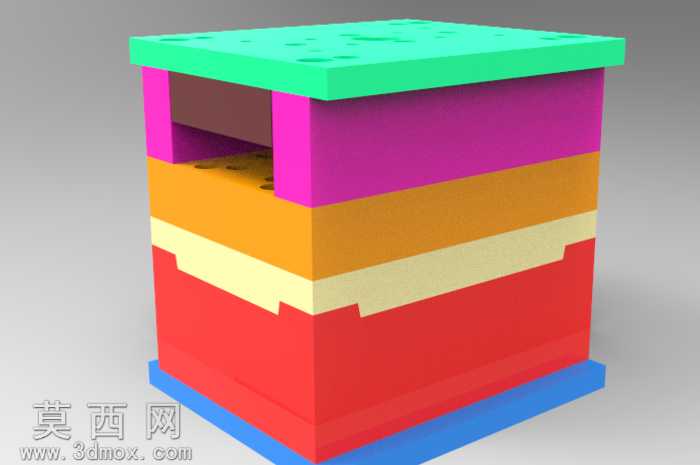

本套三维模型为带密集网孔结构的收纳筐注塑成型模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对模架、型腔、定位结构等核心部件进行了1:1等比例还原。模型外观渲染采用工业设计常用的材质区分方案，定模侧型腔主体赋予橄榄黄金属烤漆材质，模拟模具钢材经表面氮化处理后的哑光金属质感，底部模脚部分赋予深灰铸铁材质，还原模架基础部件的厚重金属质感，型腔内成型的收纳筐塑件采用亮红色半哑光塑料材质，清晰区分模具成型区域与塑件成品的形态，直观展示模具的成型效果。结构设计上，该模具采用单型腔布局，定模四角设置带通孔的圆柱形定位凸台，用于合模时与动模侧的导套配合实现精准定位，避免合模错位导致的塑件壁厚不均、飞边等缺陷；型腔内部完全复刻收纳筐的形态特征，针对筐体侧壁与底部的密集圆形网孔结构，在建模时对成型孔位的小型芯进行了阵列式排布设计，同时对网孔边缘做了微小的脱模斜度处理，既保证塑件成型后网孔通透无堵料，也能降低脱模时的结构阻力，避免网孔边缘出现拉白、断裂问题。设计思路围绕网孔类薄壁塑件的成型难点展开，首先根据收纳筐的使用需求确定塑件的壁厚均匀性，将整体壁厚控制在适合注塑成型的合理区间，避免壁厚差异导致的缩痕、填充不足问题；其次针对密集网孔的排气需求，在对应小型芯的排布间隙预留了微观排气结构的设计空间，减少成型时的困气问题，降低塑件烧焦、缺料的不良率；模具整体采用直浇口进料的基础结构设计，浇口位置设置在筐体边缘非外观面区域，避免进料痕迹影响塑件成品的外观质感，同时方便后续浇口凝料的修剪处理。整套模型的结构层级清晰，各部件之间的装配关系明确，可直观展示注塑模具从合模、填充到开模顶出的完整动作逻辑，清晰呈现网孔类塑料收纳件的模具成型方案。
