马赛克拼贴镜面球体创意造型设计

做这个造型的初衷，是之前做户外公共艺术装置配套结构的时候，碰到过不少镜面反光类造型的落地问题，索性把整个结构逻辑拆解开做了完整的三维建模。首先说应用场景，这类拼贴镜面球体最常出现在商业美陈、户外公共艺术展区、主题乐园互动装置区，靠表面的镜面反射把周边环境、人流动线的光影收进造型里，弱化装置本身的突兀感，同时靠多块拼贴的色块打破整球镜面的单调感，比普通抛光不锈钢球的视觉层次更丰富。

设计的时候最先考虑的是表面层的拼接逻辑，没有用整球曲面覆膜或者整球抛光的方案，而是把球面按等面积四边形做了分块，每一块单元件都是带微弧的小面片，边缘做了0.8mm的拼接止口，安装的时候相邻块的止口互相卡合，能把拼缝控制在0.3mm以内，避免后期户外使用的时候积灰留水渍。每一块面片的基材选的是轻量化的ABS基底，表面做真空镀铝反光层之后，再覆不同色块的半透耐磨膜，既保留镜面反射的效果，又能做出方格马赛克的拼色效果，比纯玻璃镜面的重量轻70%，安装的时候不需要做过重的预埋基础，哪怕是临时商业展陈也能快速搭拆。

整个球体的内部支撑结构，用的是薄壁球形网架，主龙骨是6mm直径的空心铝合金圆管，按经纬线排布焊接成整体网架，每一个节点上都预留了和表面面片连接的自攻螺柱，表面块安装的时候直接对准螺柱拧上防滑螺母就行，不需要现场做焊接作业，安装效率比传统现场焊接的球面装置高两倍以上。网架的中心位置预留了标准的M16安装接口，既可以接落地支撑杆做立式装置，也可以接吊挂件做悬空悬挂装置，适配不同的场地安装条件，落地安装的时候支撑杆底部配200mm直径的圆形法兰盘，打四个膨胀螺栓就能固定在硬化地面上，悬空安装的时候配万向旋转吊环，能配合现场的灯光做缓慢旋转，让表面的反光和色块跟着转动，强化互动感。

之前做整球镜面装置的时候，经常碰到表面反光太集中，晴天的时候反射阳光形成局部光污染的问题，这次做分块拼色的时候，特意把不同色块的反光率做了区分，高反光镜面块占比60%，亚光色块占比40%，亚光块的反光率控制在20%以内，既能保留整体的镜面反射质感，又不会把阳光聚焦反射到行人眼睛或者周边建筑的窗户上，避免光干扰。另外在表面块的边缘都做了R0.5的圆角处理，没有尖锐的棱角，哪怕是人流密集的商业场所，碰到也不会划伤，符合公共装置的安全要求。

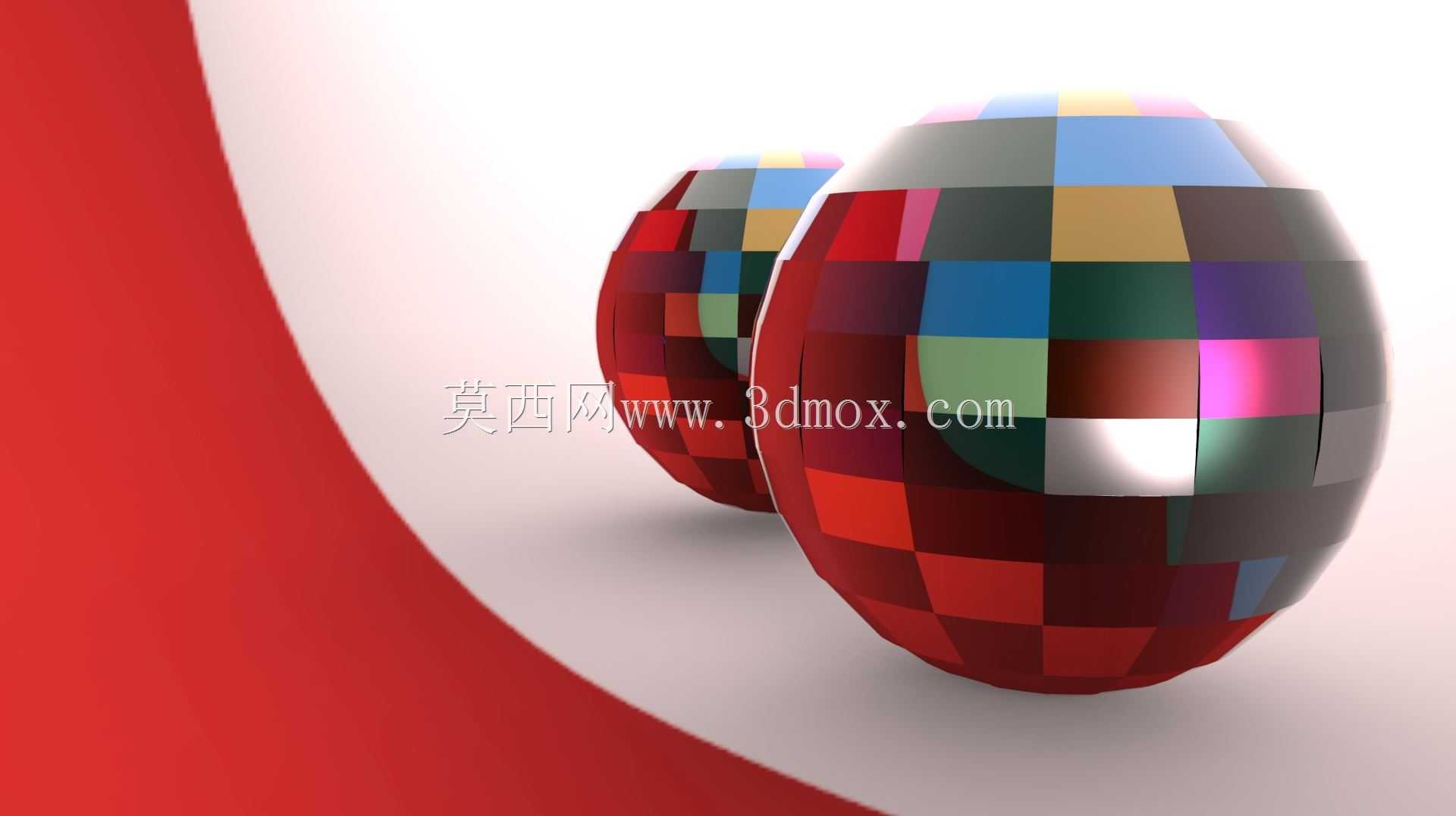

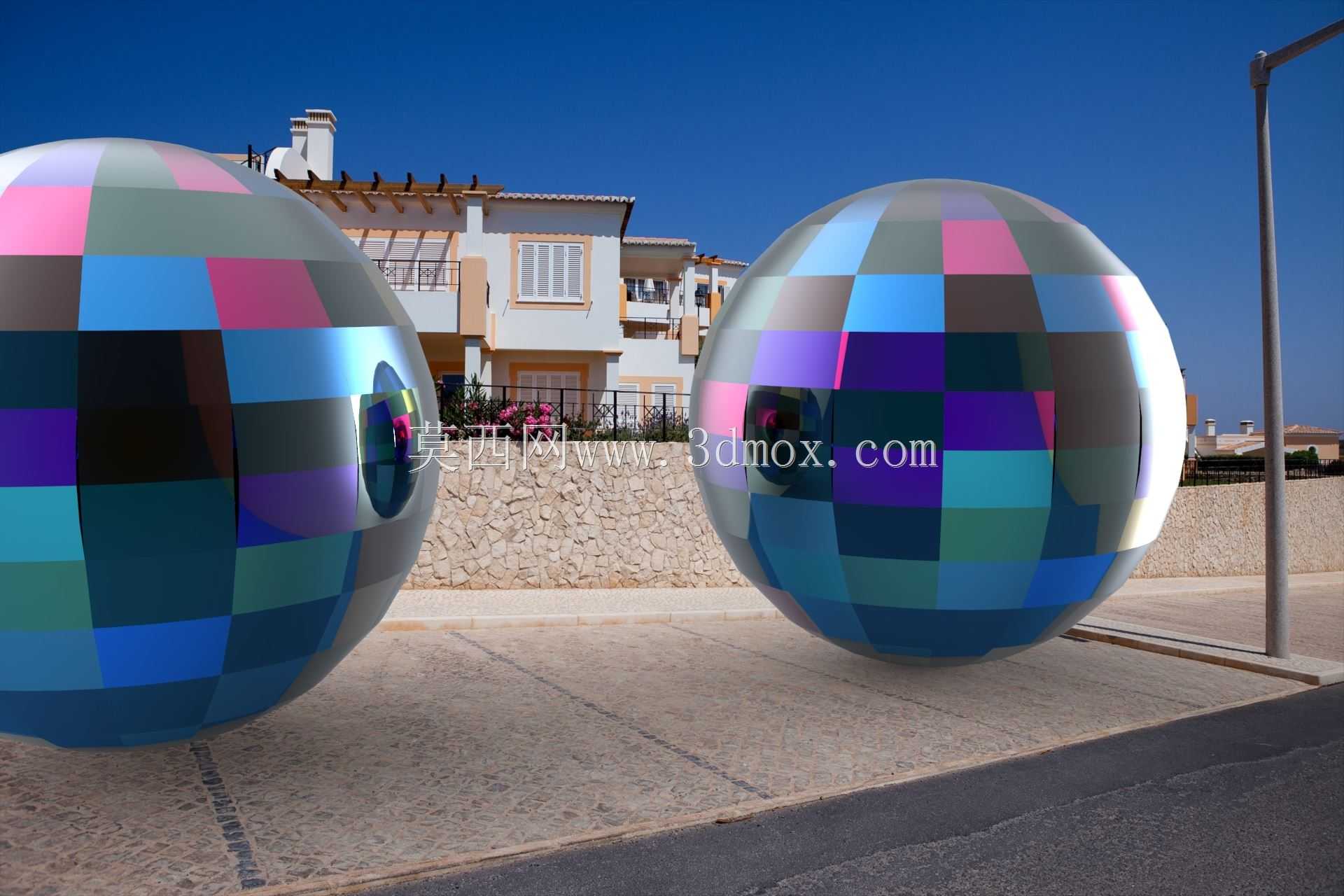

造型上做了两个不同尺寸的球体搭配，大球直径1200mm，小球直径1000mm，两个球的中心距留了1800mm的安装间距，落地摆放的时候不会互相遮挡反射面，两个球的色块排布做了错位处理，大球的色块偏冷色调多一点，小球的色块加入了少量粉紫色块，摆在一起的时候视觉上有呼应但不会完全重复。两个球的内部网架都做了穿线孔，如果需要加内部发光的话，可以直接把LED灯条从支撑杆内部穿到网架中心，光线从拼缝里透出来，晚上也能有不错的视觉效果，不需要额外在表面开孔装灯，破坏整体的拼贴完整性。

建模的时候把每一块表面面片都做了单独的零件存档，后期如果某一块被磕碰损坏，直接拆下单块替换就行，不需要把整个球面都拆下来，后期维护的成本很低。所有的拼接止口、安装孔位都做了公差配合校验，相邻块的安装间隙控制在允许的公差范围内，不会出现装不上或者拼缝不均的问题，哪怕是没有经验的安装工人，按编号对应拼接就能完成组装，不需要现场反复修磨调整。另外整个结构做了风载校验，在六级风的户外环境下，落地安装的球体不会出现晃动或者倾覆的问题，表面块的连接强度也做了拉拔测试，每一块的固定力都能达到50N以上，不会出现高空坠物的风险。
