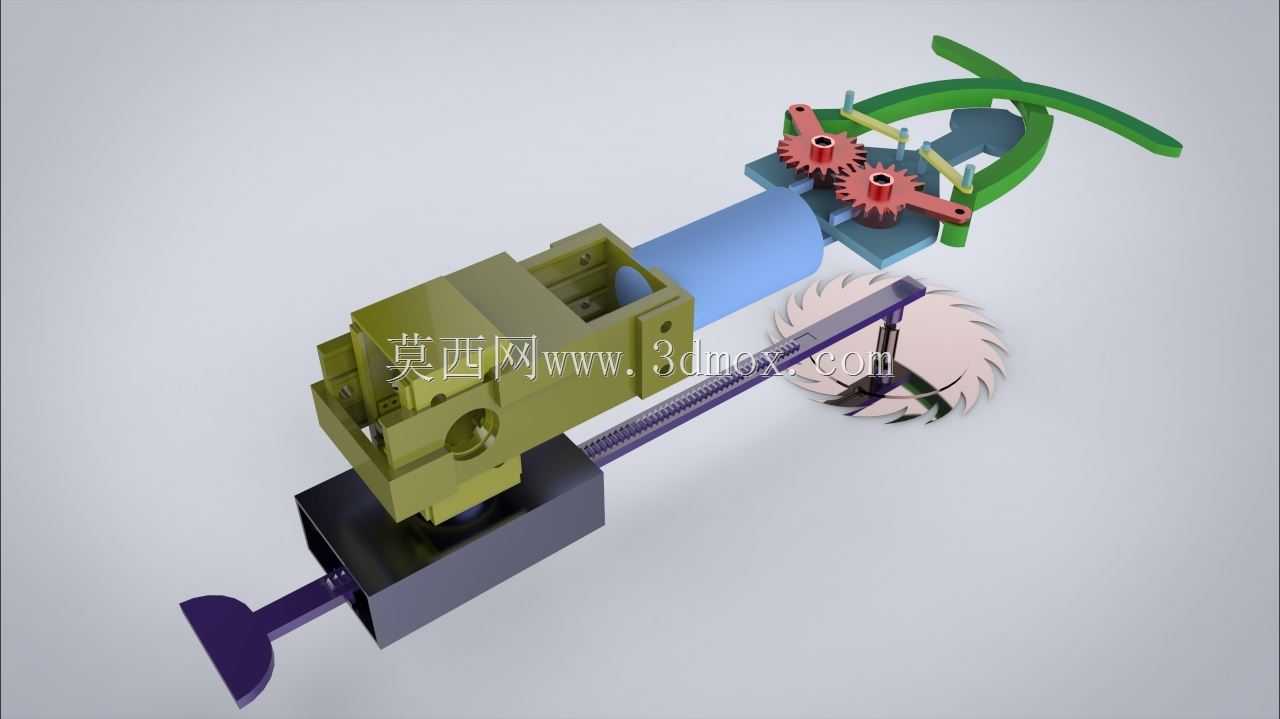

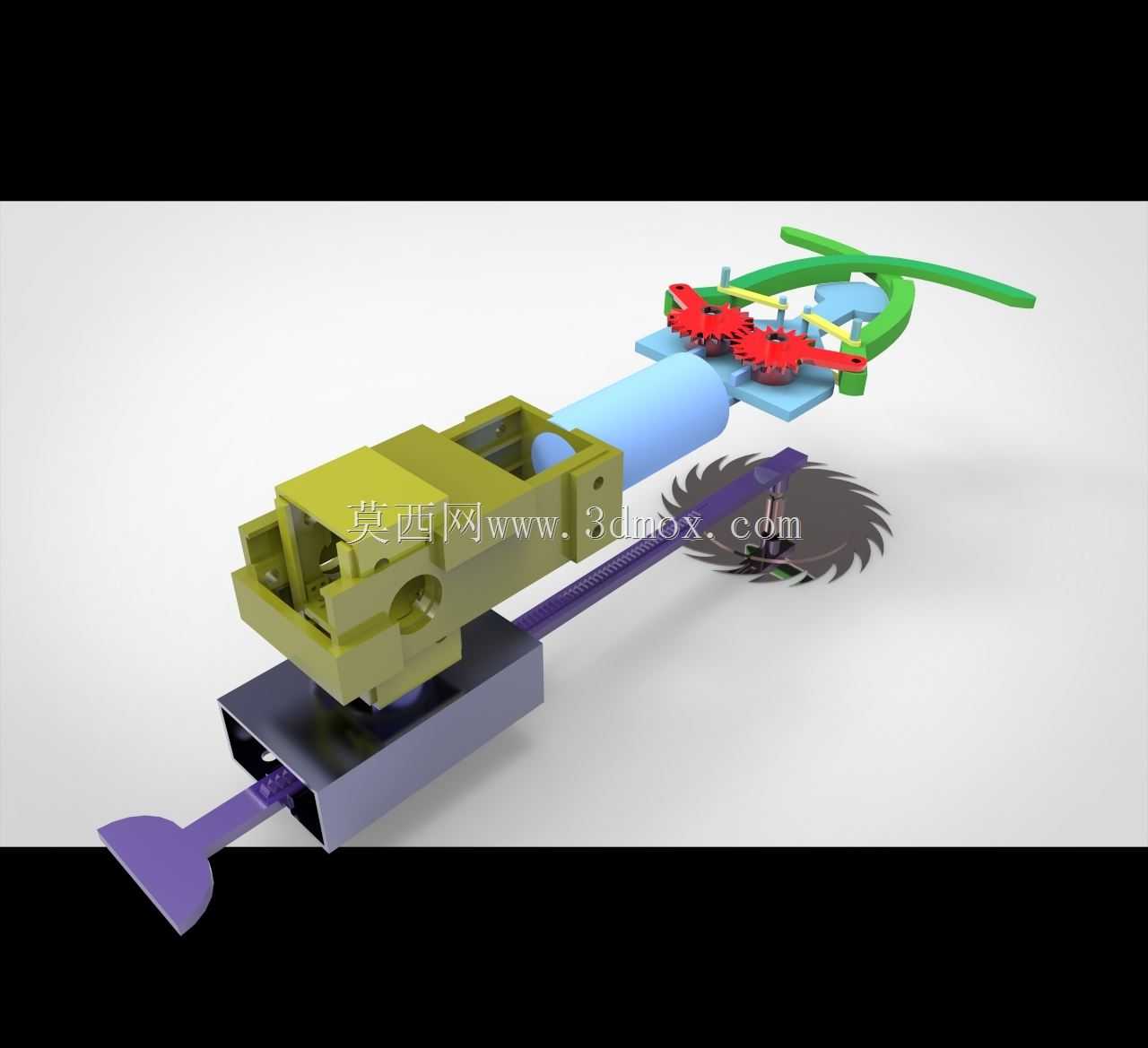

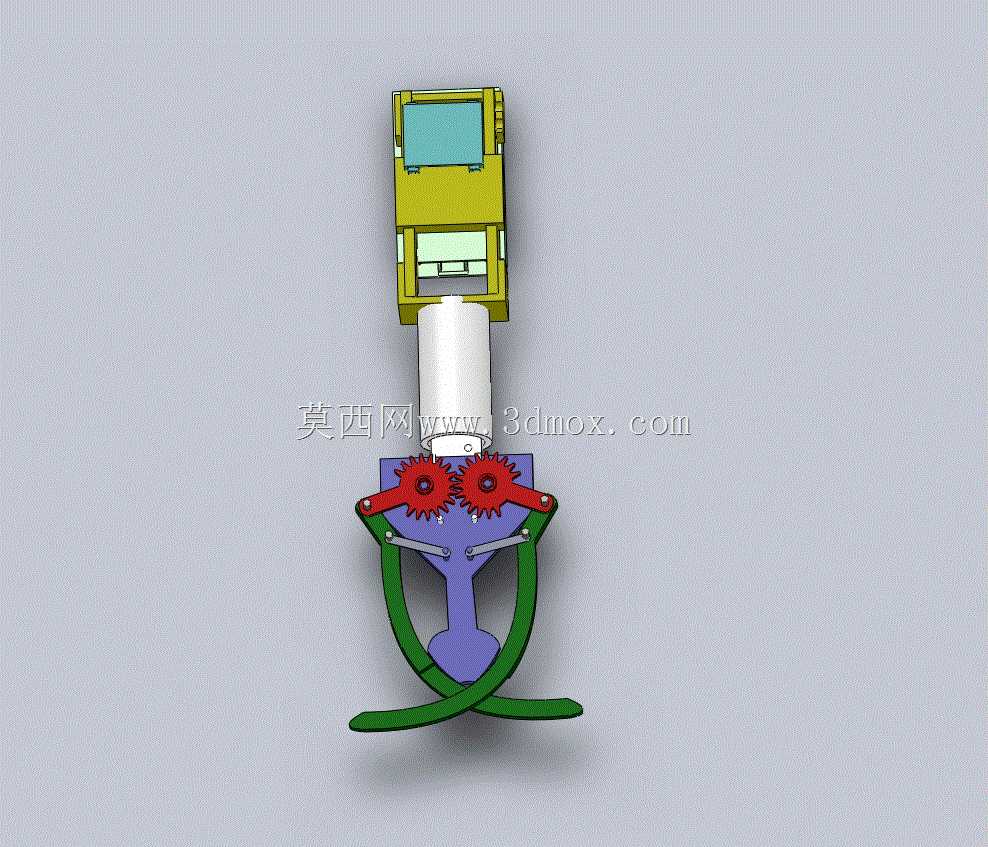

在小型工件自动化分拣与预处理产线中,这类集成夹持与切割功能的机械手常被布置在来料输送线的末端工位,替代人工完成小型注塑件、冲压余料的抓取与切边作业,尤其适配尺寸在150mm以内的小型异形工件处理场景,相比单功能夹持机械手,省去了工件在切割工位与搬运工位之间的转序步骤,能将单工位作业节拍压缩40%左右。从结构设计逻辑来看,该机械手的末端执行器采用同轴布局思路,夹持爪与圆形锯片共用末端回转轴线,夹持动作通过一对相互啮合的直齿圆柱齿轮传递动力,两个夹爪分别固定在两个齿轮的输出端,齿轮转动时即可实现夹爪的同步开合,保证夹持力始终沿工件中心对称分布,避免夹取偏载导致的工件脱落问题。夹爪的开合行程设计为0-60mm,
可覆盖常规小型工件的夹持尺寸范围,夹爪内侧预留了防滑齿安装槽,实际应用时可根据工件材质镶嵌橡胶垫或者硬质合金齿,分别适配易刮伤的塑料工件与表面光滑的金属工件。切割锯片布置在夹爪的中心下方位置,锯片的驱动轴与夹爪开合机构的传动轴采用分层布局,两者动力互不干涉,当夹爪完成工件夹紧动作后,锯片在独立动力驱动下伸出,沿夹爪的对称中心线完成工件切割,切割完成后锯片自动回缩至夹爪基座内部,避免移动过程中锯片剐蹭周边设备或者操作人员。机械手的臂部采用两级回转关节设计,第一级关节连接基座与大臂,可实现水平方向360度回转,第二级关节连接大臂与小臂,可实现垂直方向-30度到120度的俯仰动作,臂部的所有传动部件都内置在型材外壳内部,
既可以避免车间内的切削粉尘、油污进入传动间隙影响运动精度,也能减少外露运动部件带来的安全隐患。基座部分采用滑块导轨结构,可沿底部的直线导轨实现水平方向的直线移动,导轨的有效行程根据产线布局设计为800mm,可覆盖输送线宽度方向的所有取料点位,基座底部设计有标准的安装孔位,可直接通过T型螺栓固定在铝型材工作台上,安装时需要保证导轨的直线度误差在每米0.1mm以内,避免移动过程中出现卡滞问题。从安装边界来看,该机械手完全收缩状态下的整体外形尺寸为长420mm、宽180mm、高220mm,完全伸展后的最大作业半径为550mm,安装时需要在工位周边预留至少100mm的安全间隙,避免臂部运动时与周边的料仓、防护栏发生碰撞。
末端执行器的夹持力可通过调整驱动齿轮的输入扭矩进行调节,常规作业场景下夹持力设置在15N-30N区间即可满足大部分工件的夹持需求,切割锯片的转速可根据工件材质调整,切割塑料件时转速设置在3000r/min即可避免工件熔融粘刀,切割薄金属件时可将转速提升至8000r/min保证切口平整。在结构细节处理上,夹爪与末端基座的连接位置设计有快拆结构,仅需拧下两个固定螺栓即可完成夹爪的更换,针对不同形状的工件可快速更换适配的夹爪,无需拆解整个末端执行器,能大幅减少产线换型的调试时间。锯片的保护罩采用半包围结构,仅在切割作业方向预留出10mm的伸出间隙,其余部分完全覆盖锯片,可有效避免切割过程中产生的碎屑飞溅。臂部内部的传动齿轮采用润滑脂润滑,注油孔设计在臂部外壳的侧面,日常维护时无需拆解外壳即可完成润滑脂补充,降低后期维护的工作量。
