家用厨房壁挂式排风换气扇结构设计

这款排风设备的核心应用场景集中在民用住宅的厨房区域，也可适配卫生间、小型储物间等需要局部强制通风的封闭空间，主要作用是将空间内积聚的烹饪油烟、余热、潮湿浊气直接排出室外，避免室内空气滞留引发的墙面挂油、柜体受潮、温度过高等问题。从实际使用需求出发，这款排风扇采用前后分体式框架结构，中间为扇叶容纳腔，前后两侧的防护网罩直接与安装基面贴合，不需要额外加装复杂的固定支架，适配常规住宅墙面预留的标准通风洞口，安装时只需要将主体嵌入洞口后，通过框架四周的卡扣结构与墙面卡紧，再连接供电线路即可完成部署，不需要对墙体进行二次扩孔或者额外的焊接、打孔作业，安装边界适配绝大多数民用建筑的通风预留尺寸，不会出现尺寸不匹配无法安装的问题。

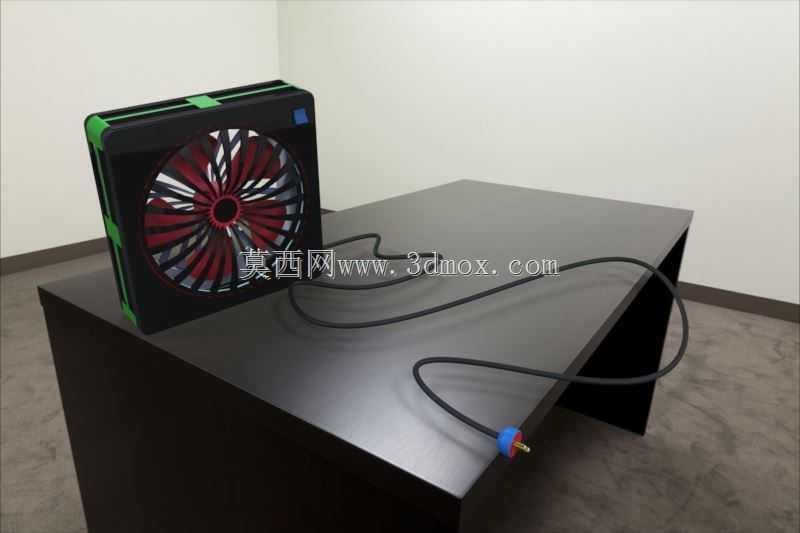

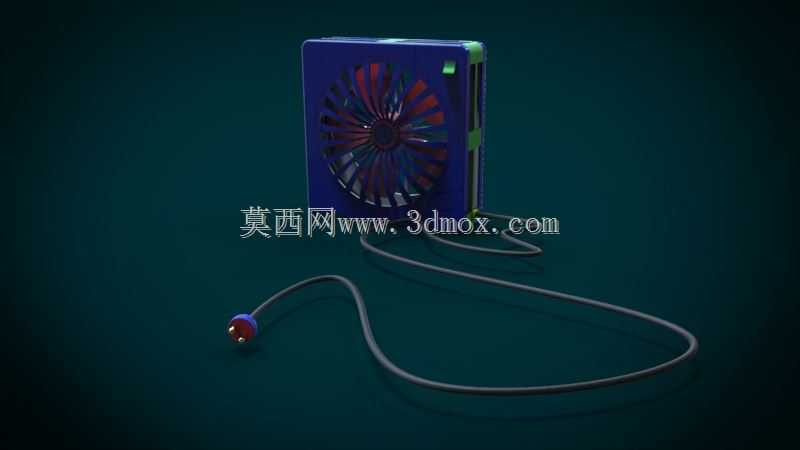

在功能设计上，这款排风扇采用轴流风叶结构，五片曲面扇叶经过动平衡校准，运转时不会出现明显的震动与异响，风叶的曲面弧度经过气流仿真优化，能够在较低转速下实现足够的排风通量，既可以快速排出炉灶上方升腾的热空气与油烟，也能在长时间运转时保持较低的运行噪音，不会干扰室内正常的交谈与起居。前后两侧的防护网罩采用密集辐条式格栅设计，格栅间隙控制在安全范围内，既不会阻碍气流通过，也能避免日常使用时手指误触内部运转的扇叶引发安全隐患，同时格栅的辐条采用流线型设计，不会切割气流产生额外的风噪。设备的供电引线从框架侧方引出，线长预留了足够的接线冗余，适配墙面不同位置的接线点位，不需要额外延长供电线路。

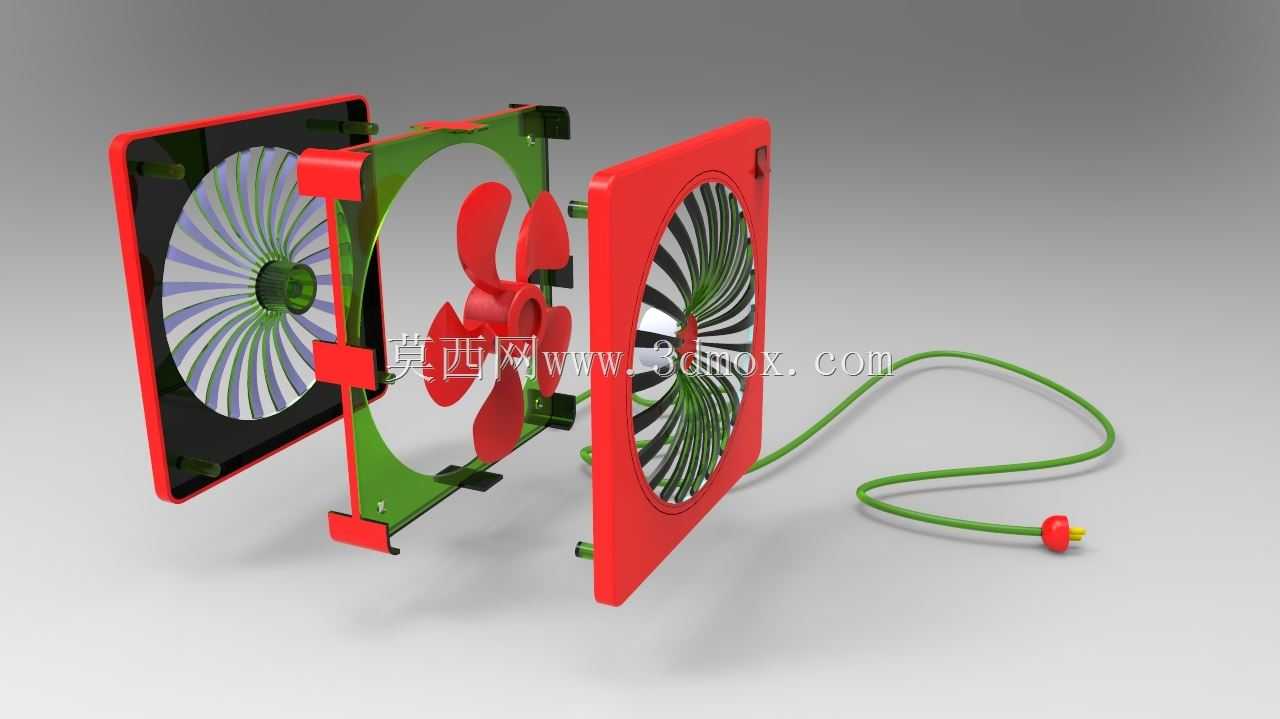

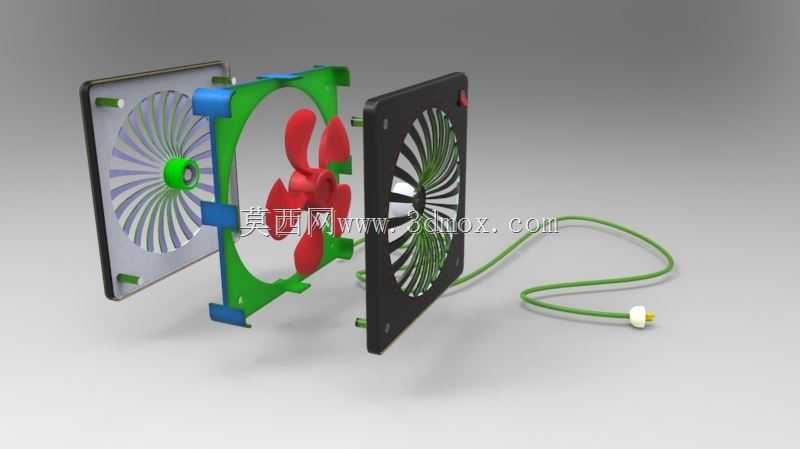

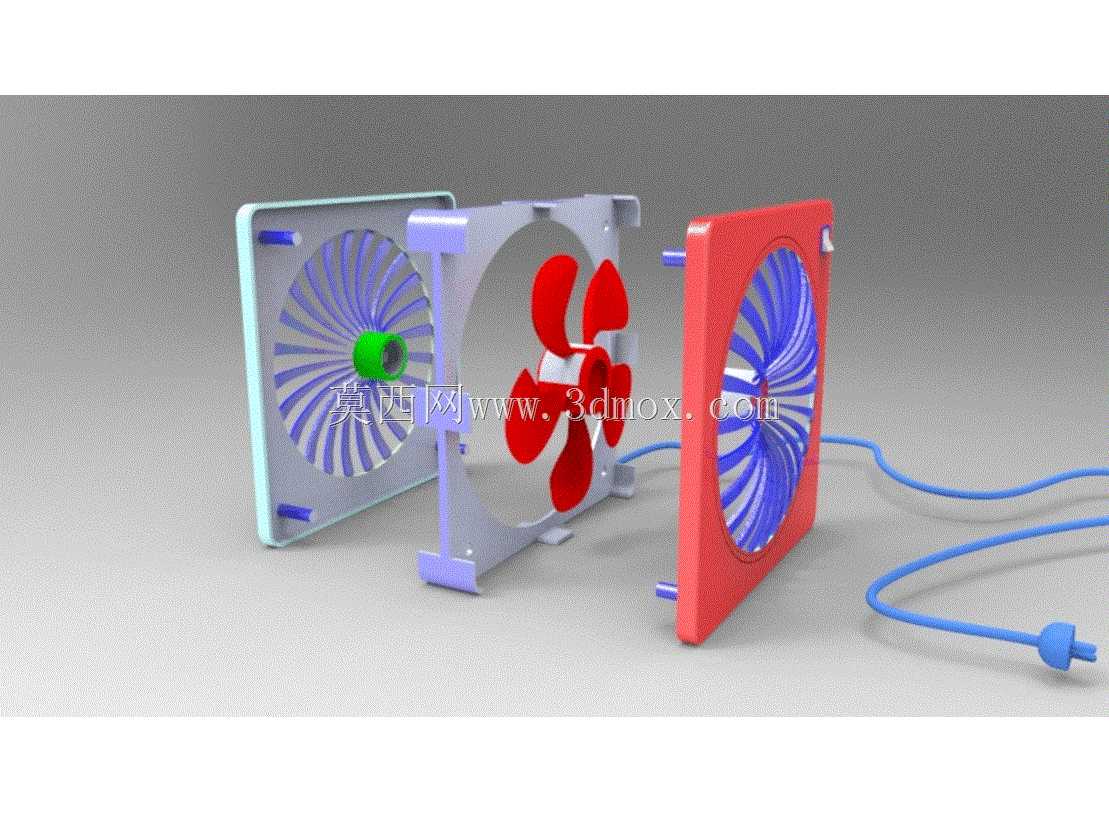

从结构设计思路来看，这款排风扇的框架采用前后拼接的组装方式，中间的扇叶固定支架与前后外框通过卡扣结构连接，不需要额外的螺丝紧固件，既降低了生产组装的成本，也方便后期使用时拆解清理网罩与扇叶上附着的油污，用户不需要专业工具就可以拆开外框完成清洁作业，维护难度极低。外框边缘做了圆角过渡处理，安装时不会划伤墙面或者安装人员的手部，框架与墙面接触的位置预留了密封胶条的安装槽，安装后可以在槽内填充密封胶条，避免排风扇与墙体之间的缝隙出现倒风、漏风的问题，保证排风效率。扇叶的驱动电机固定在中间支架的中心位置，电机四周的支撑筋采用对称布局，既保证了电机固定的结构强度，也尽可能减少支撑筋对气流的阻挡，降低风阻。

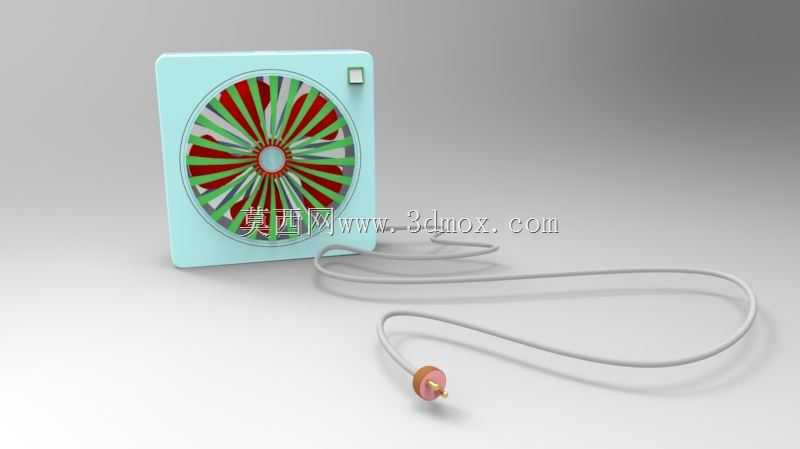

在外形尺寸的设计上，这款排风扇的整体厚度控制在较薄的区间，嵌入墙体后不会在室内侧突出过多，不会占用厨房的额外操作空间，也不会影响墙面其他厨具、橱柜的安装布局。外框的方形轮廓与常规住宅通风洞口的方形尺寸匹配，不需要额外加装转接框就可以直接安装，适配性更强。设备整体的重量较轻，单人就可以完成搬运与安装作业，不需要额外的吊装或者多人配合，安装门槛极低。在实际使用过程中，这款排风扇可以持续长时间运转，电机的散热结构集成在支架内部，运转时产生的热量可以直接通过流经的气流带走，不会出现电机过热烧毁的问题，能够满足厨房长时间烹饪时的持续排风需求，即使在夏季厨房环境温度较高的情况下，也能稳定运行，快速将炉灶产生的热量排出，降低厨房内的环境温度，改善烹饪时的操作体验。
