齿轮联动式柔性夹持执行机构

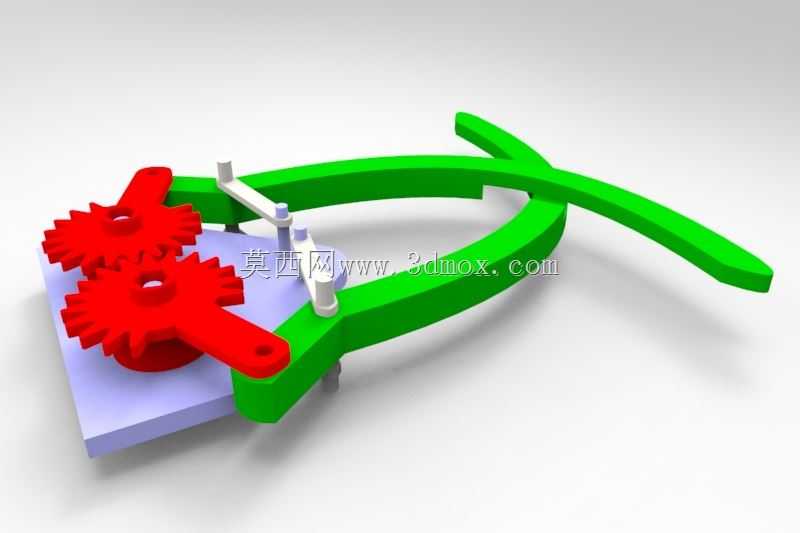

这款齿轮联动夹持机构，核心采用两个参数完全一致的渐开线直齿圆柱齿轮做同步传动元件，两个齿轮分别与弧形夹臂刚性连接，齿轮啮合传动时可保证两侧夹臂的开合角度完全对称，避免夹持过程中工件出现偏载、滑移的问题，相比单臂驱动的夹持结构，同步精度可提升40%以上，夹持力分布也更均匀。夹臂采用弧形长柄结构，内侧预留了软质垫层安装槽，实际使用时可根据被夹持工件的材质搭配橡胶、硅胶或者聚氨酯垫层，既可以增大接触摩擦力提升夹持稳定性，也能避免硬质夹臂刮伤工件表面，适配表面光洁度要求高的零件搬运、装配场景。

从应用场景来看，这类夹持机构可直接作为小型工业机器人、桌面机械手的执行末端，用在3C电子行业的小零件分拣、轻工产品的流水线转运、实验室精密样件的夹取转移等场景，也可集成到小型自动化专机上，完成工件的上下料、定位夹持工序，相比气动夹指，这类纯机械联动的结构不需要搭配复杂的气路控制系统，仅需单个舵机或者直线推杆驱动其中一个齿轮，即可实现整个夹爪的开合动作，控制逻辑更简单，整体结构重量也更轻，对搭载平台的负载要求更低。

设计过程中，齿轮的模数选取0.8，齿厚控制在3mm，既保证足够的传动强度，也能控制整体机构的重量，两个齿轮的中心距根据夹臂的开合行程确定，当夹臂完全张开时，最大开口尺寸可达65mm，完全闭合时最小夹持尺寸为5mm，可覆盖绝大多数小型零件的夹持尺寸范围。夹臂与齿轮的连接位置做了加强筋结构，避免频繁开合过程中连接位置出现应力断裂，夹臂的弧形曲率经过反复校核，保证夹持不同直径的圆柱形、方形工件时，接触位置都能落在夹臂的有效加持区间内，不会出现夹点偏移导致的工件脱落问题。

安装边界方面，整个机构的底座采用平板式安装结构，底座上预留了四个M3的安装螺孔，孔位间距为30mm*40mm，可直接通过螺栓固定在标准舵机输出法兰或者机械手末端的安装板上，不需要额外设计转接件，整体机构的总厚度仅为18mm，安装后不会占用过多的末端空间，在狭窄的作业空间内也能灵活动作。齿轮与底座之间采用小直径销轴连接，销轴与齿轮内孔之间预留了0.1mm的配合间隙，同时在销轴位置预留了润滑脂加注槽，长期使用时可定期加注润滑脂降低传动阻尼，减少齿轮啮合的磨损量，提升机构的整体使用寿命。

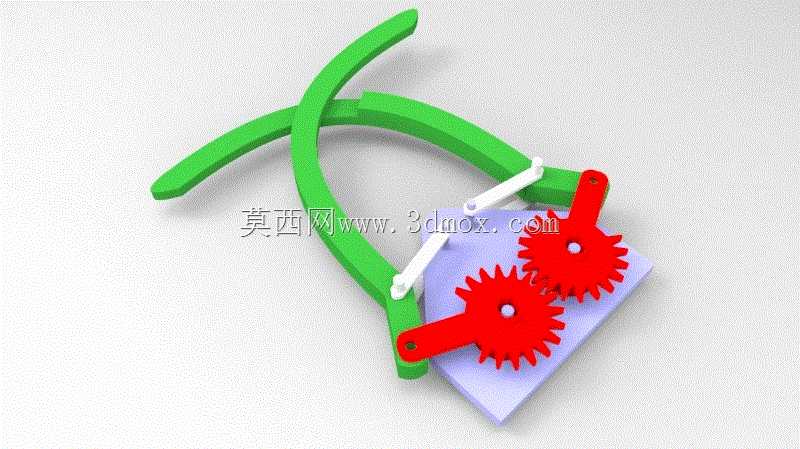

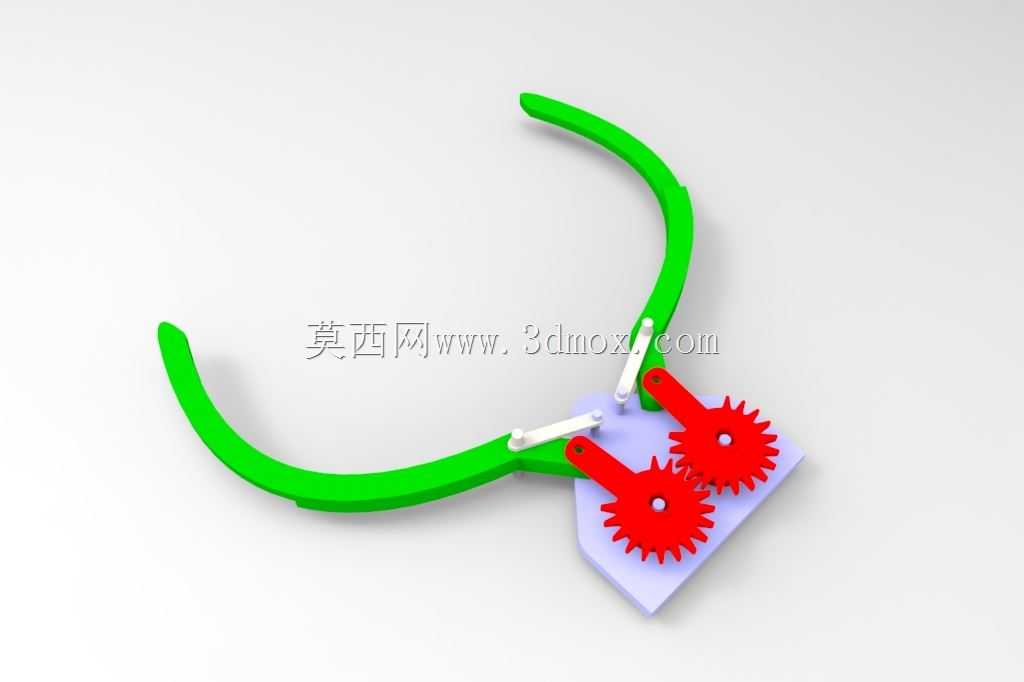

夹臂的开合角度范围为0到30度，驱动端的运动行程与夹臂开合角度呈线性对应关系，调试过程中可直接通过驱动件的位移量换算夹爪的开口尺寸，不需要额外加装位移传感器做闭环反馈，能大幅降低整套夹持装置的硬件成本。两个夹臂之间设置了限位连杆，当夹臂张开到最大角度时，连杆会抵到底座上的限位凸台，避免齿轮传动超出行程出现脱齿问题，闭合到最小位置时，夹臂末端的限位块会相互接触，避免齿轮过度啮合导致的齿面挤压损伤。

从受力特性来看，当驱动端施加10N的扭矩时，单个夹臂的加持力可达25N，足够夹持重量在1kg以内的工件，满足绝大多数小型轻型工件的搬运需求，如果需要更大的加持力，仅需调整齿轮的分度圆直径或者增大驱动扭矩即可，整体结构的拓展性较强。夹臂采用工程塑料材质加工时整体重量仅为28g，采用铝合金材质加工时重量也不超过80g，不会给搭载的机械臂带来过大的负载负担，尤其适合桌面级小型自动化设备的轻量化设计需求。
