铰接式连杆牵引连接支柱结构

项目分类:3D模型 发布时间:2021-10-16 ID:321639
  • 铰接式连杆牵引连接支柱结构
  • 铰接式连杆牵引连接支柱结构
  • 铰接式连杆牵引连接支柱结构
  • 铰接式连杆牵引连接支柱结构
  • 铰接式连杆牵引连接支柱结构

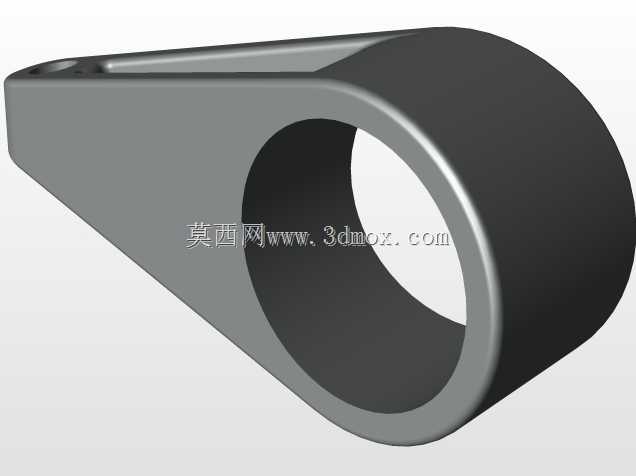

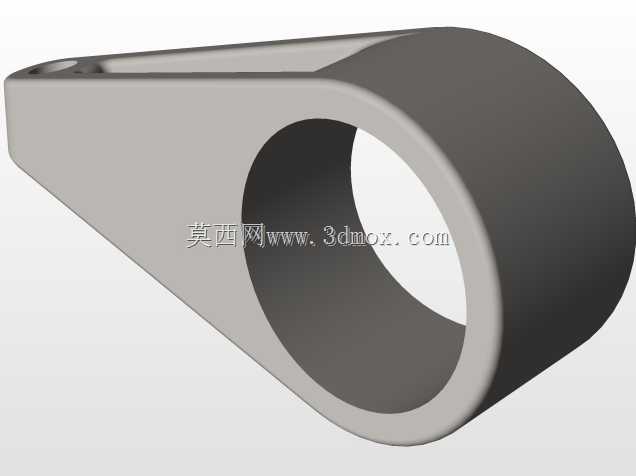

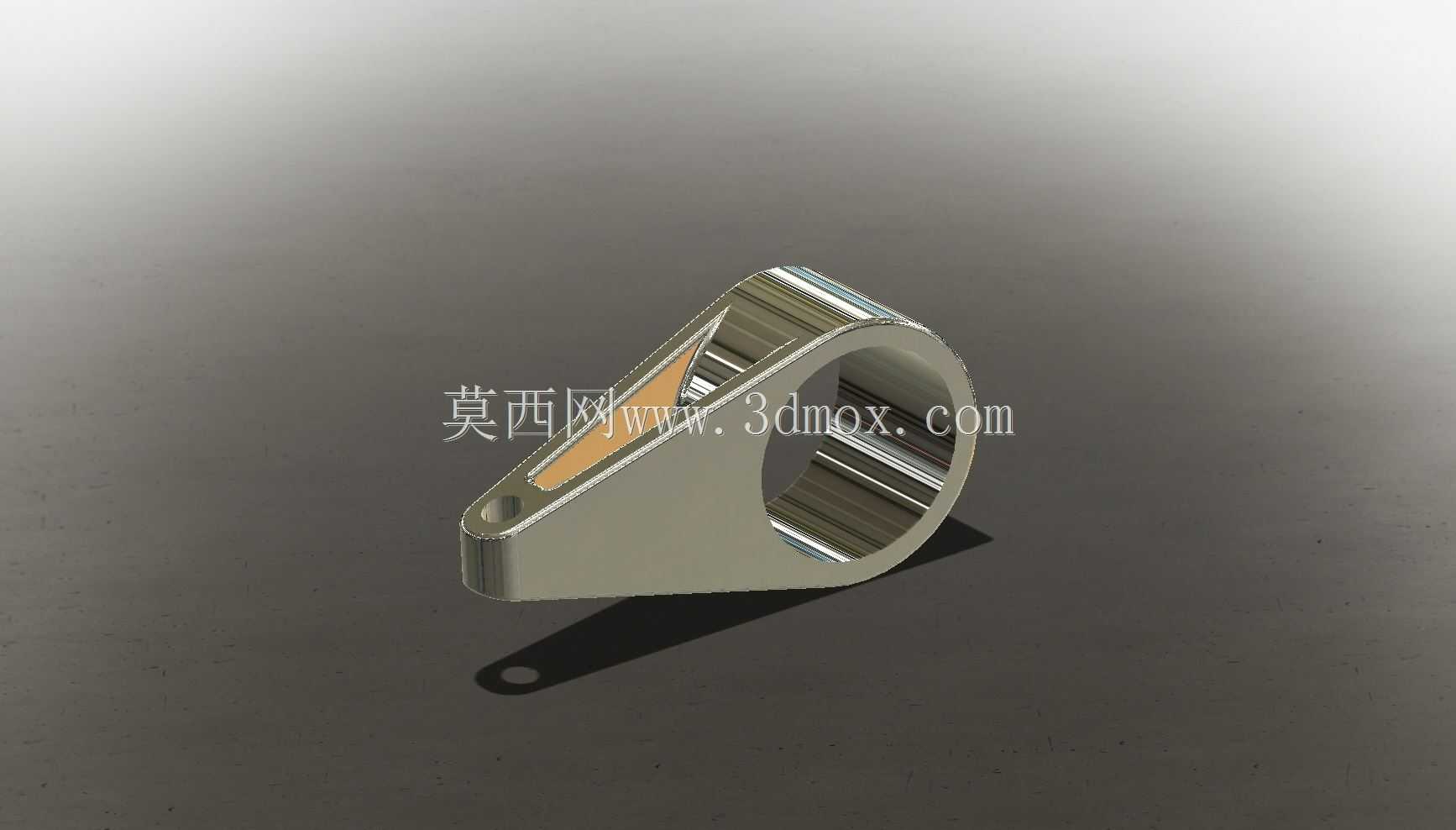

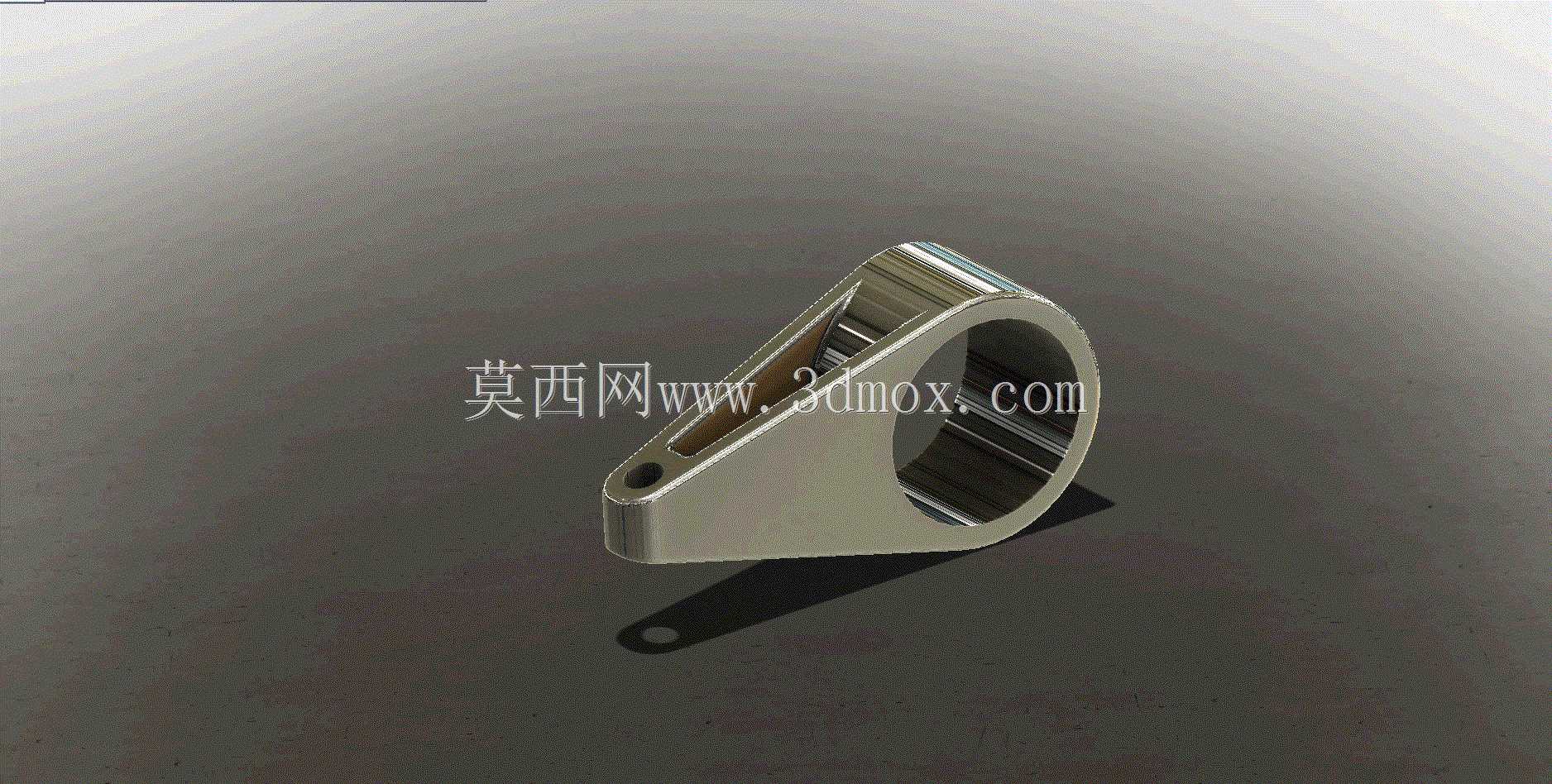

在各类需要实现角度摆动、力传递的铰接机构场景中,这类带环形铰接座的连杆支柱是极为常见的传力构件,常见于工程机械的操作联动机构、农用机械的悬挂调节单元、轻工设备的姿态调整组件中,核心作用是在两个存在相对角度变化的部件之间传递拉力与推力,同时适配连接端的转动自由度需求,避免刚性连接带来的运动卡滞与应力集中问题。从实际使用场景来看,这类构件往往安装在设备的关节传动位置,一端通过大直径的环形轴套与固定铰接轴配合,可绕轴实现一定角度的往复摆动,另一端的带孔连接耳则通过销轴与动作执行端相连,将动力端的位移与力传递到执行部件上,部分带倾斜安装面的结构还能适配非平行轴之间的动力传递,解决安装空间受限情况下的传动布局难题。设计这类构件时,首先要明确两端连接点的运动轨迹范围,确定环形轴套的内径尺寸要与配套铰接轴的公差带匹配,通常采用间隙配合保证转动灵活性,同时轴套的轴向长度要足够覆盖铰接座的安装宽度,避免工作过程中出现轴向窜动;杆身部分的截面形状要根据受力方向优化,主受力方向的截面厚度要满足抗弯、抗剪的强度要求,非受力方向可适当做减重处理,在保证结构强度的前提下降低构件自身重量,减少运动过程中的惯性冲击。从安装边界来看,环形端的外圆直径要预留足够的安装操作空间,保证铰接轴的装配与后期维护拆卸时工具能顺利操作,连接耳端的小孔位置要与配套连接件的孔位同轴度误差控制在合理范围内,避免装配时出现强行别劲的情况,导致销轴过早磨损或者杆身产生附加内应力。构件表面的过渡位置都做了圆角处理,避免应力集中在尖角位置,在长期承受交变载荷的工况下,能有效降低疲劳断裂的风险,环形轴套的内壁通常会预留润滑脂槽的设计空间,实际生产中可根据工况需求添加润滑结构,减少铰接转动时的摩擦磨损,延长构件的使用寿命。这类连杆支柱在实际选型替换时,需要重点核对两端连接孔的中心距尺寸,这个尺寸直接决定了传动过程中的行程与力臂比例,一旦尺寸偏差过大,会导致整个联动机构的动作行程不符合设计要求,甚至出现运动干涉的问题;同时要确认环形轴套的转动角度范围是否满足设备的动作需求,避免杆身在摆动到极限位置时与周边其他部件发生碰撞。在三维建模过程中,这类构件的建模逻辑要先从两端的连接特征入手,先确定铰接环的中心轴线与连接耳孔的中心轴线相对位置,再通过放样或者拉伸的方式构建中间的杆身过渡结构,所有的安装配合面都要标注明确的尺寸公差与形位公差,尤其是铰接环的内孔圆柱度、两端连接孔的平行度要求,这些形位公差直接影响构件装配后的实际使用性能。针对不同的使用工况,这类构件的材质选择也有区别,承受重载冲击的场景多选用合金结构钢经调质处理,表面做防锈氧化处理,轻载传动的场景也可选用铝合金材质降低整体重量,配合自润滑轴套实现免维护的使用效果。在装配验证阶段,要重点检查构件在整个运动行程中是否存在卡滞点,铰接转动是否顺滑,连接销轴的锁紧结构是否可靠,避免设备运行过程中出现销轴脱落的故障,这类看似简单的连接件,实际上是整个联动机构中保证动作可靠性的关键零件,设计时的细节处理不到位,很容易在长期使用中出现磨损、变形甚至断裂的问题,影响整台设备的正常运行。
