CRUZETACOM三十毫米万向联轴器结构设计

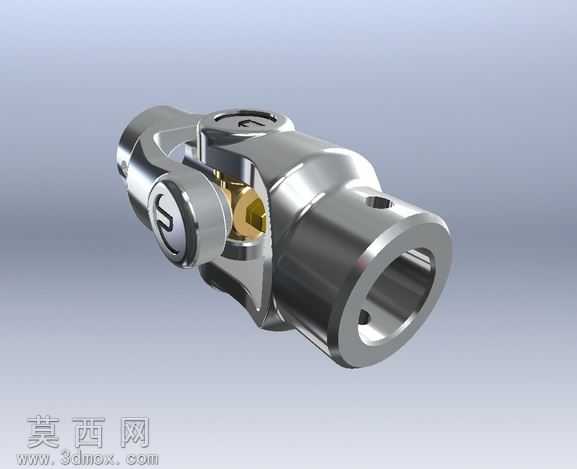

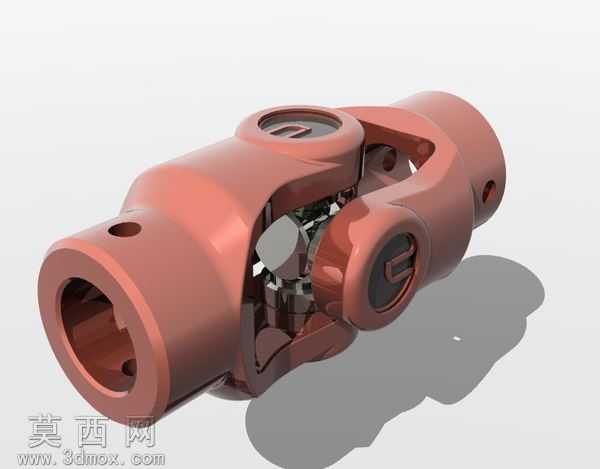

本作品为三十毫米规格的CRUZETACOM终端万向联轴器三维建模成果，建模过程严格遵循机械传动零件的设计规范，首先通过草图绘制完成两端轴套的截面轮廓，以旋转凸台命令生成两端带安装孔的空心轴套基体，保证轴套内孔直径为三十毫米的尺寸精度，同时在轴套侧壁预留径向定位销孔，用于后续与外接轴件的锁紧固定。中间十字铰接结构是该零件的核心功能部分，建模时先完成十字轴的单体建模，保证四个轴颈的同轴度与圆柱度公差，再分别构建两端轴套上的铰接耳座，耳座的内孔与十字轴轴颈采用间隙配合的尺寸设定，确保铰接后可实现多角度偏转。零件整体采用橄榄绿色哑光金属材质进行渲染，材质参数调整时添加了细微的磨砂质感与金属反光特性，还原军规级传动部件的表面处理效果，渲染场景采用渐变深灰背景，搭配侧上方45度柔光打光，清晰呈现零件的轮廓层次与结构细节，同时在零件表面添加了细微的使用磨损纹理，提升模型的真实感。结构设计上充分考虑万向联轴器的实际传动需求，两端轴套的铰接耳采用对称式布局，保证十字轴受力均匀，轴套端部做了倒角处理，既避免装配时的锐边划伤，也优化了零件的应力分布，防止工作过程中出现应力集中导致的结构断裂。建模全程采用参数化设计方式，所有关键尺寸均设置可编辑参数，后续可根据不同的安装需求快速调整轴径、铰接角度范围等参数，适配不同的传动场景，模型完成后经过干涉检查，确认十字轴与耳座、轴套之间无运动干涉，可实现两轴之间存在角度偏差时的连续回转运动，可靠传递扭矩。
