便携式手持闪光灯外壳结构设计

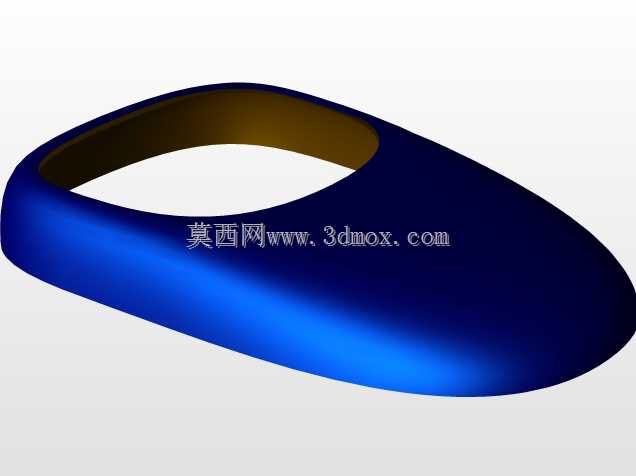

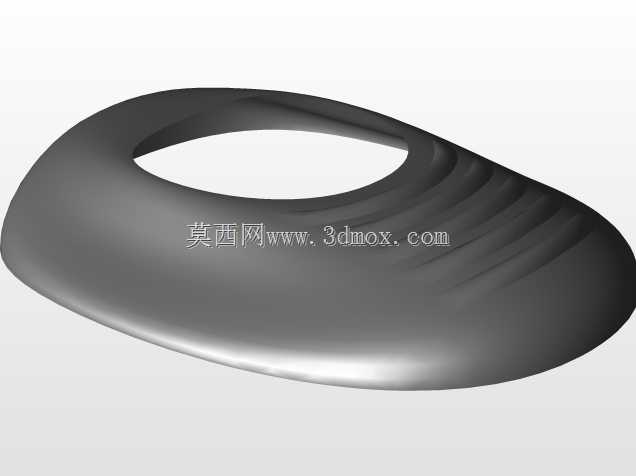

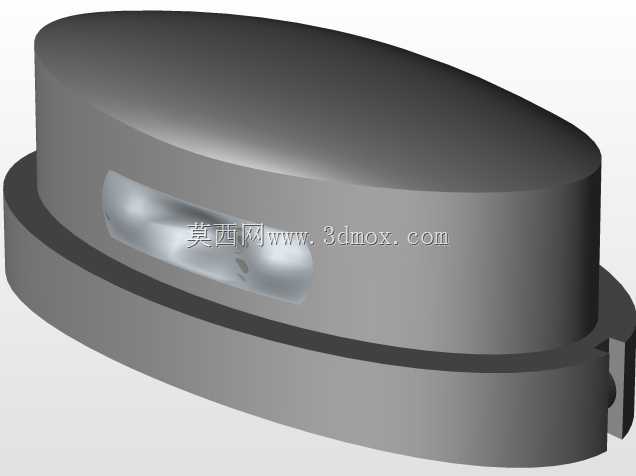

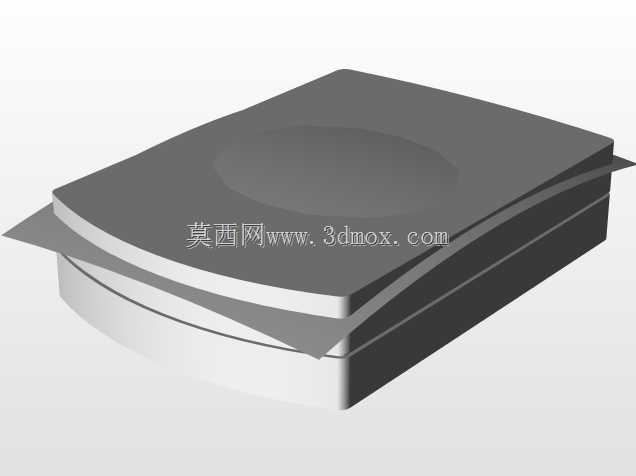

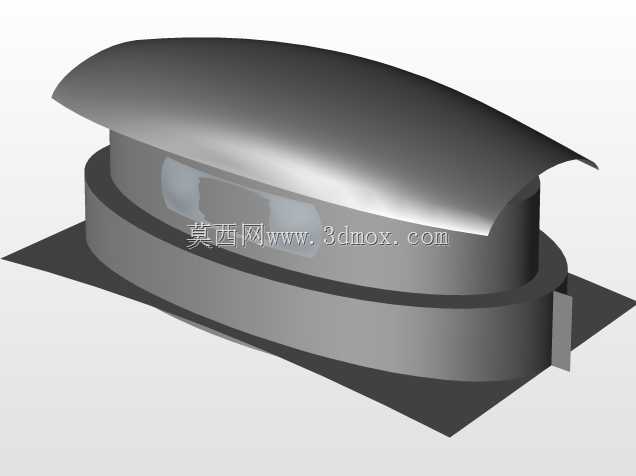

这款手持照明设备的外壳结构，在设计阶段优先考虑了户外作业、应急抢修、日常随身照明等多场景的使用需求，日常巡检时可放入工装口袋随身携带，遇到光线不足的设备检修场景可快速取出提供集中照明，也可适配户外露营、夜间徒步等民用场景的照明需求。整体采用扁椭圆的流线型轮廓，区别于传统圆柱形手电的握持形态，扁形结构在放入工装裤侧袋、工具包夹层时不会发生滚动移位，取放时的贴合度更好，两侧延伸出的窄边结构既可以作为握持时的防滑限位，也能在平放时起到支撑作用，避免设备放置在倾斜的设备检修台面时滑落。外壳主体采用薄壁围合结构，壁厚均匀控制在1.8-2.2mm区间，既保证了注塑成型时的材料流动性，避免出现缺胶、缩痕等成型缺陷，也能在跌落时通过薄壁的微量形变吸收冲击能量，保护内部的灯珠组件、电池仓与电路模块。外壳的上下盖配合采用止口搭接结构，搭接宽度设计为2.5mm，配合间隙控制在0.15mm以内，既可以实现装配时的快速定位，也能在日常使用中阻挡粉尘、飞溅的水渍进入壳体内部，适配户外多尘、少量淋水的使用环境。从安装边界来看，壳体内部预留了标准18650电池仓的安装位，仓体周边设计有3条均匀分布的加强筋，筋条高度3mm、厚度1mm，既可以对电池起到径向限位作用，避免设备晃动时电池发生移位导致接触不良，也能提升壳体侧面的抗挤压能力，避免外力挤压导致电池变形。前端出光口位置设计有一圈内凹的台阶结构，台阶深度2mm，用于安装透光镜片与密封胶圈，镜片安装后与外壳前端面齐平，不会出现突出结构被磕碰碎裂的风险，胶圈的压缩量设计为0.3mm，装配后可实现可靠的静密封效果。外壳尾部设计有挂绳孔位，孔位周边做了R1.5的圆角过渡，避免挂绳长期摩擦出现断裂，同时尾部预留了按键安装的沉台，沉台尺寸与常用的轻触开关尺寸匹配，按键装配后高出外壳表面0.8mm，既方便戴劳保手套时操作，也不会因为突出过多被意外按压触发。在结构强度校核阶段，针对外壳最容易受力的握持位置做了局部加厚处理，两侧握持区域的壁厚比主体壁厚增加0.5mm，表面做了细微的磨砂纹理处理，提升戴手套操作时的摩擦力，避免手滑脱落。壳体内部的灯珠安装位设计有定位柱，定位柱直径3mm，与灯珠基板的安装孔间隙配合，装配时不需要额外调整位置即可保证灯珠处于出光口的中心位置，保证光照角度的均匀性，不会出现光斑偏移的问题。考虑到批量生产的装配效率，整个外壳的所有卡扣、定位结构都设计在同一脱模方向，不需要额外的侧向抽芯结构即可完成注塑成型，能有效降低模具加工成本与生产时的不良率，装配时只需要沿轴向扣合上下盖，再通过两颗自攻螺丝在尾部锁紧即可完成整体装配，单台产品的装配耗时可控制在15秒以内，适合大批量规模化生产。在实际使用的适配性上，这款外壳的整体长度控制在110mm，最大宽度65mm，整体厚度28mm，握持时刚好贴合成年人手掌的握持弧度，长时间握持不会出现硌手的问题，整体重量控制在35g以内（不含内部电子元件），随身携带不会有明显的坠重感。外壳的边缘全部做了R2以上的圆角处理，没有尖锐的棱角，放在口袋里不会勾刮衣物面料，在检修作业时也不会因为磕碰对设备表面、操作人员造成划伤。针对内部电路的走线需求，壳体内部设计有专门的走线槽，线槽深度1.2mm，宽度2mm，可以将连接电池、开关、灯珠的导线完全嵌入槽内，扣合上下盖时不会出现导线被压断、绝缘层被压破的问题，提升产品的长期使用可靠性。
