美国内战时期野战炮身架结构三维建模

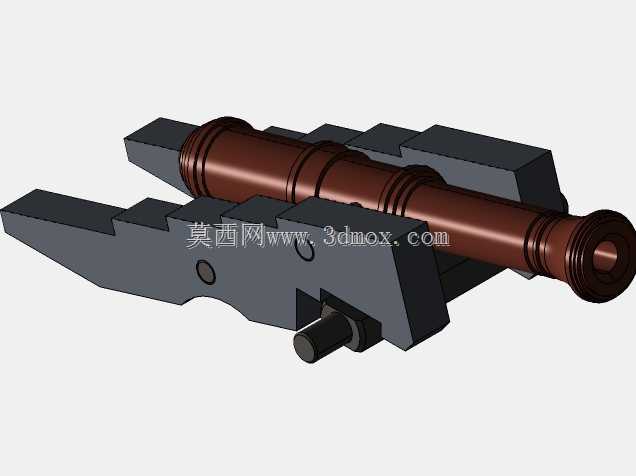

这款野战炮的三维结构还原，核心围绕近代陆战支援场景的实际使用需求展开，在结构设计上完全贴合当时步骑协同作战的战术逻辑。作为炮兵一线支援装备，该炮的核心用途是在野战攻防中为步兵、骑兵分队提供中近程火力压制，摧毁敌方临时土木工事、杀伤集群有生目标，同时可在战线推进时伴随分队快速转移阵地，适配野外复杂地形的机动部署需求。从结构功能来看，模型完整还原了炮身与炮架的配合关系，中间的炮管部分采用多段箍圈加强结构，这是因为当时前装滑膛炮发射时膛压峰值较高，多道金属箍圈可有效分担炮管管壁的承压负荷，避免连续发射后出现炮管变形、开裂的问题，同时箍圈的凸起结构也可作为炮身与炮架固定的定位基准，保证炮管轴线与炮架支撑面的平行度，减少射击时的横向偏移。两侧的炮架结构采用分体式长架腿设计，这种设计一方面可在射击时向两侧展开，形成稳定的三角支撑结构，抵消火炮发射时的后坐冲击力，降低炮位的位移量，提升连续射击的精度稳定性；另一方面在行军状态下可将架腿合并，套上牵引挽具即可由骡马拖曳行进，适配当时缺乏机械化牵引条件的机动需求。炮架前端的下方设置了可转动的支撑轴结构，该结构是炮身俯仰调整的核心铰接点，配合炮尾的高低调节机构，可实现一定角度范围内的射角调整，覆盖不同射程的打击需求，同时该铰接点也承担了炮身与炮架之间的载荷传递，将发射时的后坐力顺畅传导至架腿与地面，避免应力集中在连接部位造成结构损坏。从设计思路层面，该结构完全遵循近代野战火炮的实用化设计逻辑，没有多余的装饰性结构，所有外形特征都服务于实际使用需求：炮架主体采用方正的截面结构，在当时的加工条件下可通过铸铁浇铸后简单铣削即可完成加工，降低生产制造的难度，适合战时大规模批量生产；炮管与炮架的连接采用可拆卸的销钉固定结构，在战场出现零部件损坏时，可快速拆解更换备用部件，减少战损维修的时间，提升装备的战场出勤率。从安装边界与尺寸适配来看，该炮的整体宽度控制在两个架腿展开后的1.2米左右，行军状态下长度约1.8米，这种尺寸设计既保证了射击时的支撑稳定性，又能在狭窄的林间小道、堑壕通道内顺利通行，适配当时野战环境下的复杂通行条件；炮身的轴线高度距离地面约0.7米，这个高度既方便炮手站立操作装填弹药，又能保证炮口的最低射击俯角可覆盖近距离的前沿目标，避免出现射击死角。在结构细节上，炮架上开设的两个圆形定位孔，是用于安装瞄准装置与炮身固定插销的结构，瞄准装置的安装基准面与炮管轴线严格平行，保证射击瞄准的精度；炮尾下方伸出的短轴结构，是用于连接高低调节螺杆与方向调整机构的接口，通过转动调节螺杆即可微调炮身的俯仰角度，操作时炮手无需移动整个炮架即可完成小范围的射向调整，提升射击反应速度。值得注意的是，该炮的架腿末端没有设置现代火炮常见的驻锄结构，这是因为当时的野战火炮发射药装药量较低，后坐力相对较小，依靠架腿与地面的摩擦力即可抵消大部分后坐位移，同时简化的架腿结构也进一步降低了整炮重量，减少了骡马牵引的负荷，提升了长途行军的机动能力。整个模型的结构还原充分考虑了当时的加工工艺水平与战术使用需求，没有脱离历史背景添加不符合时代的结构特征，对于研究近代火炮结构演变、复刻历史装备结构、开展战争场景三维还原都有实际的参考价值，结构建模时的装配逻辑也完全按照实际装备的拆装顺序设置，可直接用于结构演示、虚拟仿真等场景的使用需求。
