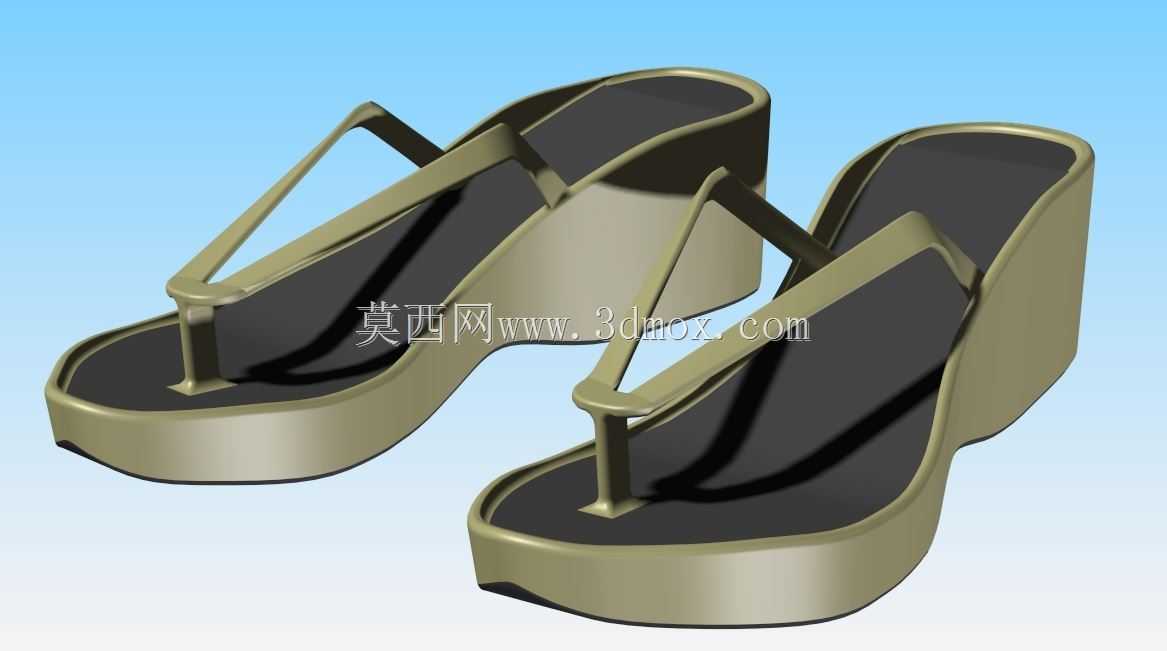

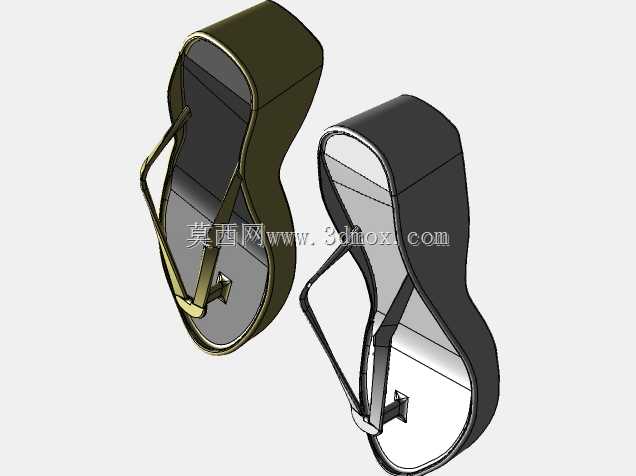

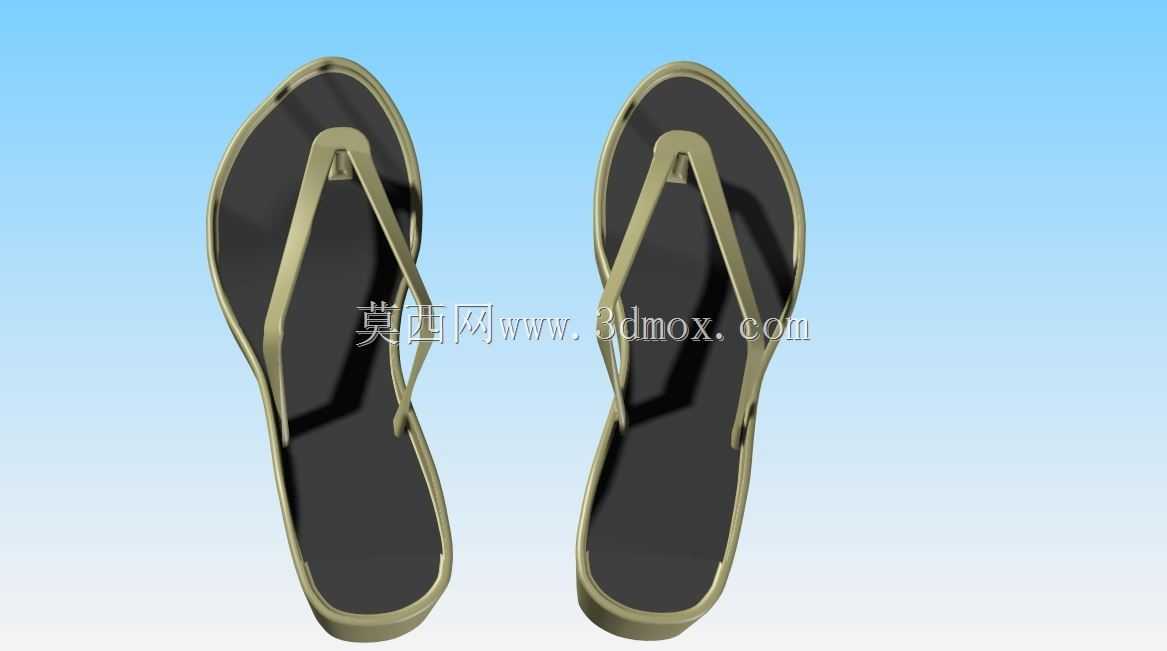

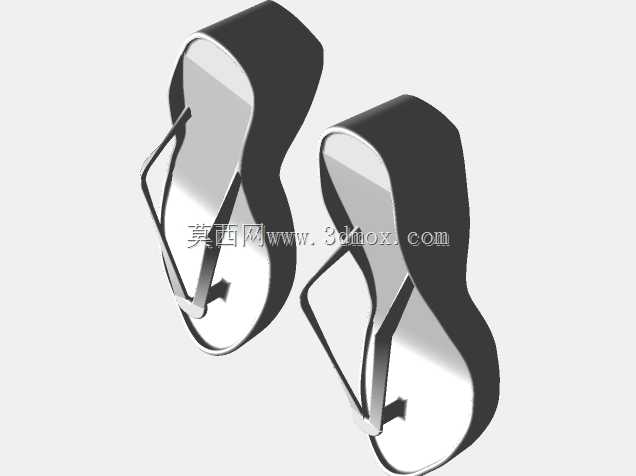

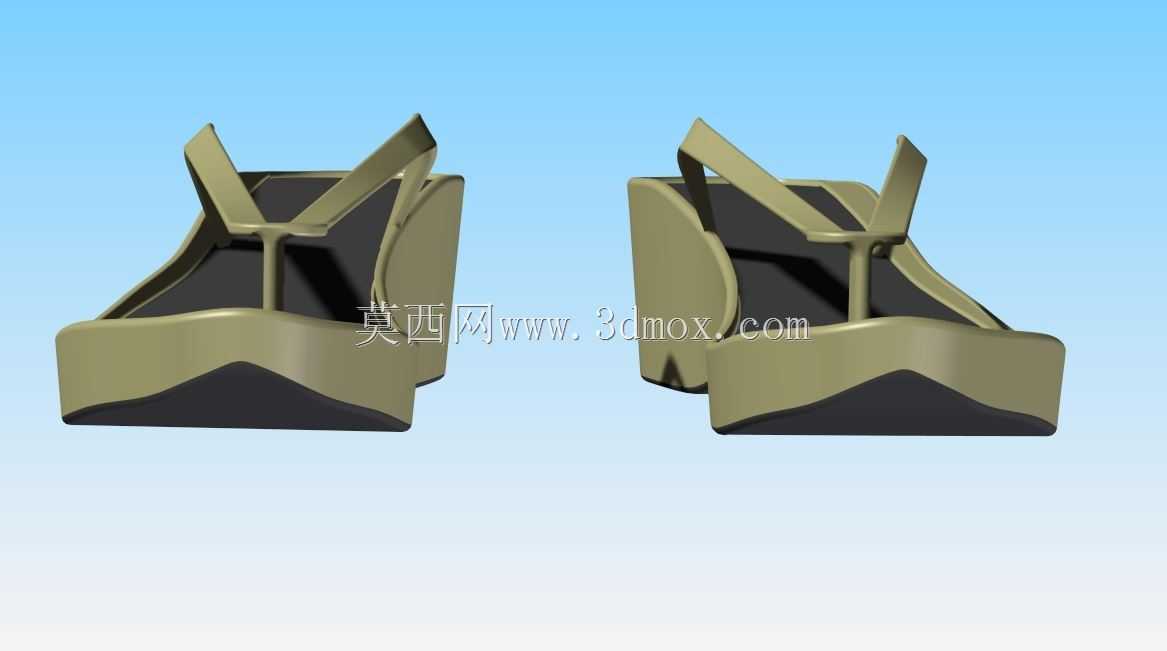

坡跟款夹脚人字拖三维结构设计

这款坡跟人字拖的三维结构设计，首先围绕日常穿着的足部受力逻辑展开，区别于平跟人字拖的受力分布，坡跟结构将足跟部抬升后，需要重新调整足弓支撑面的弧度，避免长时间穿着时足弓处出现应力集中的问题。设计过程中首先参考了38欧码对应的足部轮廓数据，匹配美码8码、英码5码的足部尺寸适配范围，鞋底的接触边缘做了1.2mm的圆角过渡，避免行走过程中鞋底边缘剐蹭脚踝或者足部侧面皮肤。夹脚带的固定位置做了局部加厚处理，夹趾部位的柱体直径控制在8mm，既保证夹趾处的结构强度，不会因为反复弯折出现断裂，也不会因为柱体过粗挤压脚趾缝隙造成穿着不适感。坡跟的楔形结构从足跟处的65mm高度逐步向足掌位置过渡降低，到前掌位置的鞋底厚度保留12mm，整个楔形侧面做了连续的弧面过渡，没有生硬的折角，既保证视觉上的流畅感，也让注塑或者3D打印制作时的脱模角度更合理，不需要额外做过多的拔模斜度调整。鞋底的上表面也就是接触足底的部分，做了0.8mm深度的微凹曲面，完全贴合人足站立时的足底自然形态，足跟位置的凹陷深度比足弓位置稍浅，保证站立时重心自然落在足弓支撑区域，不会出现向前滑冲的情况。夹脚带的两条分带从夹趾柱位置分别延伸到鞋底外侧足跟与内侧足弓的固定点位，固定点位嵌入鞋底内部3mm，和鞋底主体做一体化结构设计，避免粘接或者装配结构出现的开胶、脱落问题。整个鞋体的外边缘做了2mm宽度的亮面倒角，和鞋底上表面、夹脚带的哑光质感形成区分，在实际生产中可以通过模具表面的蚀纹处理实现不同区域的质感差异。考虑到人字拖多在夏季、近水环境使用，整个结构没有设计封闭的空腔，避免积水残留滋生异味，鞋底的底面也就是接触地面的一侧，在前掌和足跟位置做了3条深度1.5mm的横向防滑槽，槽边做圆角处理，不会因为沟槽过深卡入小石子影响行走体验。夹脚带的宽度控制在12mm，和足部皮肤接触的边缘全部做R2圆角，避免细带勒压足部皮肤造成红印，带体的厚度从固定端的4mm向中间位置逐步过渡到2.5mm，保证带体有足够的弹性形变空间，穿脱时可以适度弯折不会断裂。在三维建模过程中，所有的曲面衔接都做了G2连续处理，避免曲面出现棱线或者褶皱，不管是用于后续的模具开模加工，还是用于产品渲染展示，都能保证曲面的光顺度。设计时也考虑了不同材质的适配性，如果采用EVA材质做鞋底主体，坡跟内部不需要额外加支撑结构，依靠EVA本身的发泡密度就能支撑日常行走的重量，如果采用硬质PVC材质，则可以在坡跟内部做轻量化的空腔设计，在保证结构强度的前提下降低整体鞋重。夹脚带如果采用软质TPU材质，和鞋底主体的双色注塑衔接位置做了锯齿状的咬合结构，提升两种材质结合的牢固度，不会因为反复弯折出现分层脱落的问题。整个鞋的长度控制在250mm，对应38码的足部长度预留了5mm的活动余量，前掌最宽处位置的宽度为90mm，适配多数正常足宽的穿着需求，不会因为鞋膛过窄挤压前掌造成不适。在实际的行业应用场景中，这类三维模型既可以作为鞋企开模前的结构验证样件，通过3D打印制作样鞋进行试穿调整，也可以作为鞋款设计的基础版型，在这个结构基础上更换表面纹理、调整夹脚带的装饰元素快速衍生出不同的款式，缩短新款鞋履的开发周期。建模时所有的壁厚都做了均匀性检查，最薄位置不小于2mm，最厚位置不超过10mm，避免注塑生产时出现缩痕、填充不足的工艺问题，所有的加强结构都和主体壁厚做平滑过渡，不会出现壁厚突变的情况。夹趾柱的位置距离鞋头内边缘28mm，刚好对应人足拇趾和第二趾缝隙的自然位置，不会因为位置偏前或者偏后造成夹趾处的拉扯感。鞋底侧面的楔形角度控制在12度，这个角度下行走时的重心过渡最自然，不会因为坡度过大造成身体前倾，也不会因为坡度过小失去坡跟鞋的修饰腿型的效果。
