三旋翼直升机飞行器结构设计方案

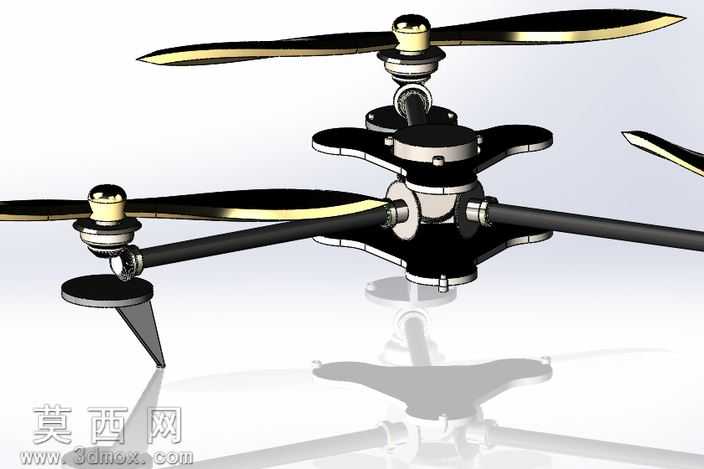

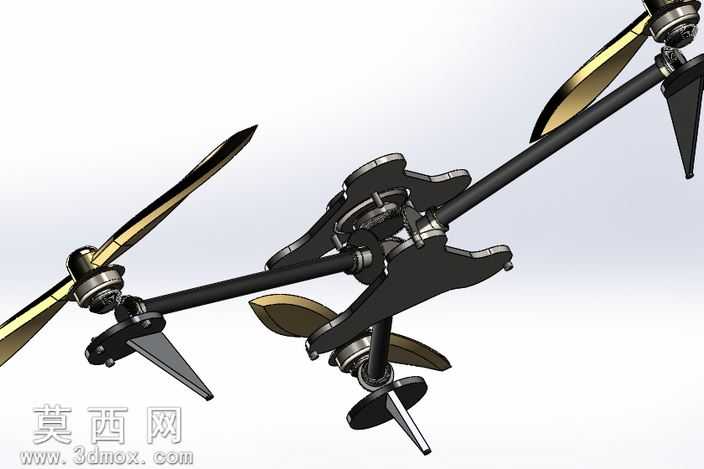

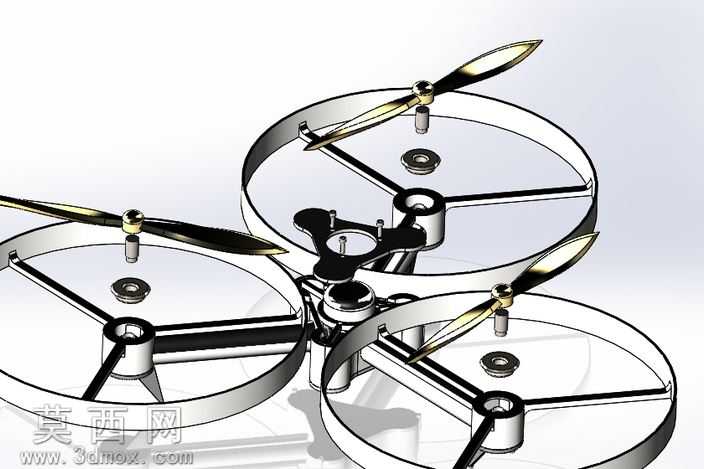

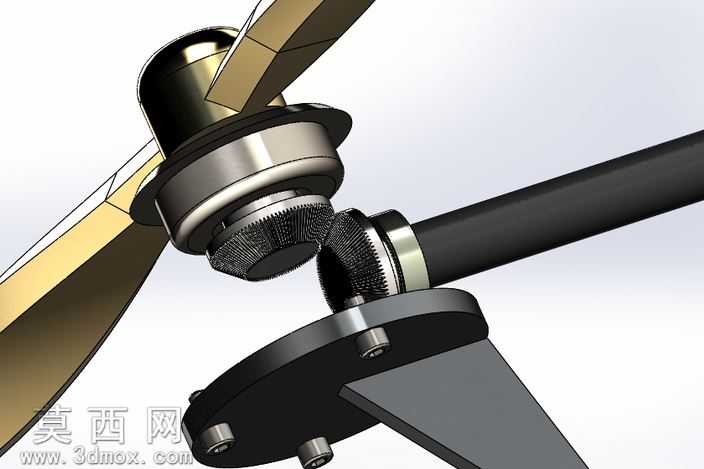

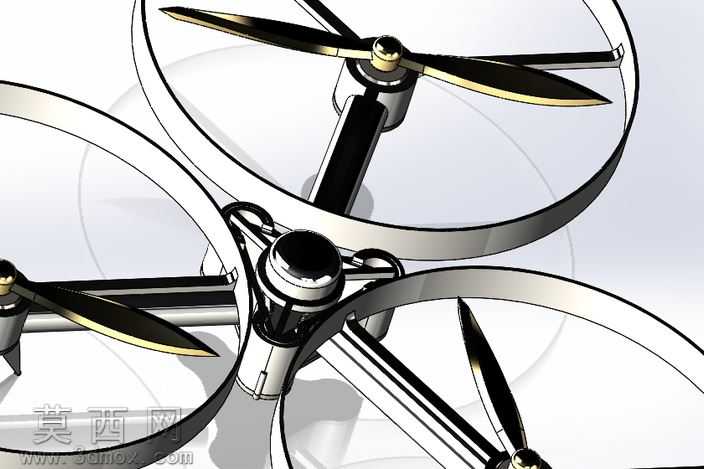

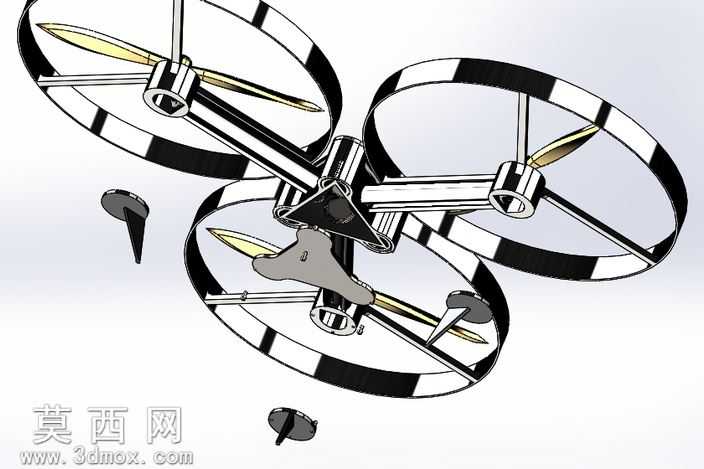

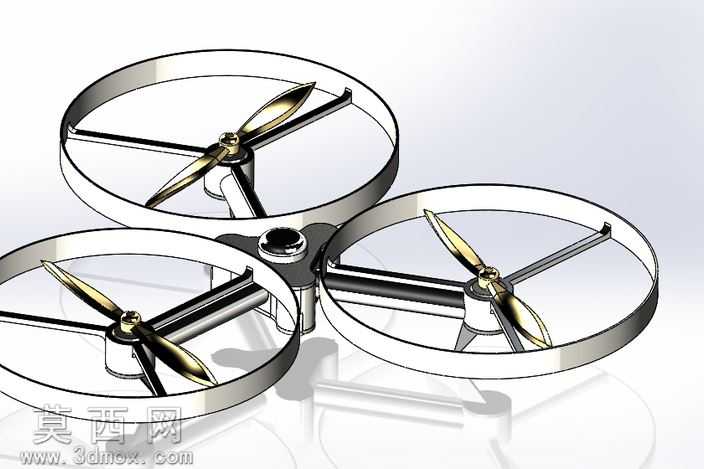

本作品为三旋翼垂直起降飞行器的三维结构设计方案，建模过程中依托三维参数化设计软件完成全零件的特征化构建，首先从整体布局逻辑出发，确定Y型三臂的机架构型，区别于常规四旋翼的十字交叉布局，三臂以120度夹角均匀分布于中心机体周围，有效缩减了机架整体的投影尺寸，同时兼顾了飞行过程中的气动平衡需求。建模阶段对每一处结构细节都做了工程化处理：中心机体采用分层式结构设计，预留了飞控模块、电源模块、信号接收模块的安装位，各安装位设置了对应的定位卡扣与走线槽，避免实际装配过程中出现线路干涉、部件移位的问题；三根机臂采用一体化流线型截面设计，在保证结构强度的前提下尽可能降低飞行过程中的空气阻力，机臂末端的电机安装座设置了角度微调结构，可根据实际试飞的动力输出情况调整旋翼的倾斜角度，抵消三旋翼布局天然的反扭矩差。旋翼部分采用了高效低阻的翼型设计，建模时对桨叶的扭转角、弦长变化都做了参数化定义，可根据不同起飞重量需求快速调整桨叶尺寸参数；尾端的航向控制舵面结构做了轻量化处理，通过铰接结构与机臂末端连接，舵机安装位隐藏于机臂内部，既降低了结构重量也减少了突出部件带来的气动干扰。材质渲染阶段，机架主体采用哑光碳纤维纹理材质，还原高强度轻量化复合材料的真实质感，旋翼桨叶采用半光亮的金属复合材质表现，金属连接件部分做了金属拉丝与倒角高光处理，整体渲染效果清晰展现各部件的装配关系与结构层次。设计过程中充分考虑了三旋翼飞行器的结构特性，通过尾舵偏转配合三个旋翼的差速输出实现航向、俯仰、横滚的全姿态控制，整体结构零件拆分合理，所有连接部位都预留了标准紧固件的安装孔位，具备实际加工装配的可行性，可作为小型三旋翼无人飞行器研发的结构参考方案，也可用于航空科普类的结构演示场景。
