十字轴式万向传动连接轴结构三维建模

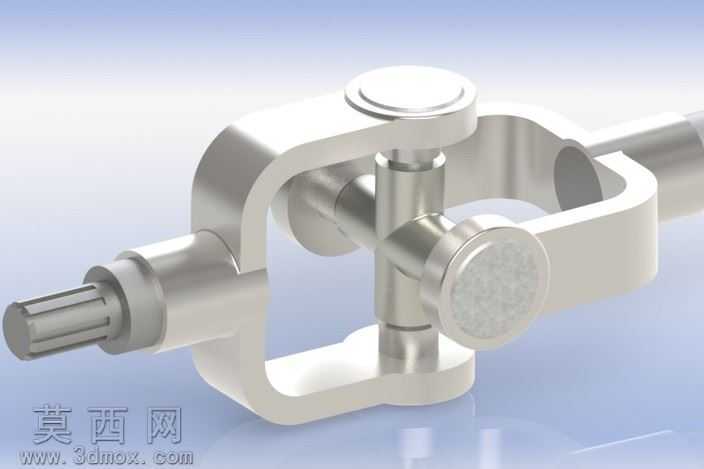

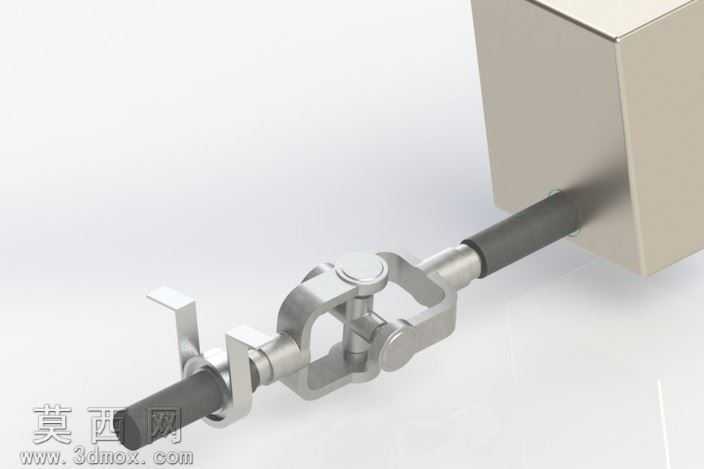

本作品为十字轴式万向轴的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，首先拆分万向轴的核心组成构件：两端连接轴段、十字销轴、叉形接头、轴端定位结构、连接固定块等独立零件，对每个零件进行精准的尺寸约束与几何特征构建。针对叉形接头部分，通过草图绘制叉耳的对称轮廓，使用拉伸、切除、圆角特征完成叉体的成型，保证叉耳上的销轴安装孔同轴度公差符合机械设计规范；十字销轴作为万向轴的核心传动部件，建模时严格控制四个轴颈的圆柱度、轴肩定位尺寸，确保四个轴颈轴线处于同一平面且两两垂直，还原十字轴实现变角度扭矩传递的结构基础。两端的连接轴段分别设计为适配不同安装场景的轴头结构，一端为光轴直连结构，另一端搭配方形安装固定块，模拟万向轴在实际传动系统中与动力端、执行端的连接形态，轴段表面添加了防滑纹理与装配定位台阶，还原真实零件的装配细节。材质与渲染阶段，对金属结构件分别赋予不同的材质属性：十字销轴、叉形接头采用抛光合金钢材质，调整金属粗糙度、反射率参数，呈现出精密机加工零件的金属光泽；轴段的防滑包覆部分采用哑光橡胶材质，通过调整漫反射颜色、凹凸贴图模拟橡胶表面的磨砂质感；端部的方形固定块采用拉丝不锈钢材质，添加细微的表面拉丝纹理提升真实感。场景搭建采用柔和的影棚布光，主光源从侧上方投射，突出零件的结构轮廓与装配关系，辅光源补光消除结构死角的死黑区域，添加柔和的地面阴影增强模型的空间立体感。建模过程中对所有活动关节保留了合理的装配间隙，还原万向轴可在两轴存在轴线夹角时正常传递扭矩的工作特性，整体模型结构完整，装配关系符合机械设计原理，可用于机械原理教学演示、传动系统结构展示、相关设备的虚拟装配仿真等场景，清晰展现了万向轴通过十字铰接结构补偿轴线偏移、实现变角度动力传输的核心功能。
