垂直轴齿轮传动减速箱结构设计

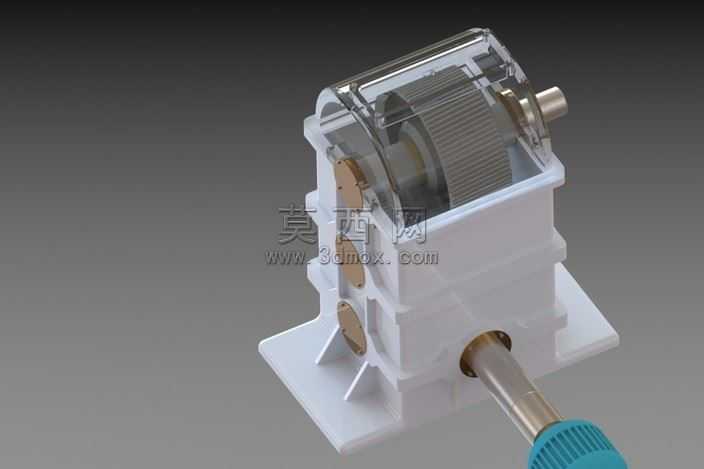

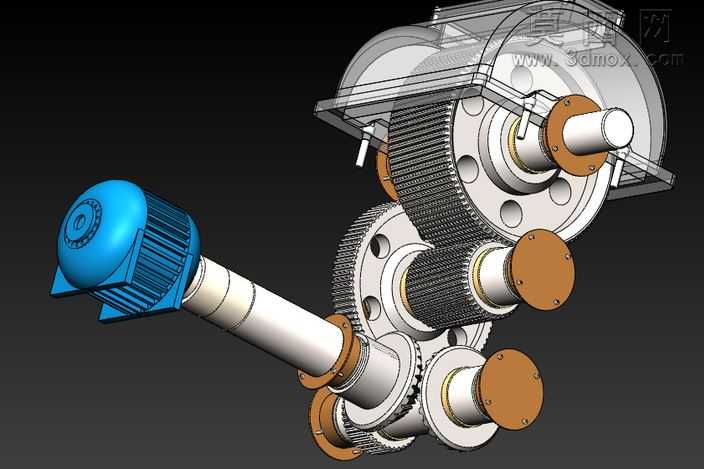

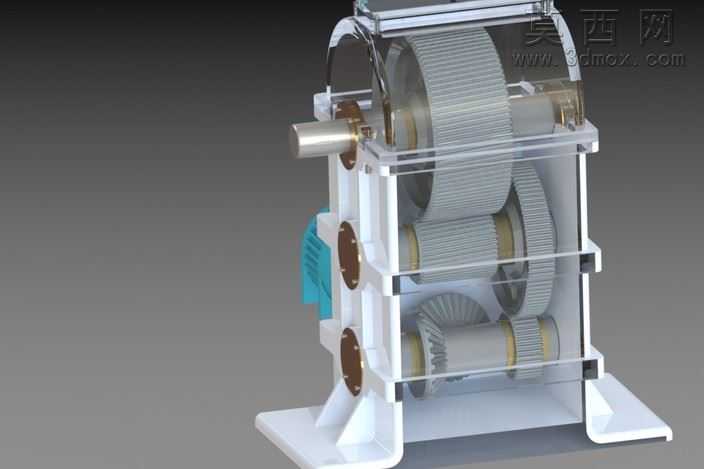

本作品为垂直轴布局的齿轮传动机构三维建模成果，建模过程严格遵循机械传动设计规范，在SolidWorks平台完成全参数化零件建模与虚拟装配。建模阶段首先完成各传动齿轮的参数化构建，依据直齿轮啮合原理绘制齿廓渐开线，通过拉伸、阵列特征完成轮齿、轮毂、键槽等结构的精准建模，保证齿形参数符合传动啮合的精度要求；随后完成箱体、输入输出轴、轴承安装位、端盖、底座等配套零件的建模，箱体采用剖视可视化结构设计，可直观展示内部传动链路，底座设置加强筋结构提升安装稳定性，输入轴端设计防滑握持结构便于直观展示传动效果。装配阶段严格按照实际机械装配的约束关系添加配合，保证各齿轮轴线垂直交错、啮合间隙符合设计要求，轴类零件与箱体轴承位实现同轴度配合，端盖与箱体安装孔位完全对齐，无干涉错配问题。材质与渲染环节，针对不同零件赋予对应材质属性：齿轮零件赋予合金钢材质，体现金属传动件的质感与强度特性；箱体外壳赋予哑光白色工程塑料材质，清晰区分外部壳体与内部传动结构；透明视窗部分赋予高透亚克力材质，既保留内部结构的可视性，又还原真实减速箱观察窗的材质效果；金属轴类零件赋予抛光不锈钢材质，突出轴类加工件的光洁表面特性；渲染阶段采用柔和工业场景布光，通过多角度光影突出零件轮廓与装配层次，剖视视角清晰展现三级直齿轮垂直传动的完整啮合链路，直观呈现动力从垂直输入轴经多组齿轮减速后从水平输出轴传递的全过程。设计思路上采用垂直轴交错传动布局，可在有限安装空间内实现动力传递方向的90度转换，同时通过多组不同齿数的直齿轮啮合实现设定减速比，箱体的分层结构设计便于内部零件的安装与后期维护，底座的安装孔与加强筋设计保证机构运行时的结构稳定性，整体模型完整还原了垂直齿轮传动减速机构的结构原理与装配关系，可用于机械原理教学演示、传动结构方案验证等场景。
