紧凑型行星齿轮传动机构三维建模设计

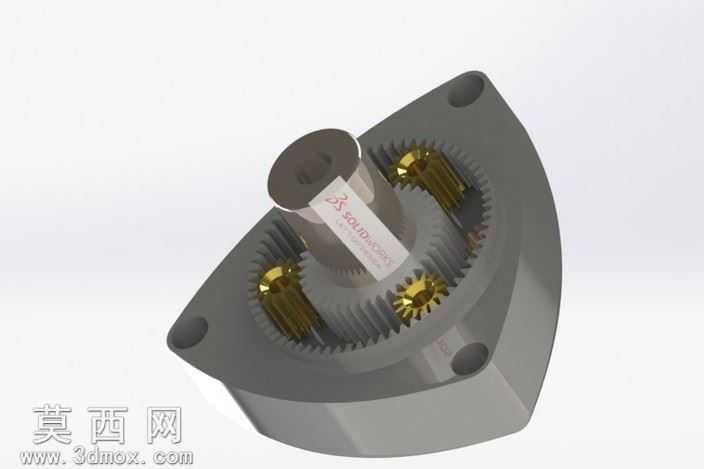

本作品为行星齿轮传动机构的三维建模成果，建模过程依托三维参数化设计思路完成，首先对行星齿轮传动的核心构成进行拆解，明确内齿圈、太阳轮、行星轮、行星架、安装壳体五大核心组成部分的尺寸配合关系，建模初始阶段先确定传动比参数，以此反推各齿轮的模数、齿数、压力角等核心齿形参数，保证齿形啮合的精准度，避免后续装配出现干涉问题。齿形建模阶段采用参数化草图绘制渐开线齿廓，通过拉伸、阵列等基础特征完成单个齿轮的实体构建，其中三个行星轮沿太阳轮周向均匀排布，建模时通过圆周阵列约束保证行星轮的位置精度，同时确保每个行星轮同时与中心太阳轮、外侧内齿圈形成正确的啮合关系，齿侧间隙控制在合理传动公差范围内。安装壳体采用三角形带安装耳的结构设计，建模时预留对应安装孔位，壳体内部腔体尺寸与内齿圈外径形成过盈配合约束，模拟实际装配中的压装固定效果；中心输入轴与太阳轮采用同轴心配合，轴段表面做简化的标识纹理处理，还原实际零件的外观特征。材质与渲染阶段，对不同零件赋予差异化材质属性：齿轮类零件赋予金属合金钢材质，调整金属粗糙度参数模拟精加工齿面的金属光泽，安装壳体赋予哑光铸铝材质，区分不同零件的材质质感；渲染时采用柔和的环境光搭配定向补光，清晰展现内部齿轮的啮合结构与装配层次，避免阴影遮挡核心传动结构。整体建模过程严格遵循行星齿轮传动的装配逻辑，所有配合关系均按照实际机械装配约束添加，完成装配后进行全局干涉检查，确认各运动部件无碰撞、无错位，完整还原行星齿轮传动紧凑、大传动比的结构特点，可用于传动原理演示、结构方案验证等场景。
