带皮带轮的二级齿轮减速箱结构

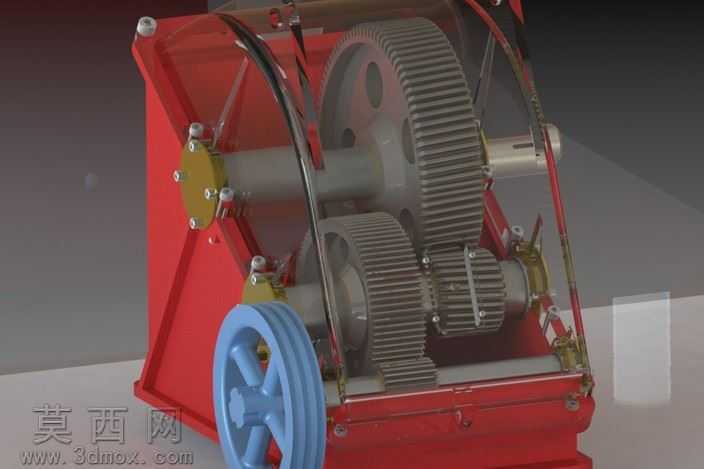

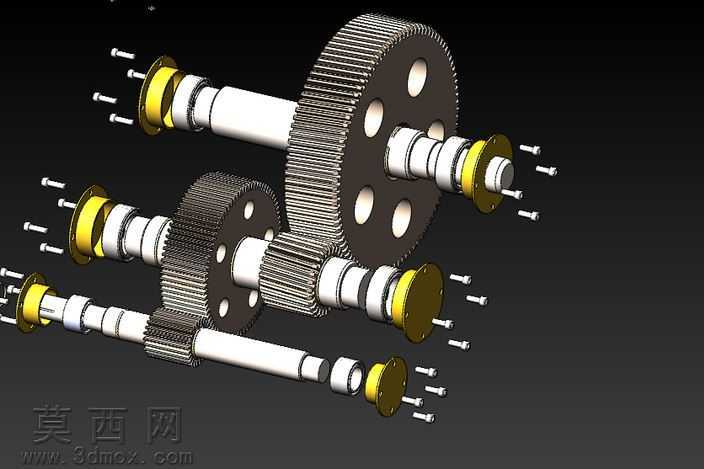

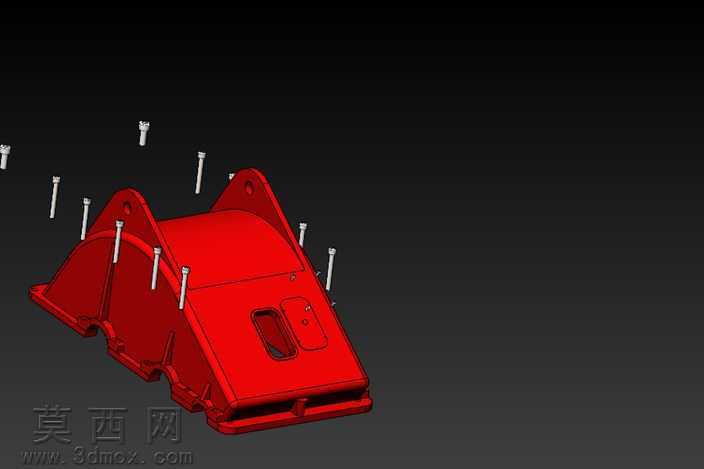

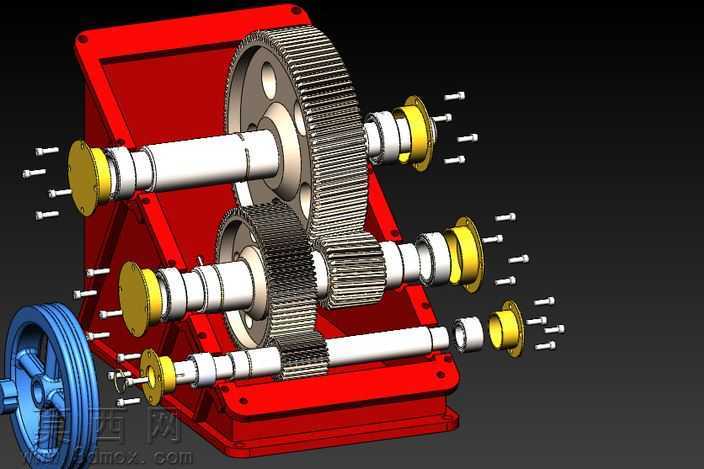

本作品为二级圆柱齿轮减速装置的三维建模成果，建模过程严格遵循机械传动设计规范，完整还原减速装置的全部核心结构。建模阶段首先搭建整体装配基准，以箱体为核心固定构件，依次完成输入轴组件、中间轴组件、输出轴组件的定位装配，确保各轴系的同轴度、平行度符合齿轮传动的安装精度要求。模型完整还原了各级传动齿轮的齿形细节，从输入侧的三角带轮开始，动力经带轮传递至第一级小齿轮，通过啮合带动中间轴上的大齿轮完成第一级减速，再经中间轴上的第二级小齿轮啮合输出轴大齿轮，实现二级减速的动力传递路径，所有齿轮的模数、齿数、传动比匹配均符合减速装置的常规设计逻辑。材质与渲染层面，针对不同构件匹配对应材质属性：箱体采用铸铁材质表现，还原铸造壳体的哑光金属质感与厚重结构特性；传动齿轮采用调质钢材质，表现齿面加工后的金属光泽与精密加工质感；输入侧三角带轮采用工程塑料材质，还原带轮的蓝色哑光外观与槽型结构细节；紧固件、轴承端盖等标准件采用镀锌钢材材质，区分不同构件的材质差异。渲染阶段通过合理的光影布置，清晰展现箱体内部的传动结构布局，半透明化的侧盖设计可直观观察内部齿轮的啮合状态、轴系的支撑结构，同时还原了箱体外部的安装吊耳、密封端盖、紧固螺栓、观察口等细节结构。设计思路上，该减速装置采用展开式二级圆柱齿轮布局，结构简单维护便捷，适用于常规工况下的减速增扭需求，输入侧采用带轮传动可起到缓冲吸震、过载保护的作用，各级齿轮的布置充分考虑了箱体内部的空间利用率，轴系支撑采用两端轴承固定的方式，保证传动过程的稳定性，箱体底部设置放油结构、上部设置透气结构，符合减速装置的实际使用设计要求，整体模型结构完整，装配关系清晰，可用于机械原理教学、结构参考等场景。
