工业格栅式带栏杆钢平台结构设计

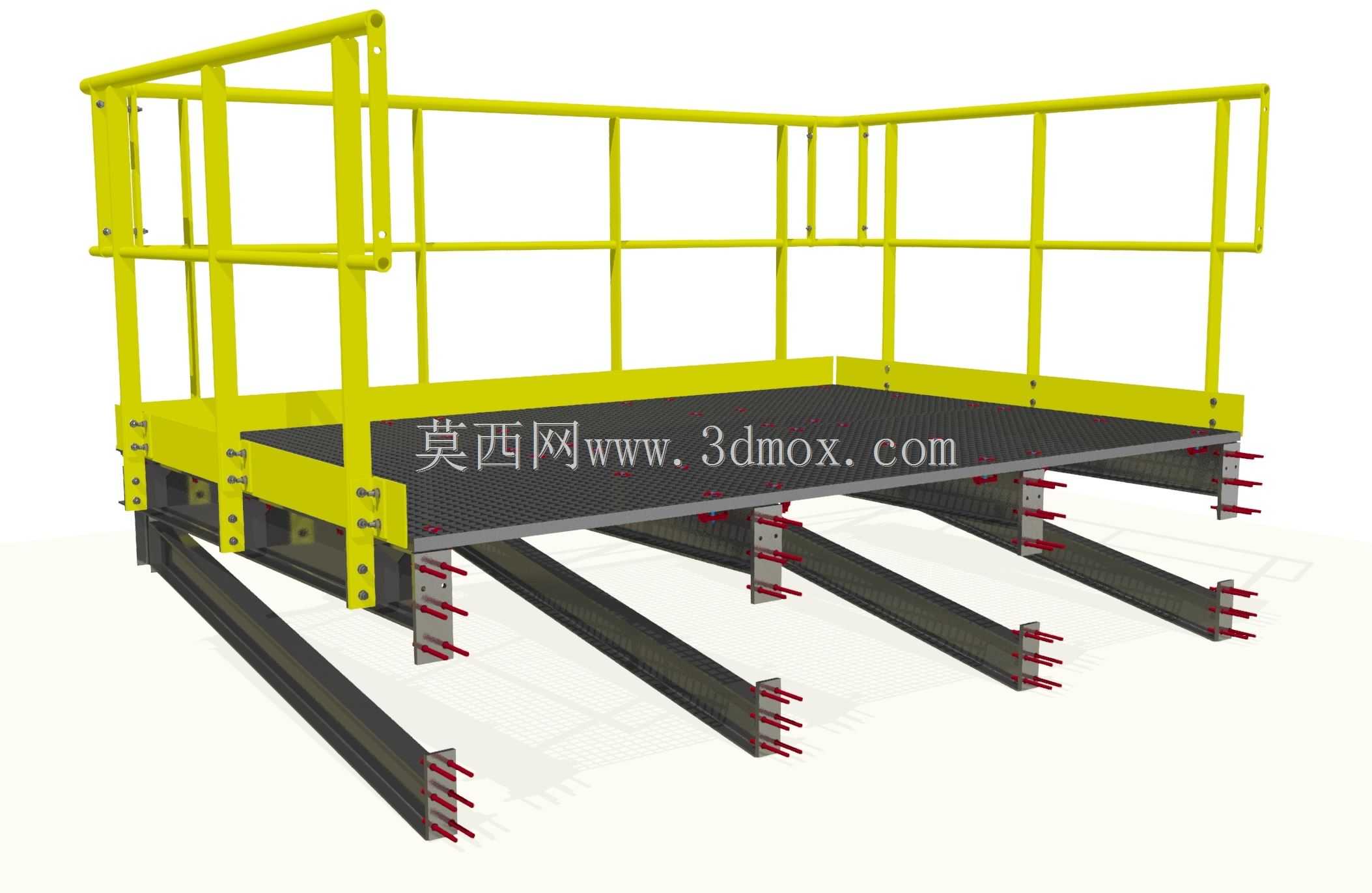

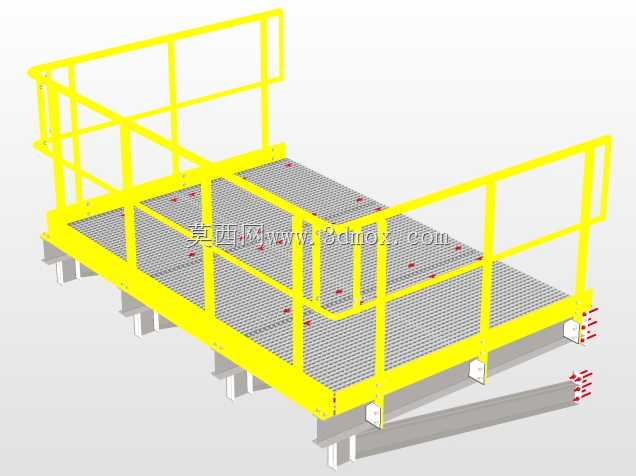

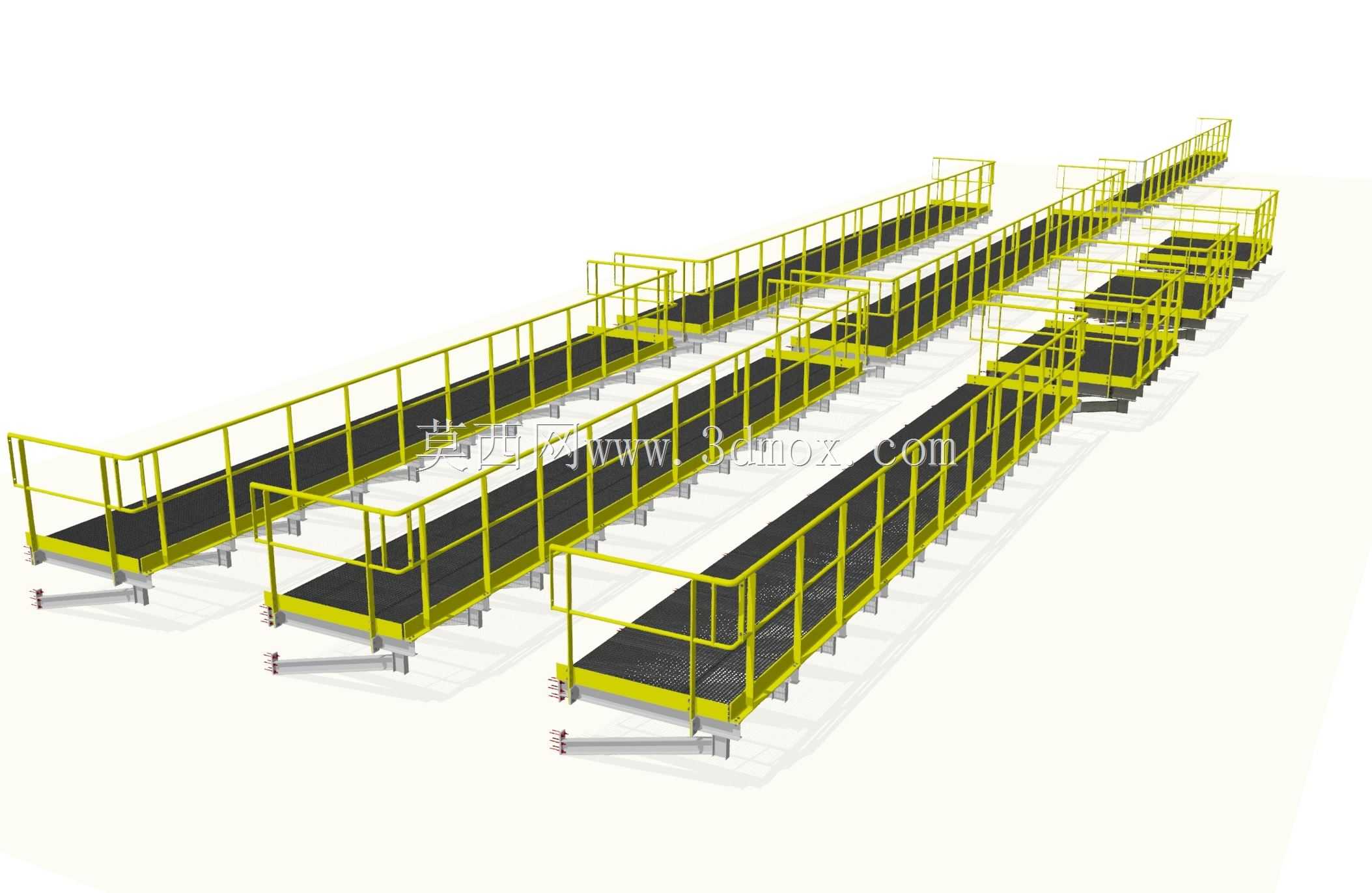

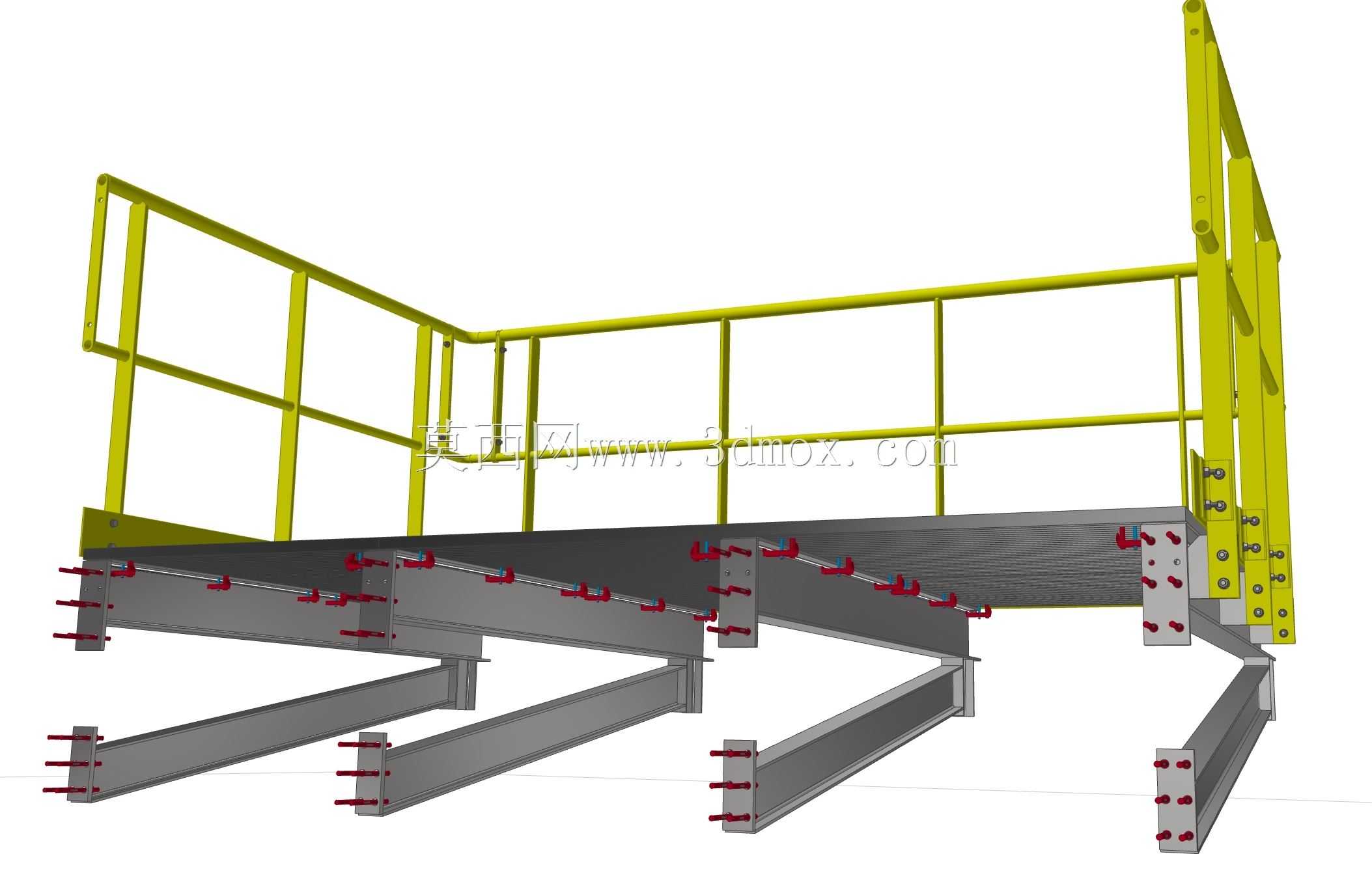

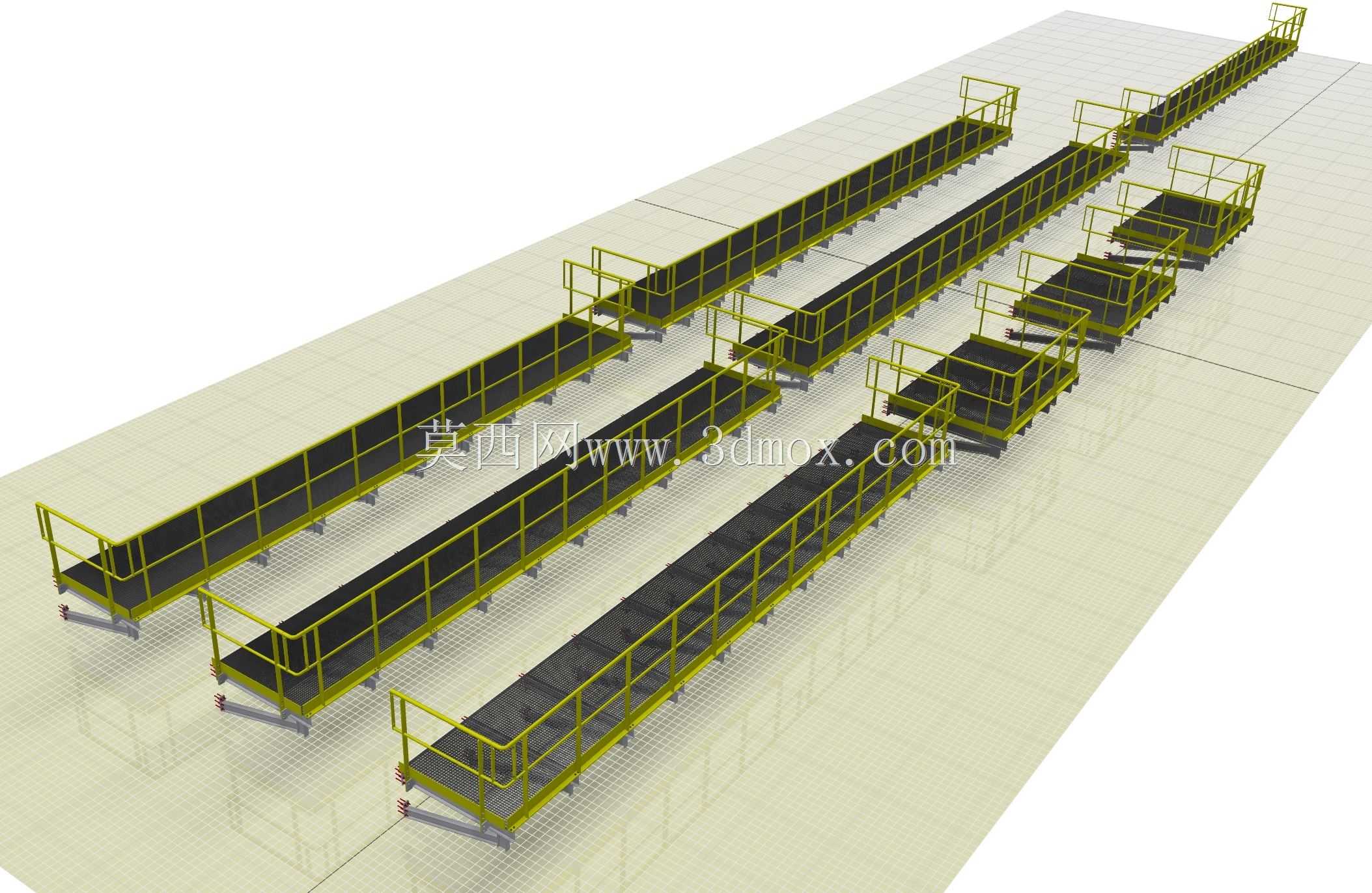

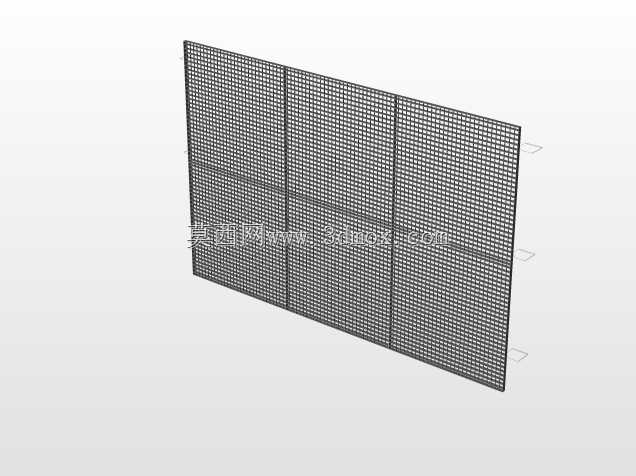

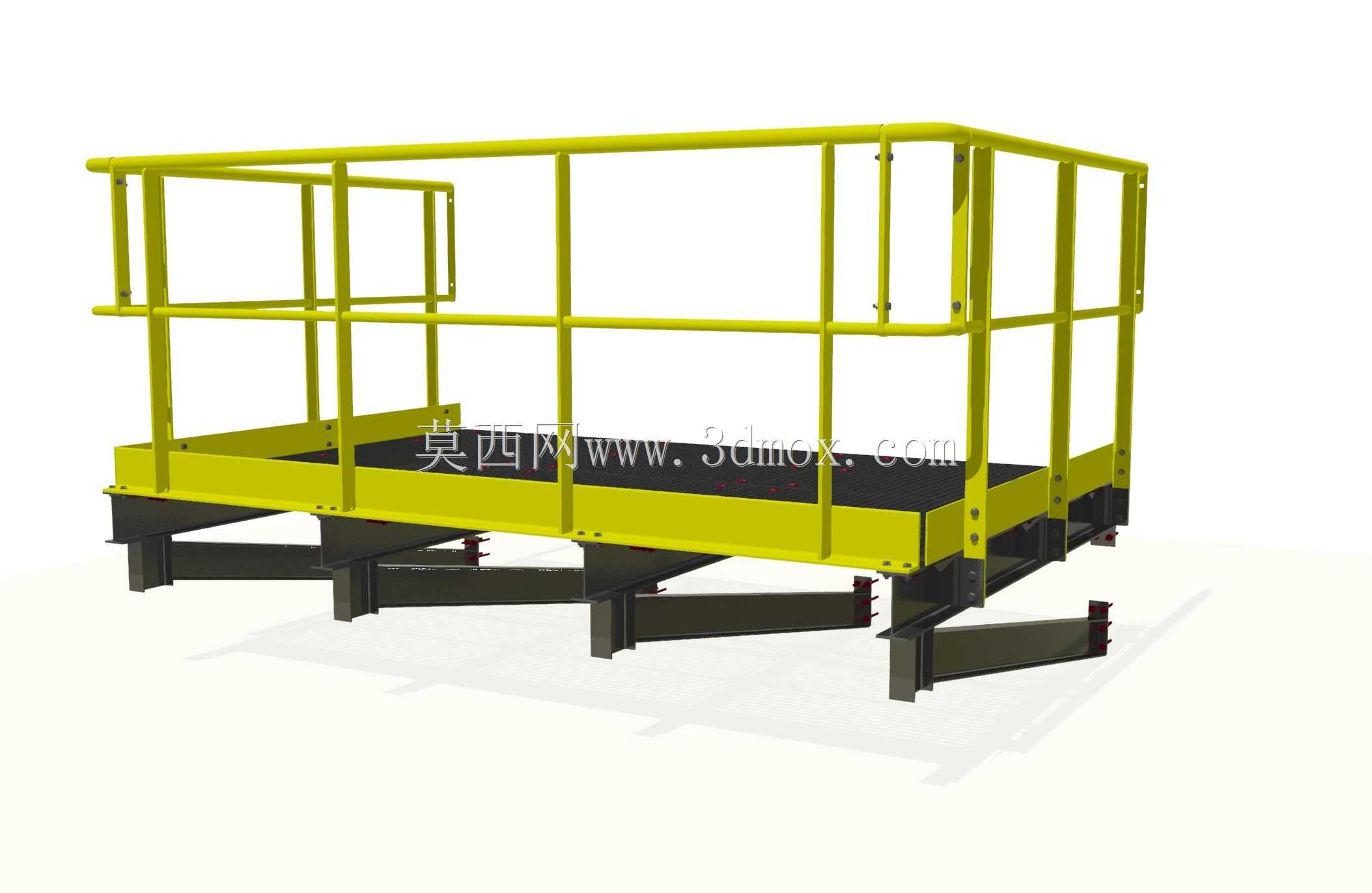

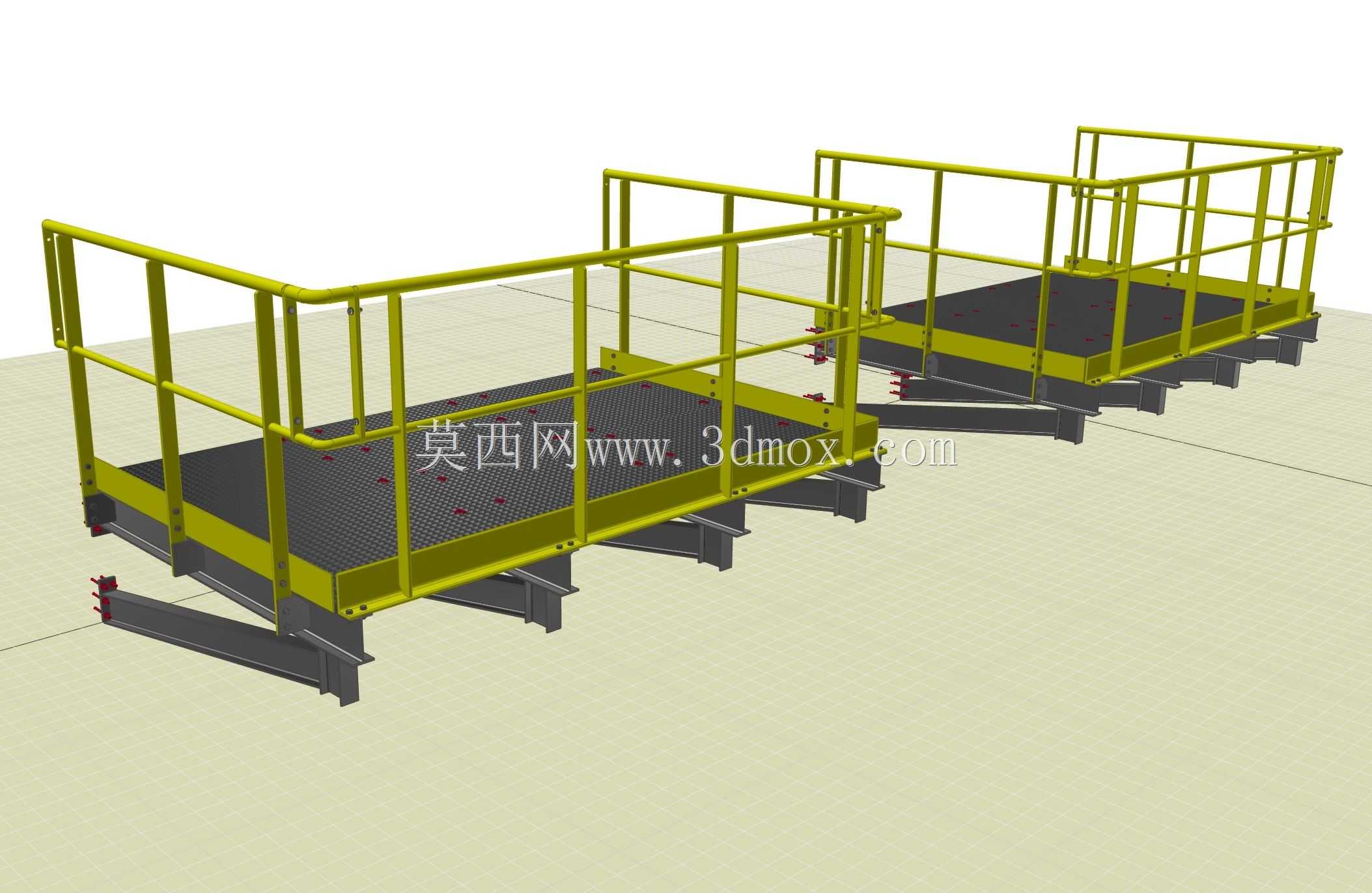

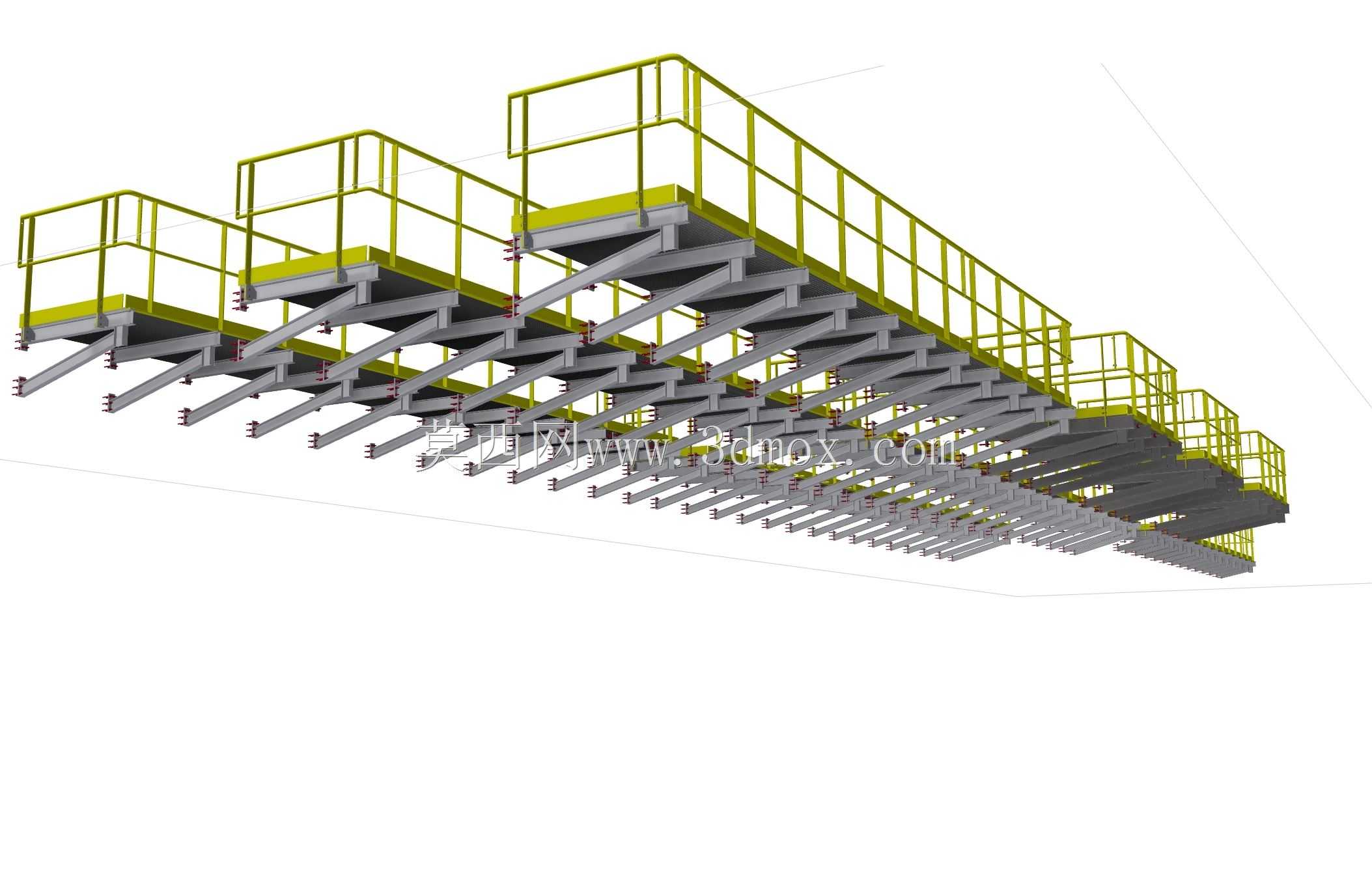

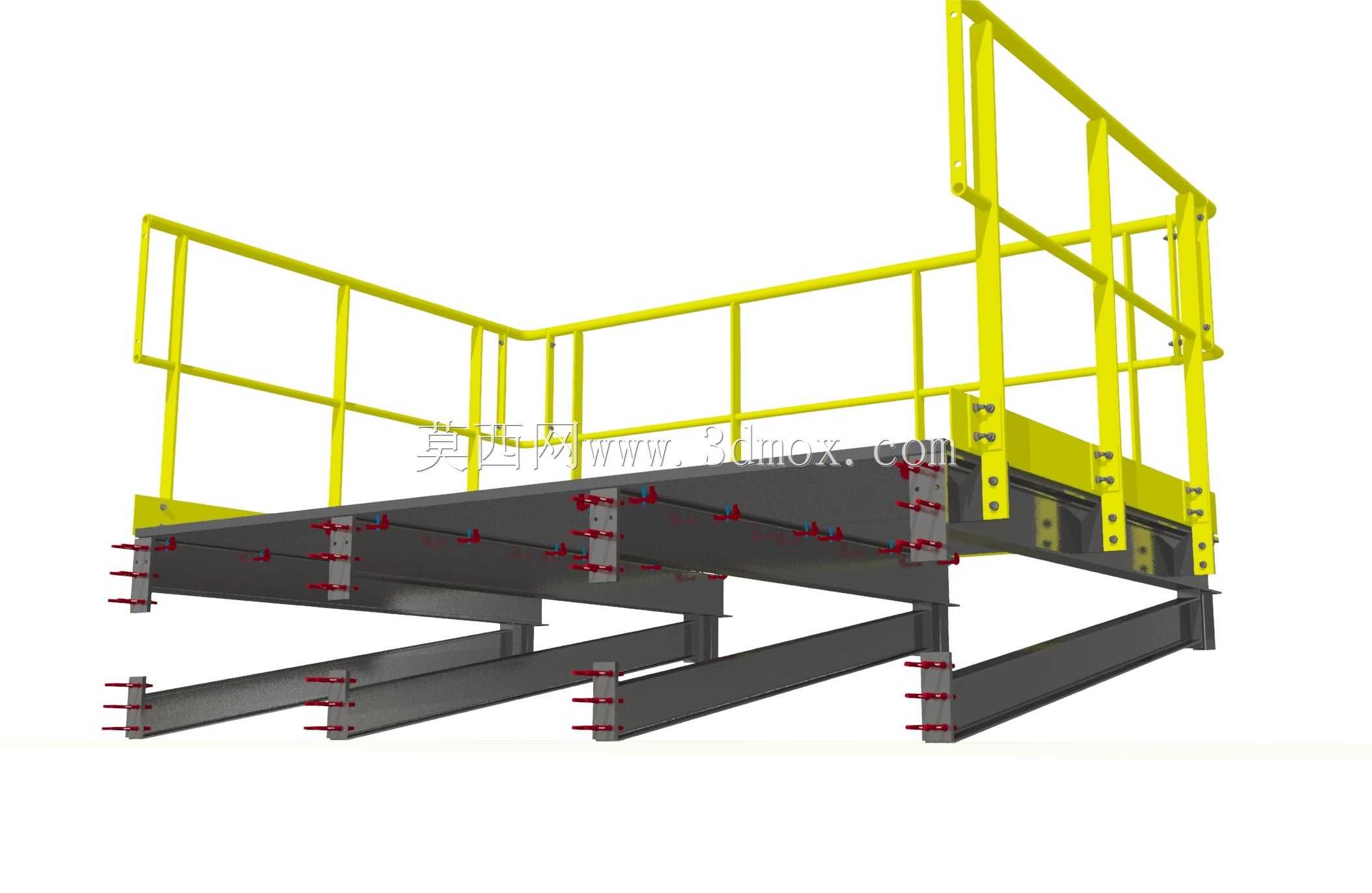

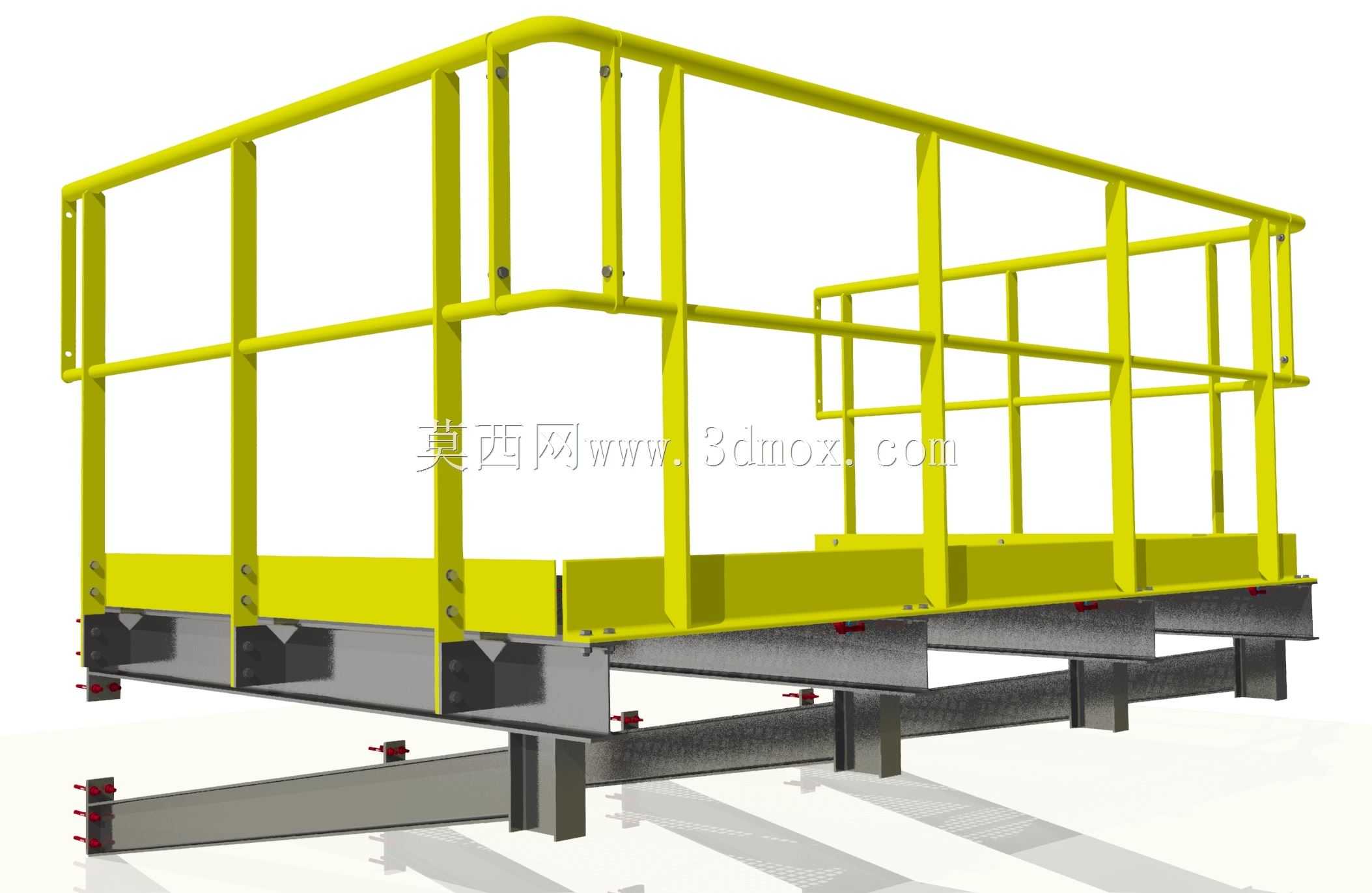

在工业厂区的设备巡检、物料临时中转、高位操作工位搭建场景中，这类格栅式钢平台是十分常用的钢结构承载构件，区别于全封闭钢板平台，格栅板面的镂空设计能快速排走平台表面积水、散落的工业碎屑与灰尘，在户外设备区、潮湿生产车间使用时，能避免板面湿滑带来的作业安全隐患，同时镂空结构能大幅降低平台整体自重，减少下部支撑结构的载荷负担。从结构设计逻辑来看，这款钢平台采用分块格栅板拼接的形式，单块格栅板的边框采用等边角钢焊接成型，内部承载格栅采用扁钢与扭绞方钢正交焊接的结构，扁钢沿平台跨度方向布置作为主要承力筋，扭绞方钢沿垂直于扁钢的方向等距排布，既起到分隔格栅间隙、防止小尺寸物件意外坠落的作用，也能对扁钢形成侧向约束，避免扁钢在集中载荷作用下发生侧向失稳。平台侧边预留的安装耳板是现场安装的关键定位结构，耳板上预先加工的螺栓孔能实现平台段与段之间、平台与下部支撑立柱、侧边栏杆的快速栓接，不需要现场大量焊接作业，能大幅缩短高空安装的作业周期，也方便后期平台的移位改造与局部构件更换。平台配套的栏杆采用与主体同材质的型钢制作，栏杆立柱与平台侧边的安装耳板通过螺栓紧固，横杆沿立柱高度方向分三层布置，最底部的横杆距离平台板面的间隙控制在安全规范要求范围内，防止作业人员脚部意外滑出平台边缘，中间与上部的横杆能为作业人员提供可靠的扶靠支撑，在平台临边侧形成完整的防护边界。从安装边界来看，这款钢平台的单块拼接单元尺寸适配常规工业厂房的柱网间距，安装时不需要对原有厂房结构做大规模改造，下部支撑可搭配标准型钢立柱或直接依托现有设备的顶部结构做固定，平台板面的承载能力能满足常规单人巡检、轻型工具临时放置的载荷要求，格栅间隙尺寸经过优化，既能保证排水排屑效率，也能避免常规尺寸的扳手、螺丝刀等手动工具从间隙坠落，降低高空坠物的安全风险。在设计过程中，对格栅板的受力做了针对性优化，扁钢的厚度与排布间距经过载荷验算，在平台边缘1.5倍额定载荷的工况下，板面的最大挠度控制在规范允许范围内，不会出现明显的踩踏形变，平台所有钢构件表面都做了防锈处理，能适应户外露天、车间多油污多腐蚀介质的使用环境，延长构件的整体使用寿命。这类钢平台除了用于固定工位的操作面搭建，也可作为设备检修时的临时走道、仓储区域的高位拣选平台使用，拼接式的结构设计让平台可以根据现场实际的场地形状做灵活组合，不需要额外定制非标准构件，能适配不同尺寸、不同形状的安装区域，在老旧厂区的改造项目中，这种模块化的钢平台能很好地适配现场复杂的安装条件，减少现场施工的切割焊接工作量，降低施工过程中的安全风险。
