日产SR20DET涡轮增压排气歧管设计

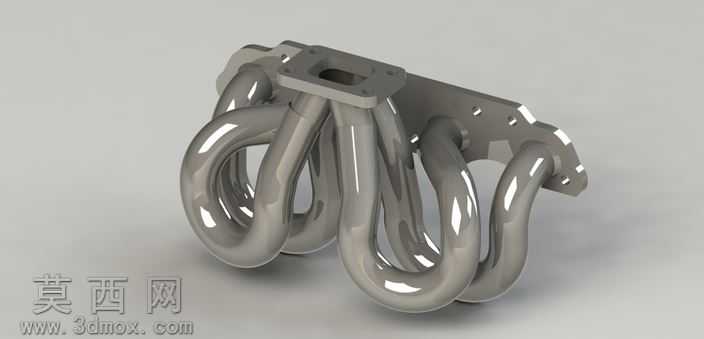

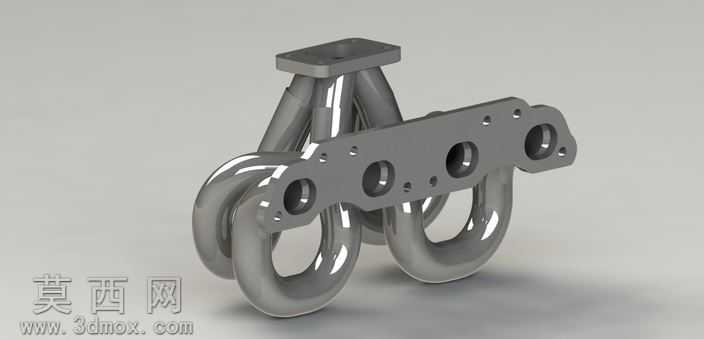

本作品为适配日产SR20DET发动机的涡轮增压排气歧管三维建模作品，建模阶段依托三维设计软件完成全参数化结构搭建，首先基于SR20DET发动机缸盖排气端口的安装基准、法兰定位孔位尺寸完成接口端的基准特征绘制，确保歧管安装面与缸盖排气侧的贴合精度，定位孔的孔径、孔距完全匹配原厂发动机的装配要求，避免后续装配出现干涉问题。歧管的管路部分采用等长化设计思路，针对直列四缸发动机的点火顺序，对四根排气支管的弯曲走向、管路长度进行反复调整，保证各缸排出的废气到达涡轮端入口的行程一致，减少各缸排气脉冲之间的相互干扰，提升涡轮增压器的响应效率，同时优化管路的弯曲曲率，避免出现过小的弯折角度导致排气阻力增大，保证废气排出的顺畅度。法兰部分分别设计了缸盖连接法兰与涡轮连接法兰，缸盖侧法兰加厚处理以提升高温工况下的结构强度，避免长期受热出现形变导致漏气问题，涡轮侧法兰匹配对应型号涡轮增压器的入口接口尺寸，同时预留了传感器安装位，可适配排气温度、排气压力等检测部件的安装需求。材质渲染阶段采用金属磨砂不锈钢材质进行效果呈现，还原高性能改装排气歧管的金属质感，对管路表面的反光、粗糙度参数进行反复调试，模拟金属部件经过抛光处理后的亮面质感，同时对法兰部分做了哑光金属处理，区分不同部件的材质差异，渲染过程中添加了柔和的环境光影，突出歧管管路的流畅弯曲造型与结构细节，清晰展现各支管的排布走向与连接关系。整体结构设计兼顾了排气效率与结构强度，支管之间的排布紧凑合理，在有限的发动机舱空间内完成管路布局，避免与周边的冷却管路、线束、发动机悬置等部件出现干涉，管路的壁厚参数参考高性能排气歧管的行业标准设定，保证在高温排气冲击下具备足够的结构可靠性，同时尽可能控制整体重量，适配性能改装场景下的轻量化需求。
