日产C34Stagea可调外倾角控制臂

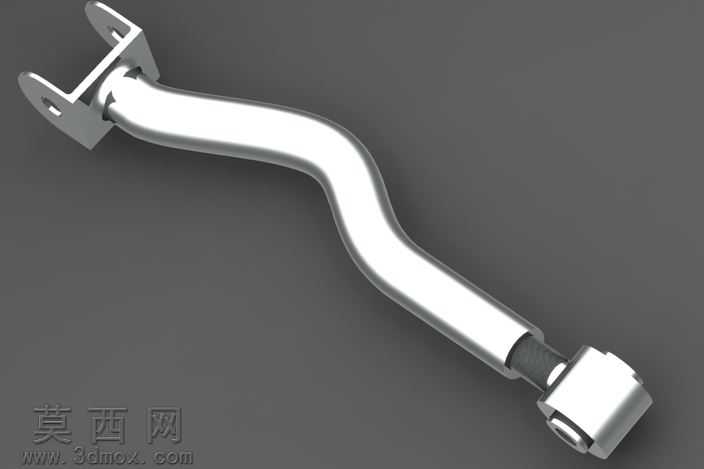

该可调外倾角控制臂是针对日产C34Stagea车型开发的改装替换部件，建模阶段首先对原厂外倾角测量臂的安装点位、孔位间距、连接结构进行1:1测绘还原，确保替换后与原车底盘安装位完全适配，无需额外打孔或修改基座。建模过程中采用参数化设计逻辑，将可调行程范围设定为正负20毫米，核心调节结构采用赫拉克冲壳式设计，将整体臂身拆分为两个通过细牙螺纹连接的分段结构，每旋转一圈可实现1毫米的长度调节，调节精度足以满足赛道驾驶、低趴改装等场景下的外倾角精细调校需求。材质渲染阶段选用哑光磨砂金属材质模拟锻造铝合金的表面质感，对臂身的弧形过渡曲面做了连续曲率处理，避免应力集中的同时优化视觉厚重感，两端的连接衬套孔位做了同轴度约束，确保安装后转动无卡滞。结构设计上在臂身中部预留了定位锁止孔，调节完成后可插入固定销防止螺纹松动，两端的叉形连接端与套筒连接端分别匹配原车的羊角与副车架安装点，整体受力路径经过优化，在加长调节行程的同时保证结构强度不低于原厂部件，建模时对螺纹连接段做了啮合干涉检查，确保全行程调节过程中螺纹配合顺畅无卡顿，渲染时添加了柔和的环境光遮蔽效果，清晰呈现臂身的曲面弧度与各安装孔的位置关系，直观展示部件的结构特征与调节逻辑。
