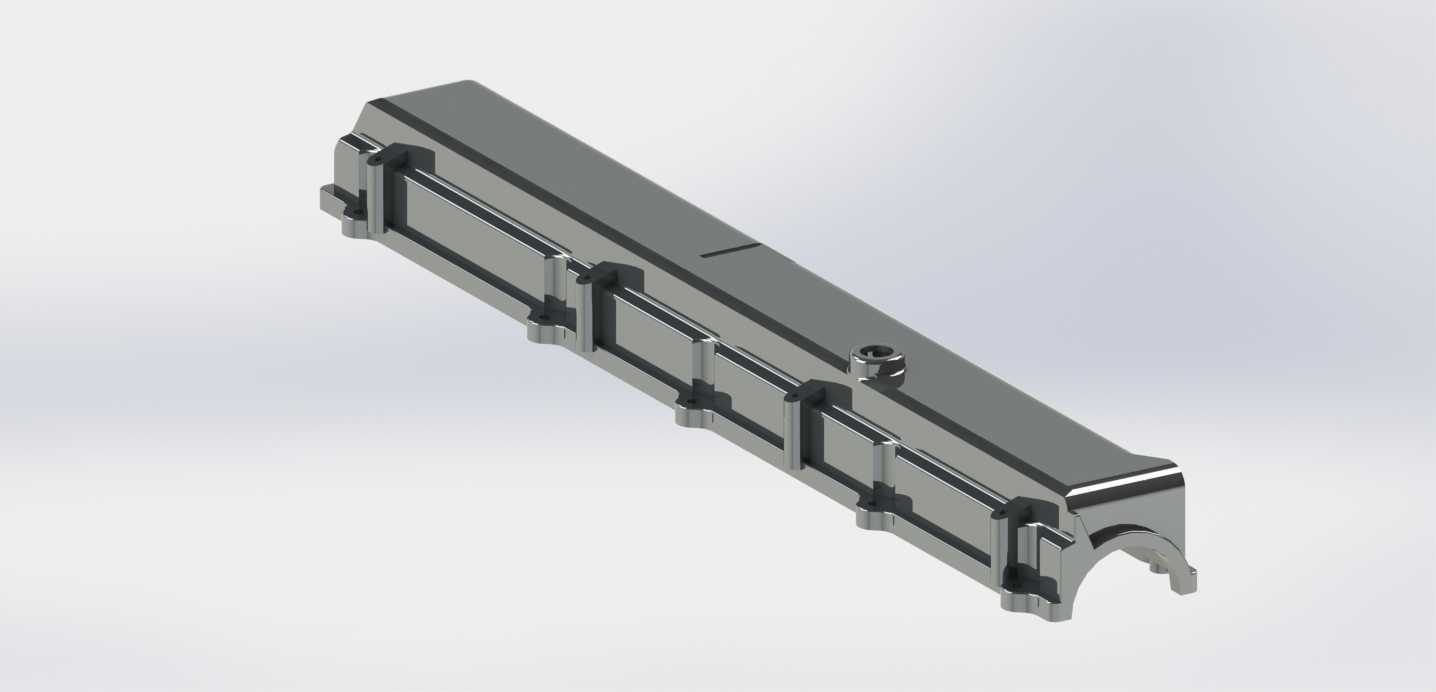

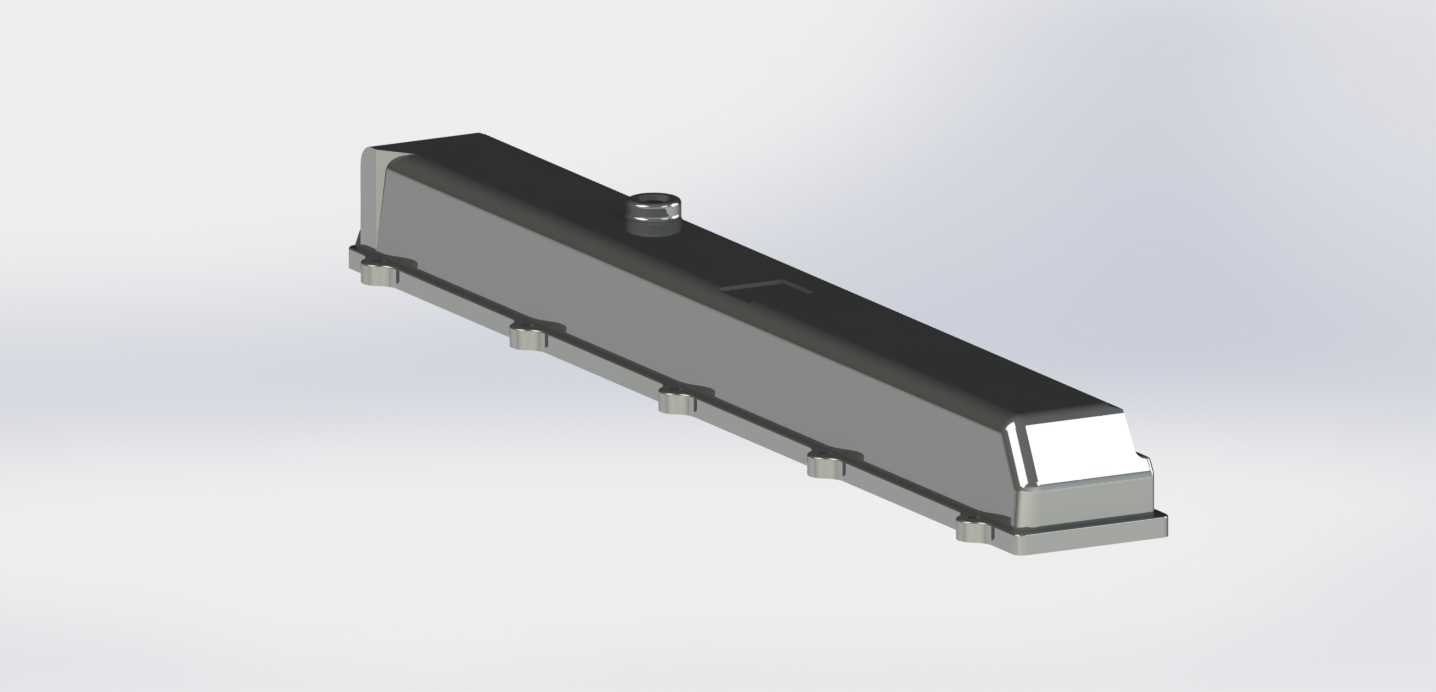

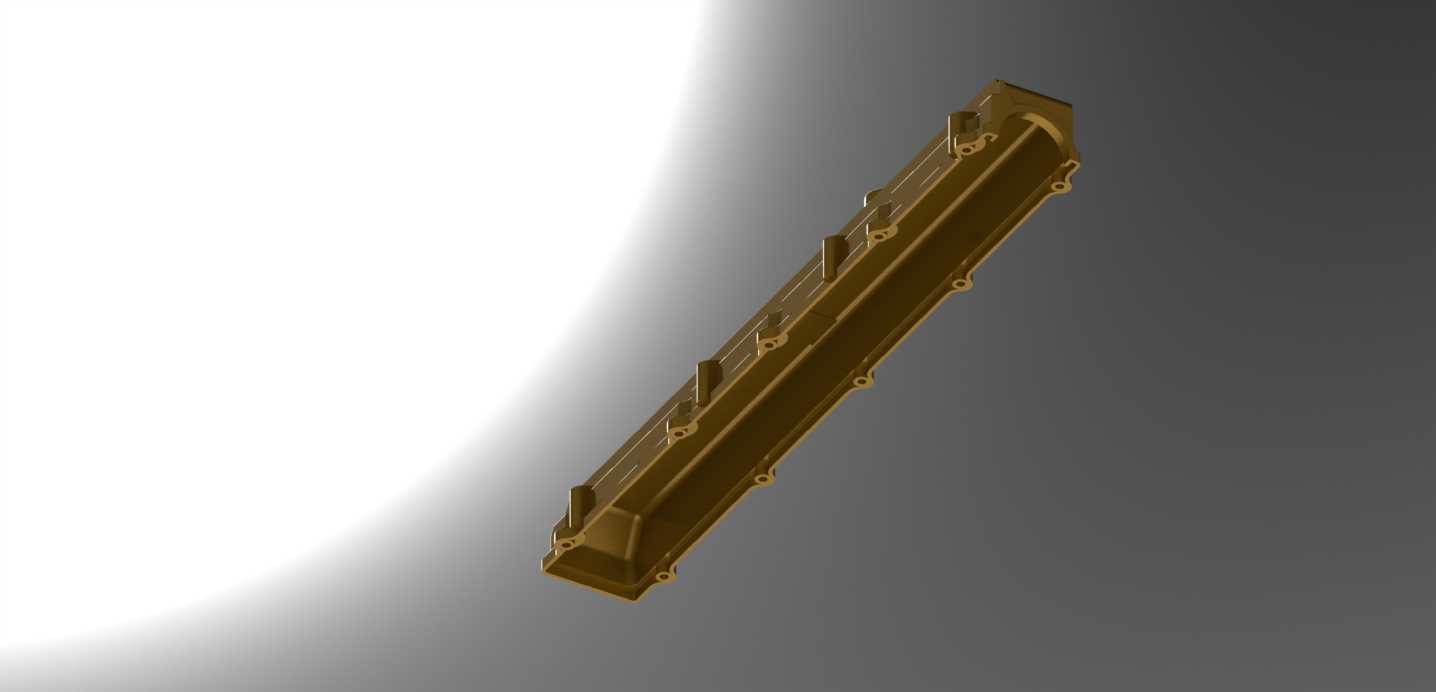

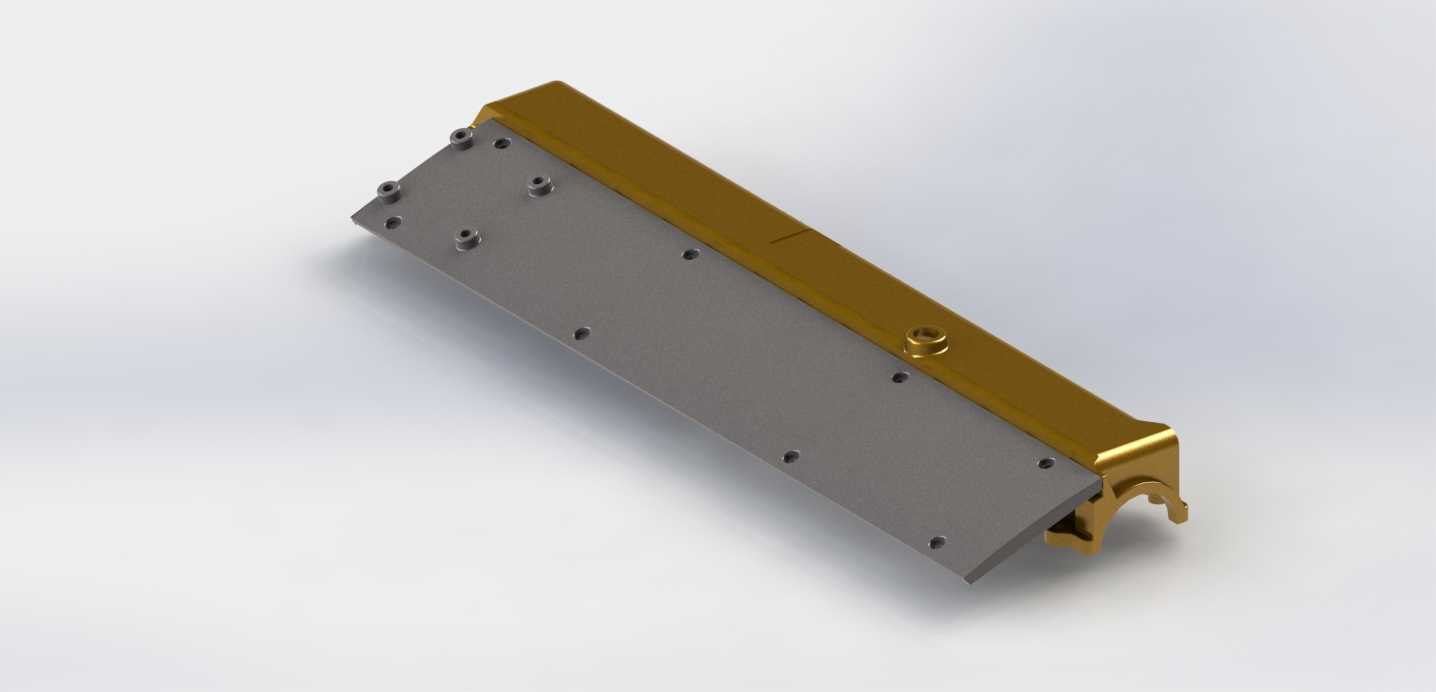

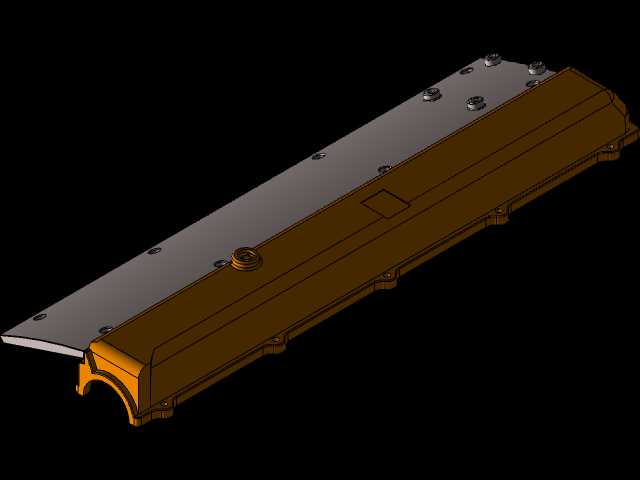

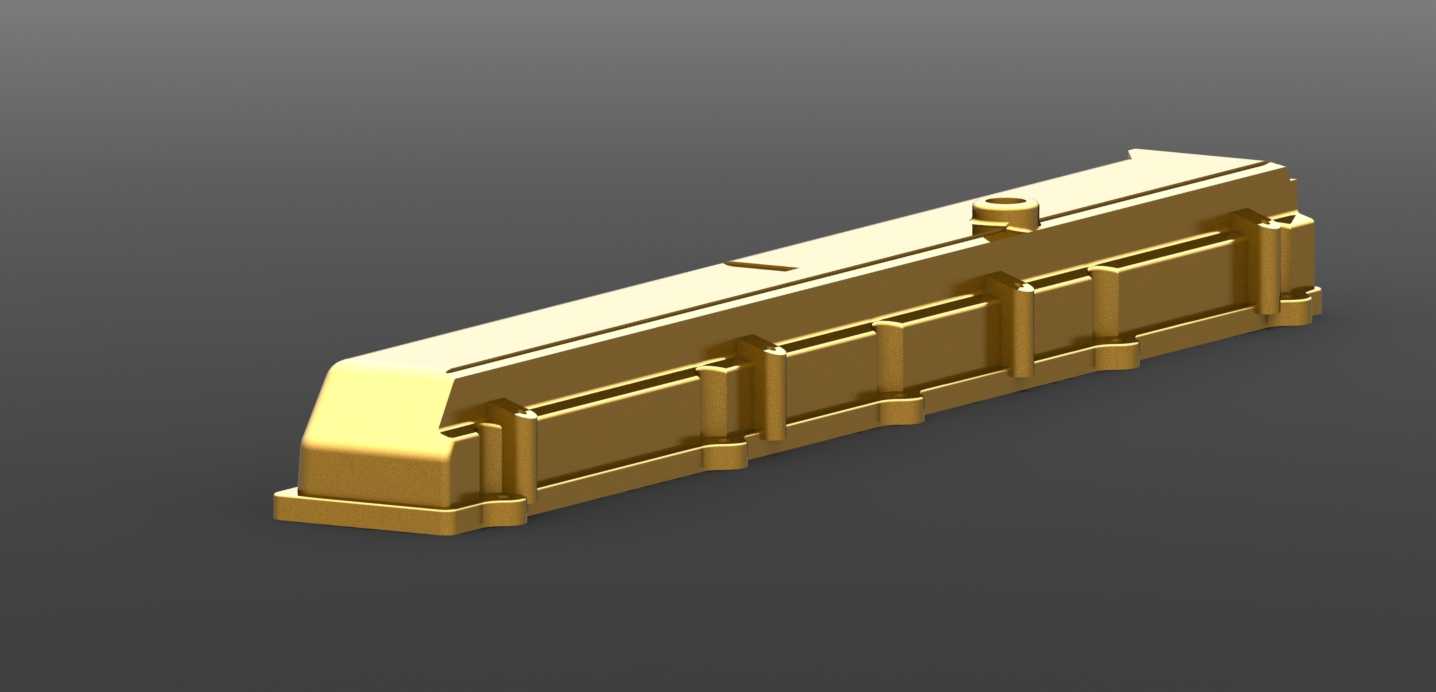

SkylineR33发动机RB25det摇臂盖结构

这款摇臂盖适配直列六缸涡轮增压发动机的缸盖上部安装位，核心作用是密封气门摇臂机构所在的缸盖顶部腔室，阻隔机油飞溅外泄，同时为火花塞安装提供定位基座，维持配气机构工作区域的密闭洁净环境。从结构设计来看，主体采用长条形异形腔体结构，一侧为平整的安装贴合面，沿贴合面轮廓均匀分布螺栓过孔，孔位间距严格匹配缸盖顶面的螺纹孔布局，安装时配合密封胶垫可实现均匀压紧，避免局部应力集中导致的密封失效。另一侧为带加强筋的弧形顶面，既提升了薄壁壳体的整体刚性，减少发动机高转速运行时的共振异响，也预留了机油透气的内部腔体空间，避免机油蒸汽在腔体内异常积聚。靠近输出端的位置集成了火花塞安装凸台，凸台内预制同轴安装孔，可直接适配对应规格的火花塞套筒操作空间，无需额外加装转接座，减少了装配环节的零件数量。安装边界方面，整体长度适配直列六缸缸盖的轴向尺寸，宽度方向避让了缸盖两侧的进排气歧管安装位，边缘的卡扣结构可固定发动机线束走向，避免线束与高温壳体直接接触出现老化破损。在实际装车场景中，这类摇臂盖多用于性能改装领域的直列六缸引擎升级，替换原厂塑料材质的气门室盖，金属材质的壳体可承受更高的机舱工作温度，在大马力增压调校的工况下，不会因为长期高温出现形变漏油的问题。设计过程中需要重点考量螺栓孔的位置度公差，每一个安装孔的同轴度误差需要控制在0.1mm以内，否则安装时会出现孔位错位强行锁紧导致的壳体开裂，同时贴合面的平面度要求控制在0.05mm范围内，保证密封垫受压均匀，不会出现局部渗油的情况。腔体内部的挡油板结构可在车辆急加速、急减速以及大角度过弯时，阻挡机油直接冲击密封垫位置，减少机油从呼吸阀溢出的概率，同时预留的机油回流孔可将腔壁凝结的机油顺利导回缸盖内部，避免机油滞留产生积碳。
