双开弧形自动启闭通行闸门结构

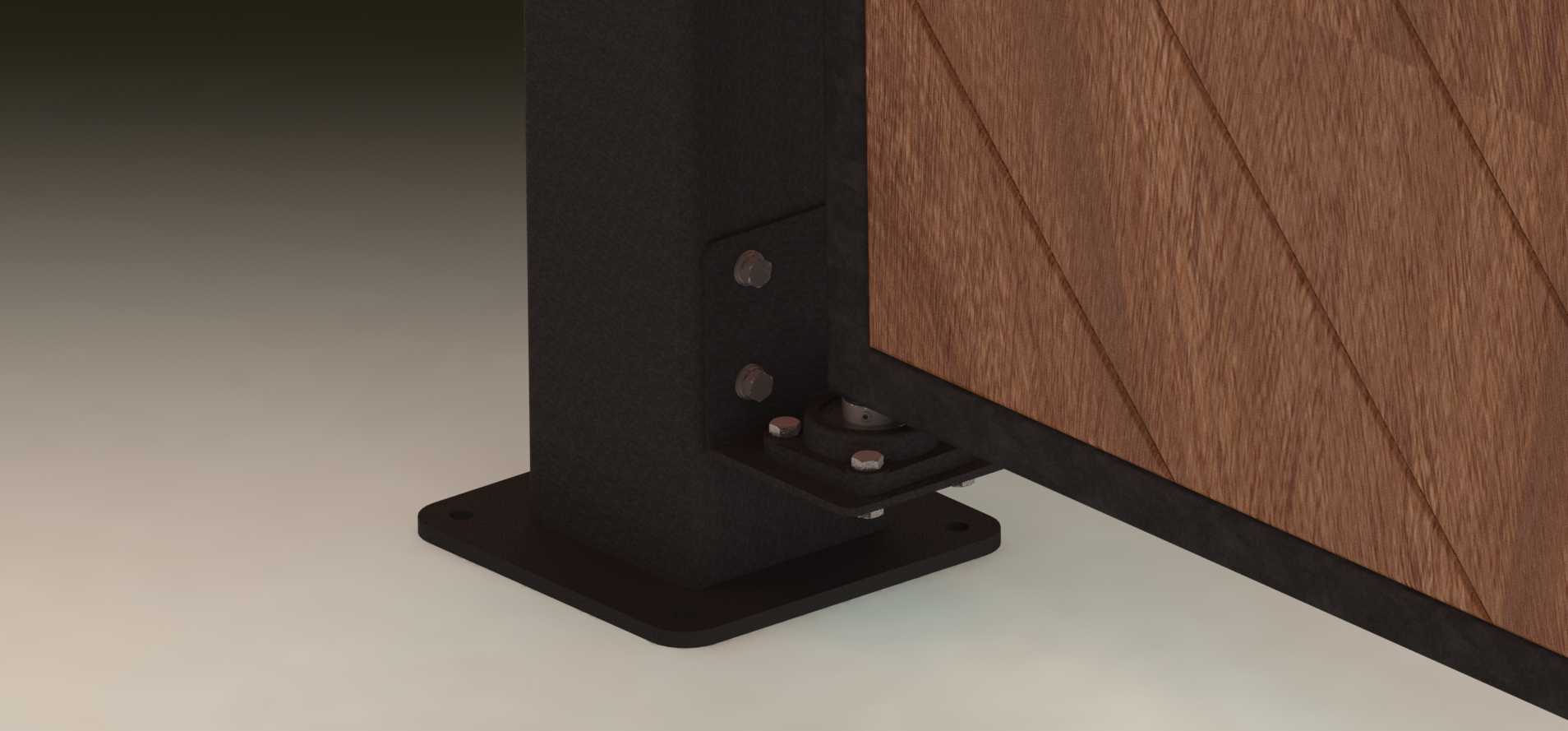

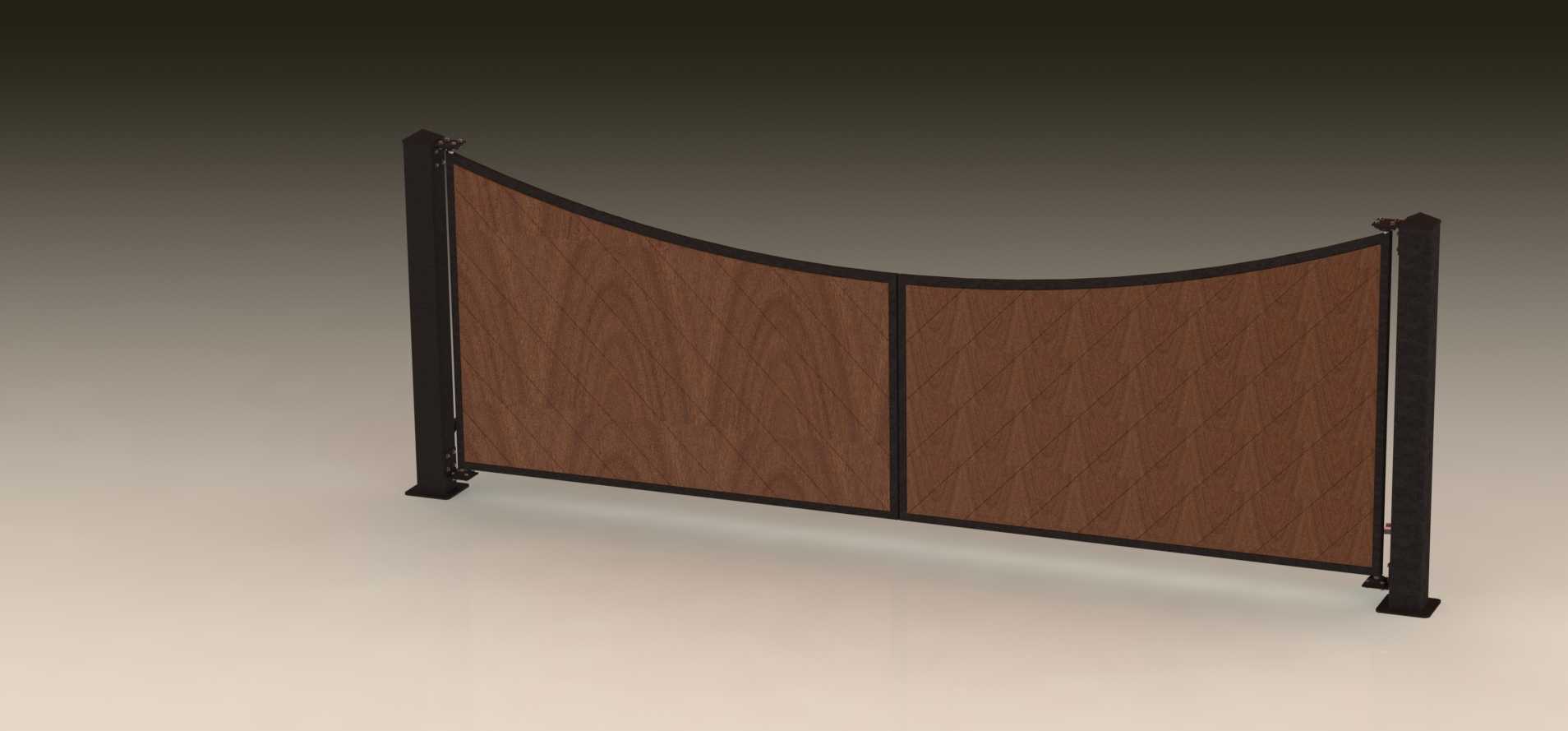

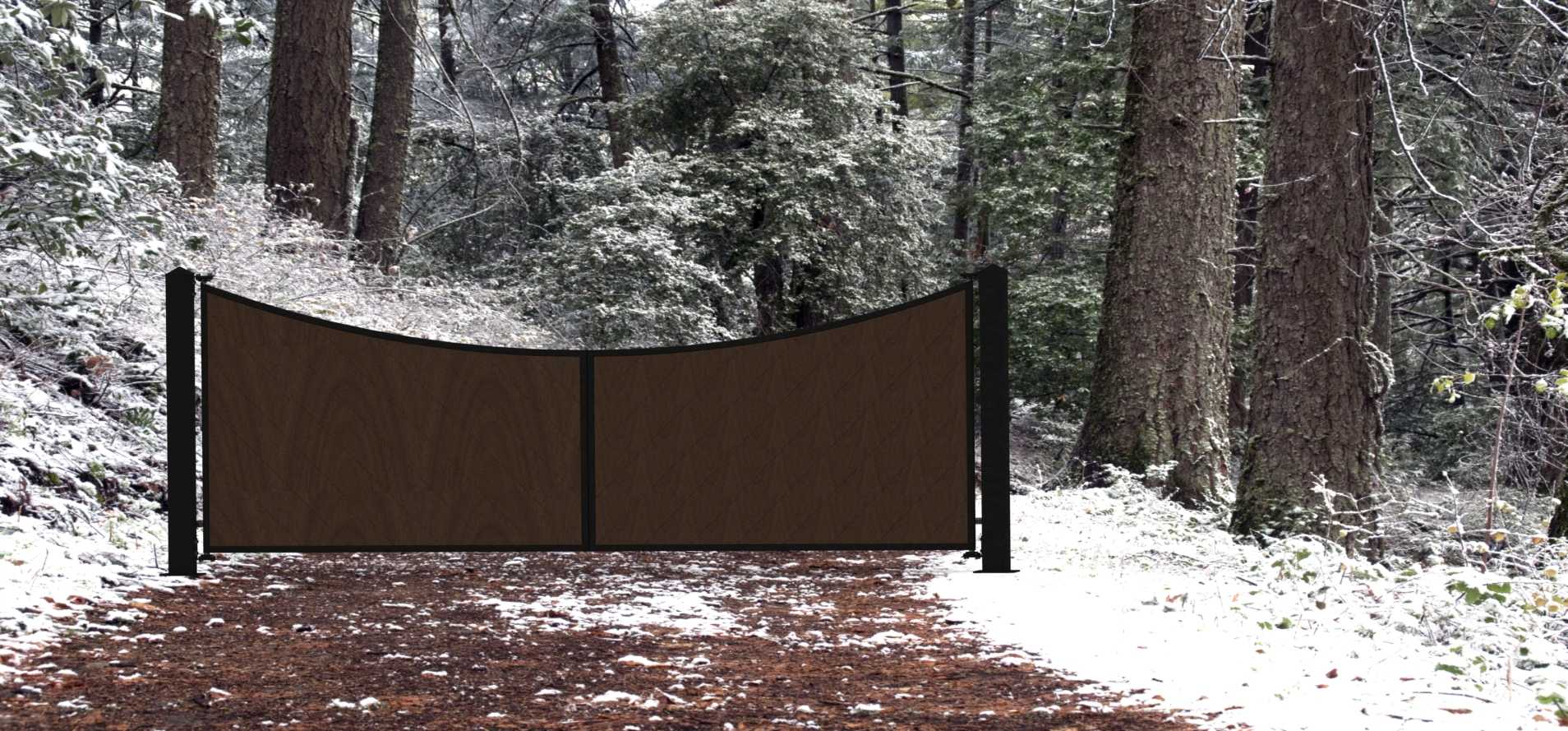

　　这款弧形双开闸门主要应用在园区出入口、厂区人行通道、景观区域分界这类需要管控通行权限的场景，替代传统手动平开门，适配需要自动启闭的通行管控需求，既可以作为独立的通道管控设备使用，也能和门禁系统、道闸控制系统联动，实现授权通行后的自动开关动作。从结构设计来看，闸门采用对称双扇弧形布局，顶部沿弧线做收边处理，相比常规直边平开门，弧形轮廓在闭合状态下能更好贴合弧形通道的边界，不会出现边角突出磕碰通行人员的问题，同时视觉上更柔和，适配景观园区、商业配套区域的装修风格，不会像金属直边闸门那样过于生硬。门扇主体采用框架嵌板结构，两侧立柱作为主要承重支撑件，底部通过带安装孔的法兰底板和地面固定，安装时需要提前在地面预埋固定螺栓，

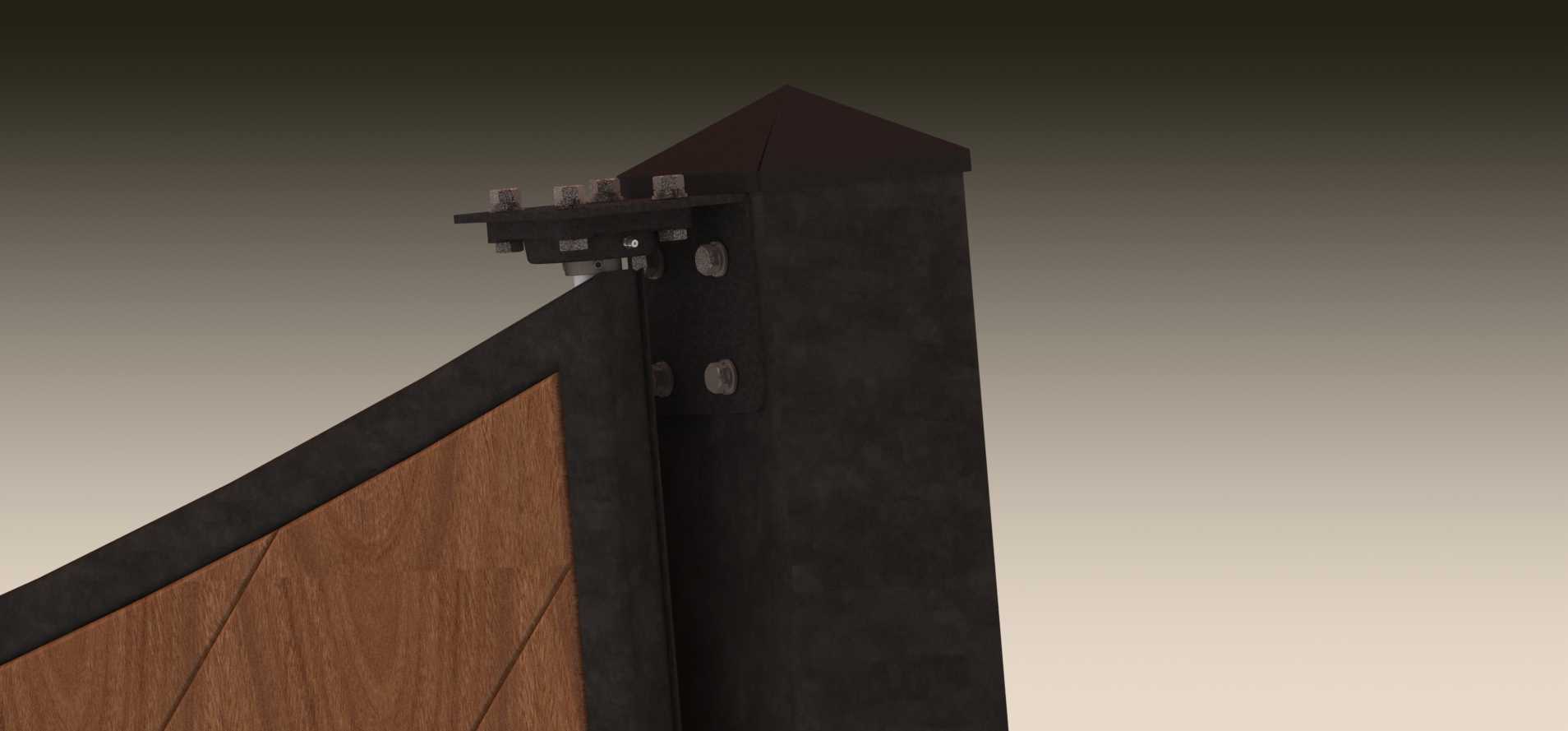

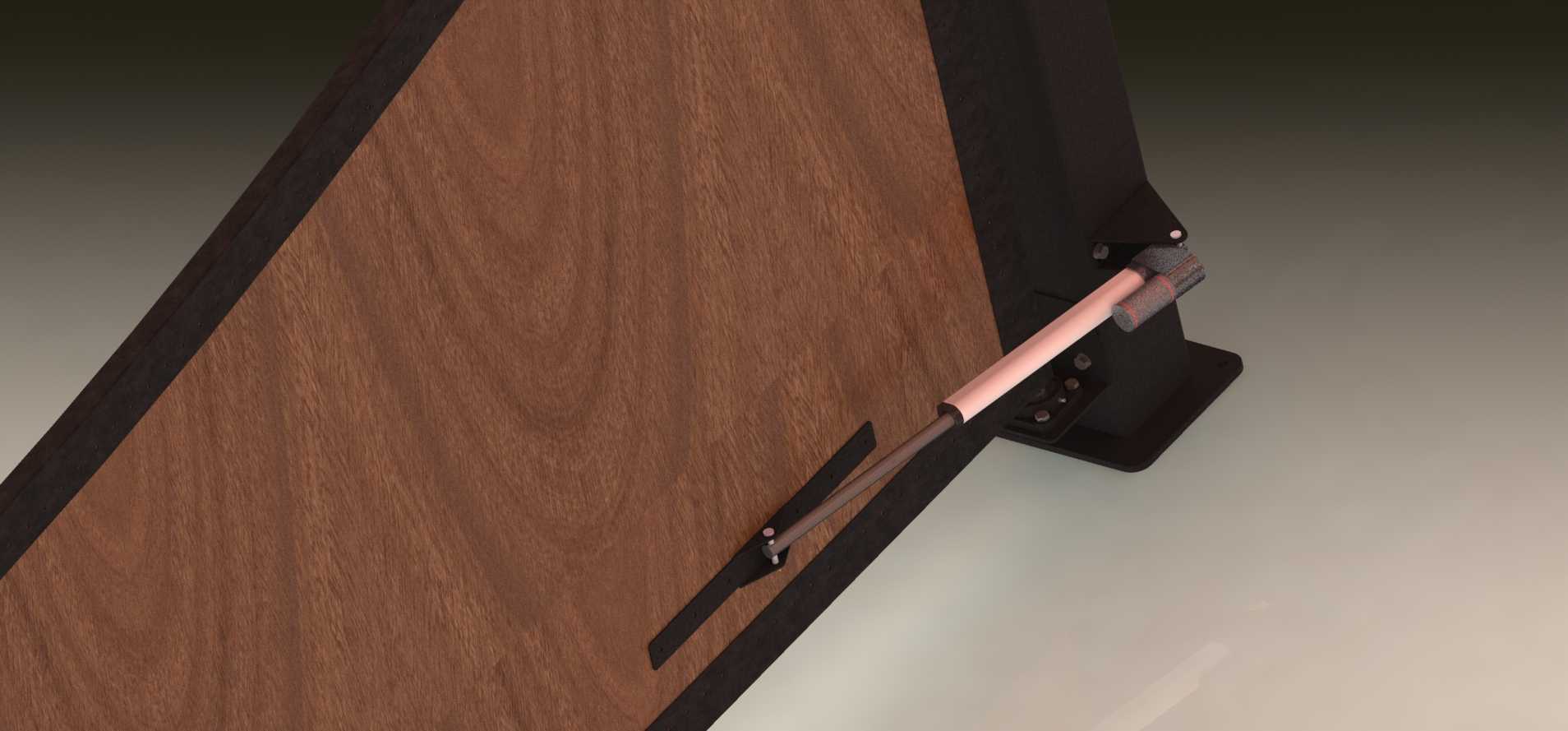

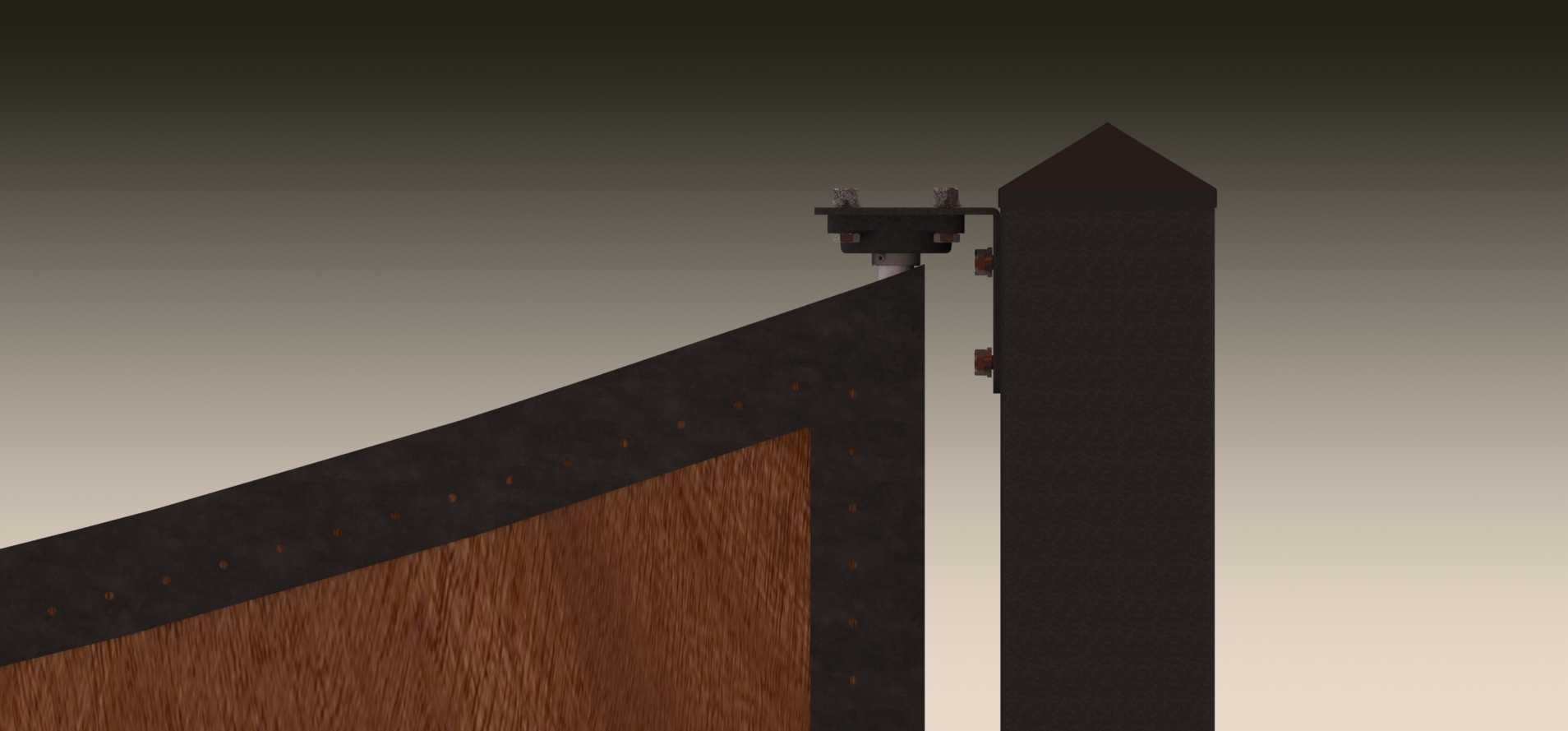

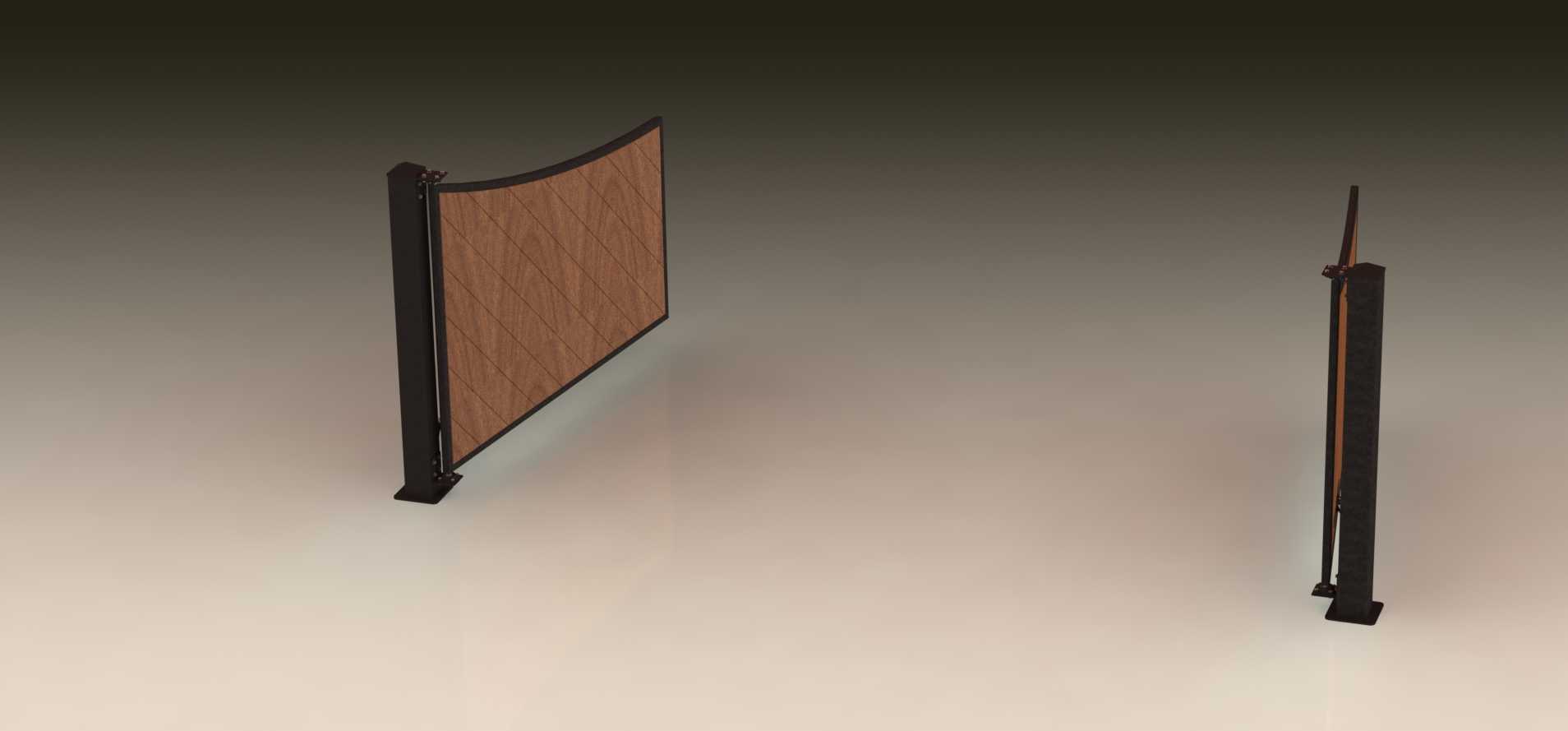

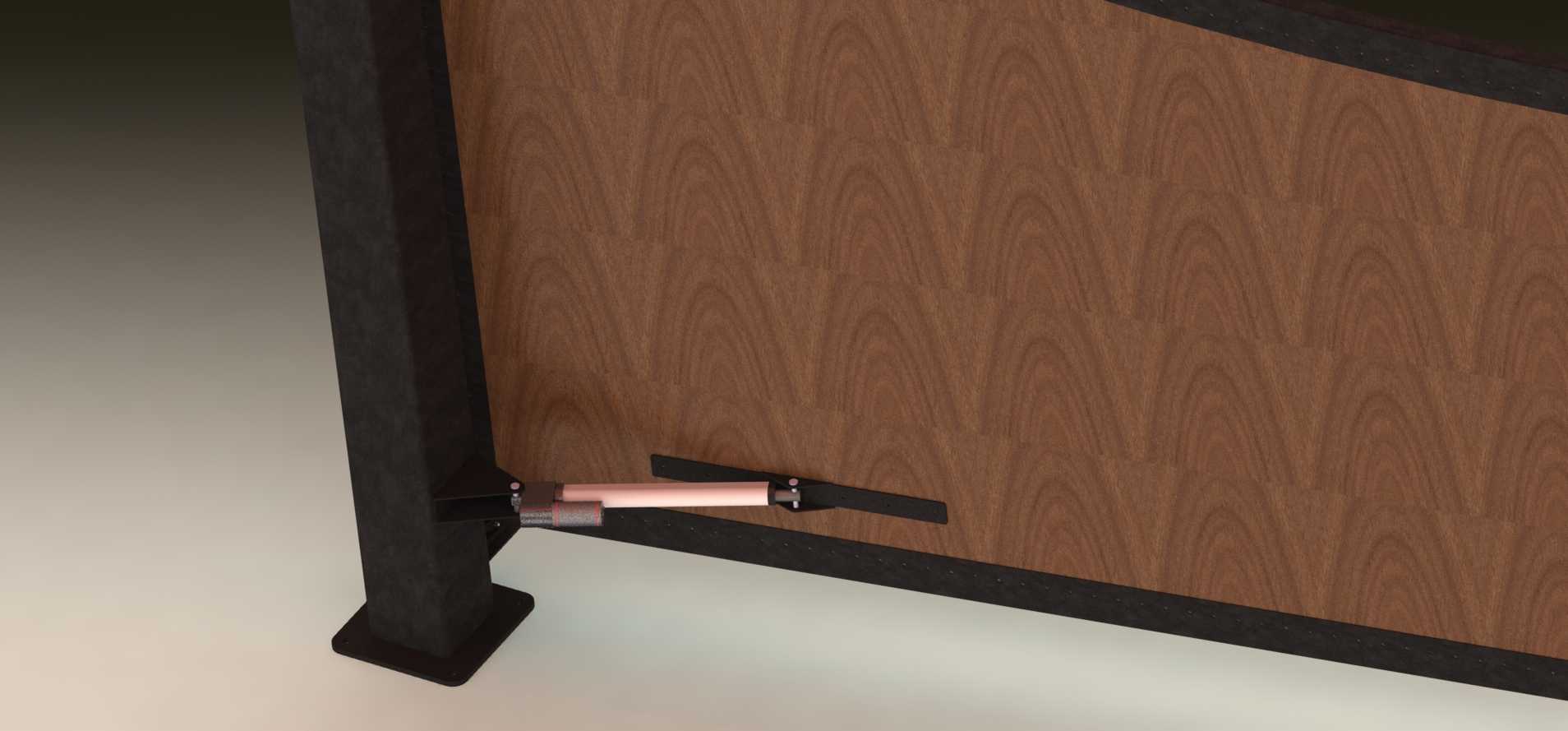

　　预留的安装边界要考虑门扇旋转时的扫掠空间，因为门扇绕立柱侧的转轴旋转，弧形外边缘的旋转半径要提前核算，避免安装后和周边墙体、护栏出现运动干涉。闸门的启闭依靠配套致动器驱动，转轴位置配置了4个螺栓轴承作为旋转支撑，相比普通合页结构，螺栓轴承的径向承载能力更强，能承受门扇频繁启闭带来的交变载荷，长期使用也不会出现合页下垂、门扇蹭地的问题，维护时只需要定期给轴承加注润滑脂即可，不需要频繁更换易损件。门扇框架采用金属型材焊接成型，嵌板选用仿木纹饰面的板材，兼顾结构强度和外观质感，框架和嵌板之间采用压条固定，后期如果嵌板出现磨损可以单独拆卸更换，不需要整体更换门扇。设计时特意将旋转支点设置在立柱靠近通道的一侧，门扇开启后会贴合立柱侧面收纳，

　　不会占用通道的有效通行宽度，双扇同步启闭的结构也能让通行效率更高，闭合时两扇门的对接位置做了密封贴合处理，关闭后不会留下明显缝隙，能起到很好的区域分隔作用。在安装尺寸适配方面，立柱的高度、门扇的弧长都可以根据实际通道宽度做参数化调整，三维建模时已经把各个配合面的公差预留到位，转轴和轴承的配合选用间隙配合，方便现场安装时调整门扇的水平度，避免因为地面施工误差导致门扇卡滞。
