阿普尔顿手推式动力移动作业车结构设计

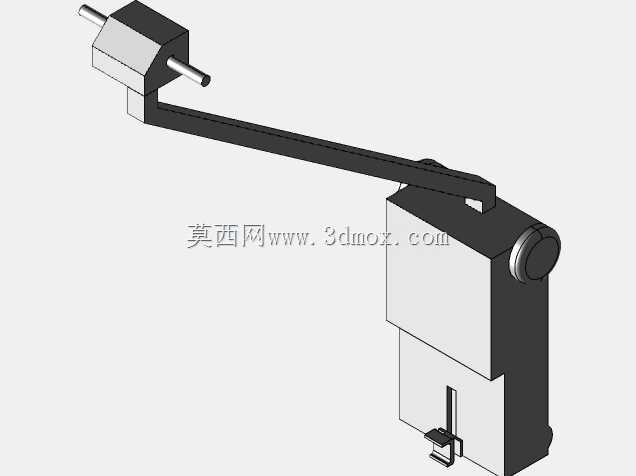

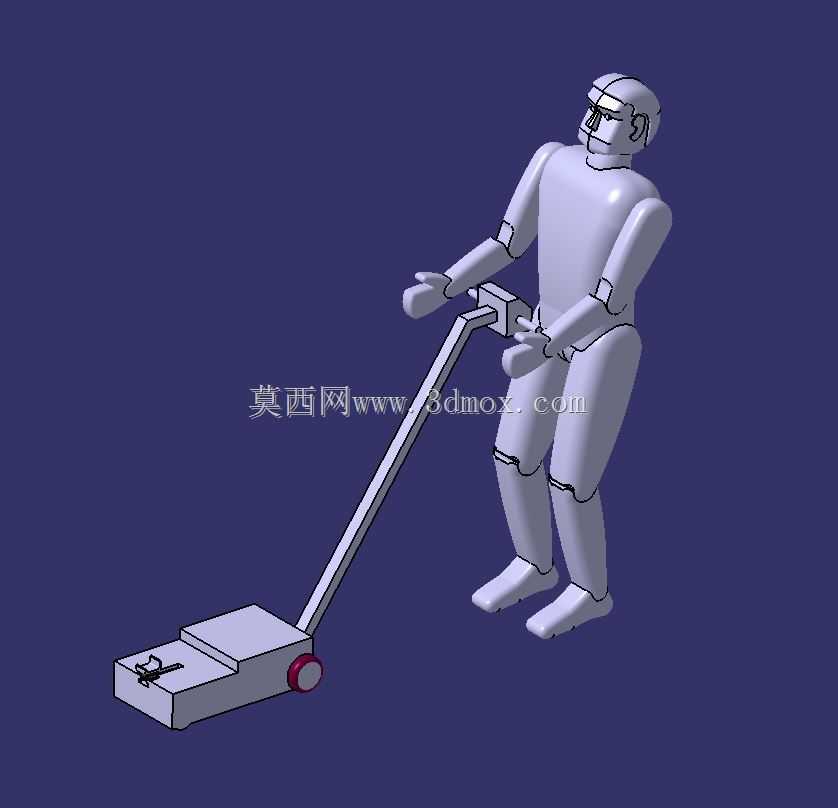

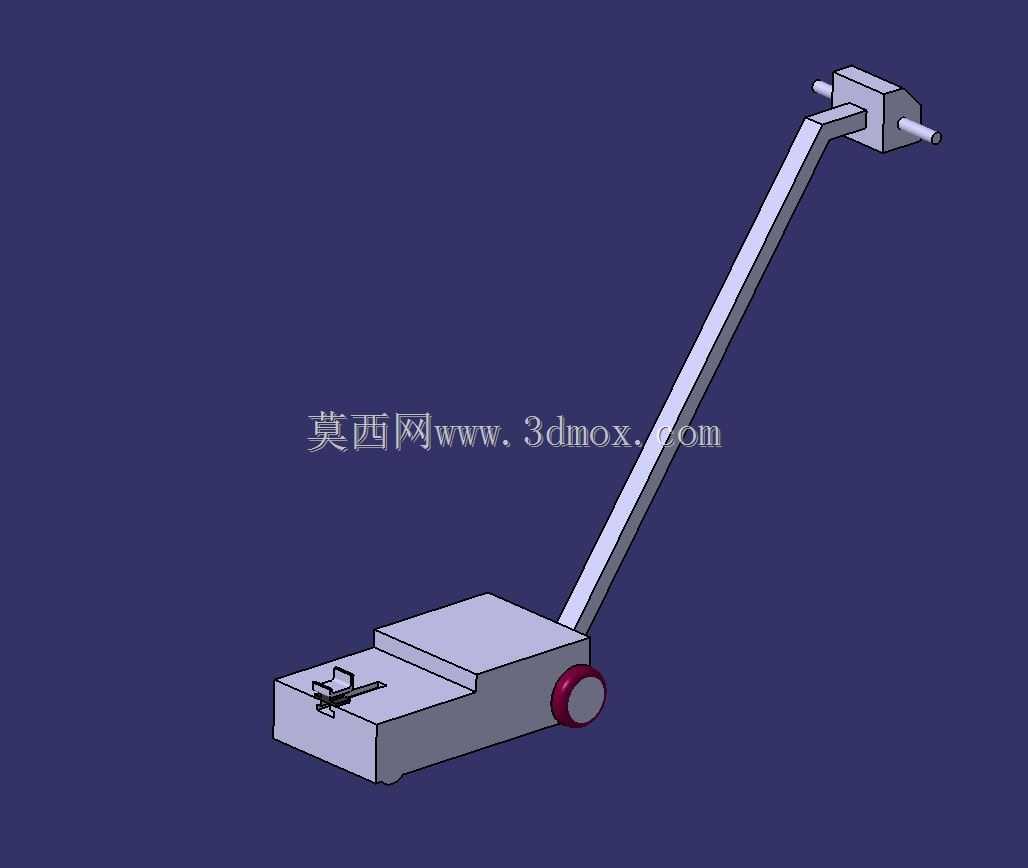

在车间物料转运、厂区地面维护、轻型工装移位这类日常作业场景里，纯人力手推车的负载上限低、长距离推送劳动强度大，全电动搬运车又存在转弯半径大、窄通道通行受限、购置成本偏高的问题，手推式动力辅助移动车刚好填补了两者之间的应用空白，适配厂区通道宽度1.2米至2米的狭窄作业区域，单人即可完成150kg以内负载的水平转运作业。这款阿普尔顿动力车的整体结构采用分体式布局，前端为承载作业平台，后端通过倾斜式推拉杆连接操作端，行走轮组布置在承载平台靠近推拉杆的一侧，空载状态下整车重心落在轮组轴心前方120mm位置，推行时操作者只需施加15N以内的下压力即可抬起承载平台前端，配合动力轮的辅助驱动，大幅降低起步与行进过程中的人力消耗。从结构设计逻辑来看，承载平台采用厚度2.5mm的冷轧钢板弯折成型，平台边缘设置15mm高的翻边结构，避免转运过程中工装、物料从侧边滑落，平台表面预留3组M6的螺纹安装孔，可根据实际作业需求加装清洁刷头、物料托盘、工具挂架等扩展附件，适配不同场景的作业需求。推拉杆采用直径32mm的无缝钢管弯折成型，与承载平台的铰接位置设置阻尼转轴，操作者可根据自身身高在850mm至1100mm的高度范围内调整扶手位置，长时间作业时可保持自然站立姿态，减少腰部与手臂的肌肉劳损。动力轮组采用直径80mm的聚氨酯包胶轮，轮面宽度30mm，行走过程中不会对环氧地坪、瓷砖地面造成压痕或刮损，轮组内置的动力辅助模块采用扭矩感应触发逻辑，当检测到推拉杆上的向前推力超过8N时自动启动助力，推力小于2N时自动切断动力输出，避免误操作带来的安全隐患。整车的外形尺寸控制在长1100mm、宽450mm、扶手最高位置1100mm，空载状态下整车重量控制在28kg，单人即可完成抬升、移位操作，不需要额外的吊装设备辅助。安装边界方面，承载平台底部距离地面的最小间隙为32mm，可顺利通过厂区内高度25mm以内的减速带、地面接缝等凸起障碍，不需要额外调整通行路线；推拉杆折叠后整车高度可降至320mm，可放入普通工具柜、货架底层存放，减少闲置状态下的空间占用。在实际作业场景中，这款动力车可用于车间内轻型工装夹具的工位间转运，替代传统的纯人力平板车，单班次单人转运效率可提升40%以上；也可在承载平台加装清洁组件后，用于厂区通道、办公区域的地面清洁作业，动力辅助结构可降低清洁作业时的推行阻力，减少长时间作业的疲劳感。设计过程中针对人机交互部分做了多轮验证，扶手位置的握持区域采用直径35mm的橡胶包覆结构，表面设置防滑纹理，操作者佩戴劳保手套时也可稳定握持，不会出现打滑脱手的问题；铰接位置的阻尼结构经过12000次折叠测试后，阻尼力衰减率低于8%，可长期保持稳定的姿态锁定效果，不会出现作业过程中扶手突然下落的问题。轮组的安装位置经过反复调校，承载150kg额定负载时，轮组承受的载荷占总载荷的75%，操作者扶手位置仅需承担25%的载荷，配合动力辅助模块，推行过程中操作者仅需控制行进方向，不需要施加额外的向前推力，大幅降低重负载状态下的操作强度。整车结构未设置复杂的电控线路，动力模块采用集成式设计，后期维护时仅需定期检查轮组磨损情况、铰接位置的润滑状态即可，不需要专业的电控维修人员参与日常保养，适配工厂一线的日常维护条件。
