多向滚轮传送轮结构设计

多向滚轮传送轮是物流输送、智能仓储分拣、柔性生产线领域常用的核心传动配件，区别于传统定向输送滚轮，这类滚轮可在固定安装轴的前提下，实现接触面向任意方向的滚动传动，解决了传统输送线只能沿单一方向输送物料、转向需要额外顶升转台或弯道导轨的痛点。在实际产线布局中，这类滚轮常成阵列排布组成多向输送台，可实现物料在输送平面内的任意方向平移、旋转换向、斜向移送，无需额外调整输送线本体姿态，在电商仓储的分拣工位、电子制造的PCB板流转工位、光伏组件的平面输送工位都有大量应用。

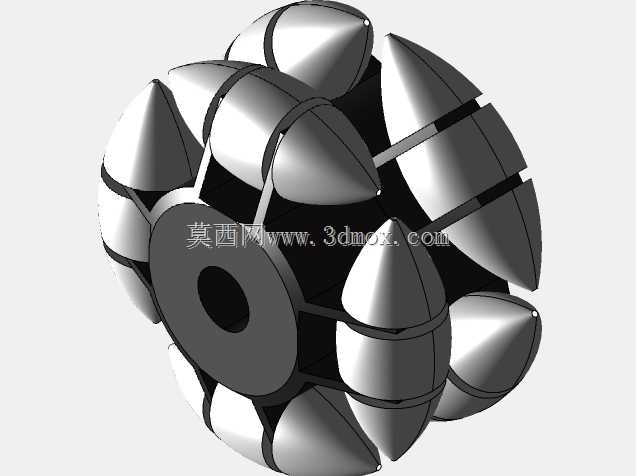

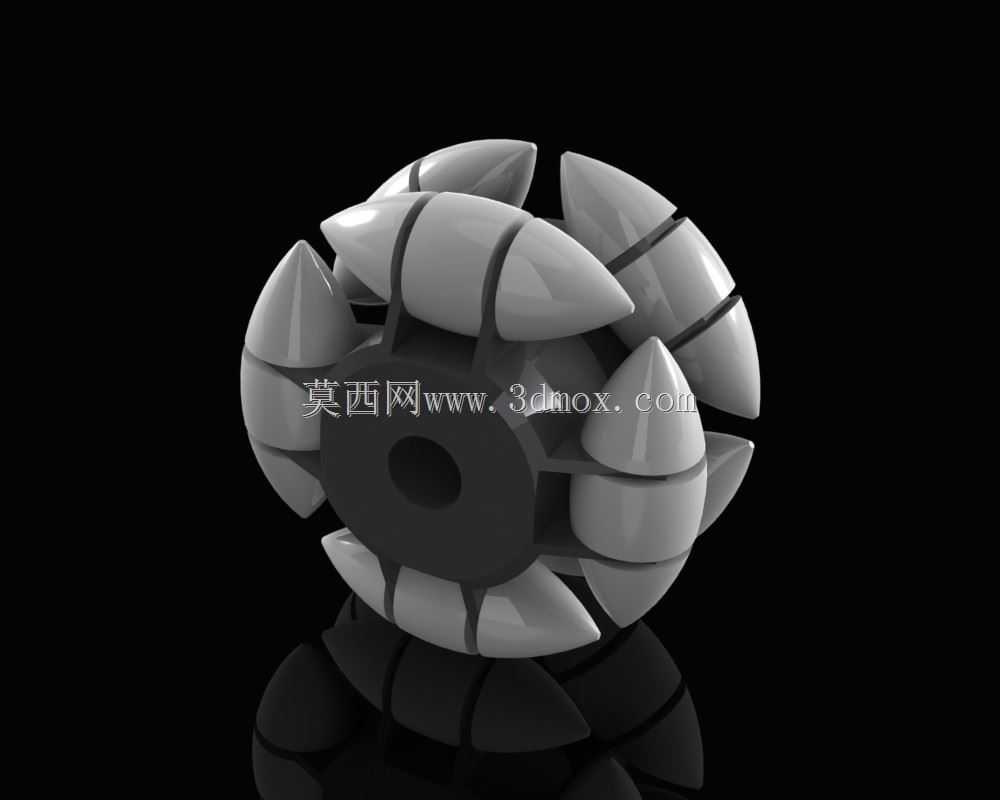

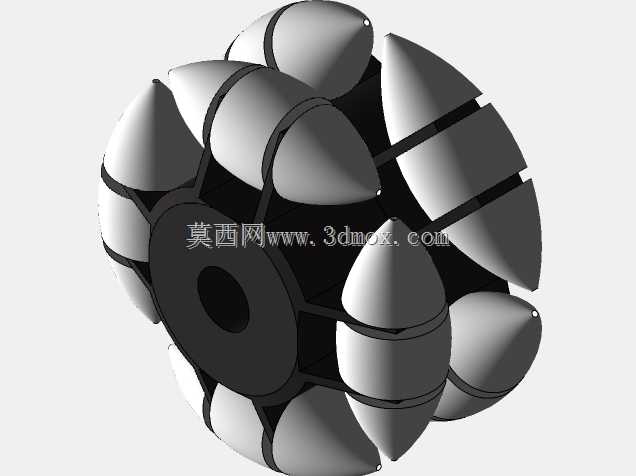

从功能特性来看，该滚轮采用周向分布式的小滚轮瓣结构，主轮体中心设置安装轴孔，可通过销轴或螺栓固定在输送台架的安装座上，主轮外缘的每个滚轮瓣都带有独立的转动自由度，当主轮沿自身安装轴转动时，外缘滚轮瓣可沿垂直于主轮轴线的方向自由转动，两个方向的转动叠加后，接触面上的物料就可获得平面内任意方向的运动矢量。设计过程中需要重点考虑滚轮瓣的轮廓修形，所有滚轮瓣的外轮廓共同组成近似完整圆柱的包络面，保证与物料接触面的连续贴合，避免出现输送过程中的卡顿、跳动问题；每个滚轮瓣的转动副都预留了合适的配合间隙，既保证转动灵活无卡滞，又控制了径向窜动量，避免输送过程中物料出现位置偏移。

安装边界方面，这类滚轮的中心轴孔尺寸适配常规输送台的安装销轴规格，轮体整体外径可根据输送载荷、输送速度要求匹配不同规格，安装时需要保证同一排滚轮的轴线平行度，相邻滚轮的安装高度差控制在合理公差范围内，避免出现物料局部受力不均的问题。轮体的滚轮瓣采用耐磨工程材质或表面包覆防滑材质，既保证长期使用的磨损寿命，又能提供足够的摩擦力避免物料打滑，在重载输送场景下，可通过加大轮体直径、增加滚轮瓣数量的方式提升承载能力，同时降低单个滚轮瓣的接触应力，延长整体使用寿命。

在实际选型应用中，这类滚轮不需要额外配置转向驱动机构，仅通过不同滚轮组的差速转动就可实现物料的换向输送，相比传统带顶升转台的换向输送结构，整体结构更紧凑，安装维护更简便，输送换向过程更平稳，不会对输送物料产生冲击，尤其适合易碎、表面易划伤的物料输送场景。设计建模时需要重点校核每个滚轮瓣的转动干涉问题，保证主轮转动过程中所有滚轮瓣都可自由转动无卡滞，同时要保证轮体整体的动平衡性能，避免高速输送时出现振动噪音。
