齿轮检查机衬板检测工装结构

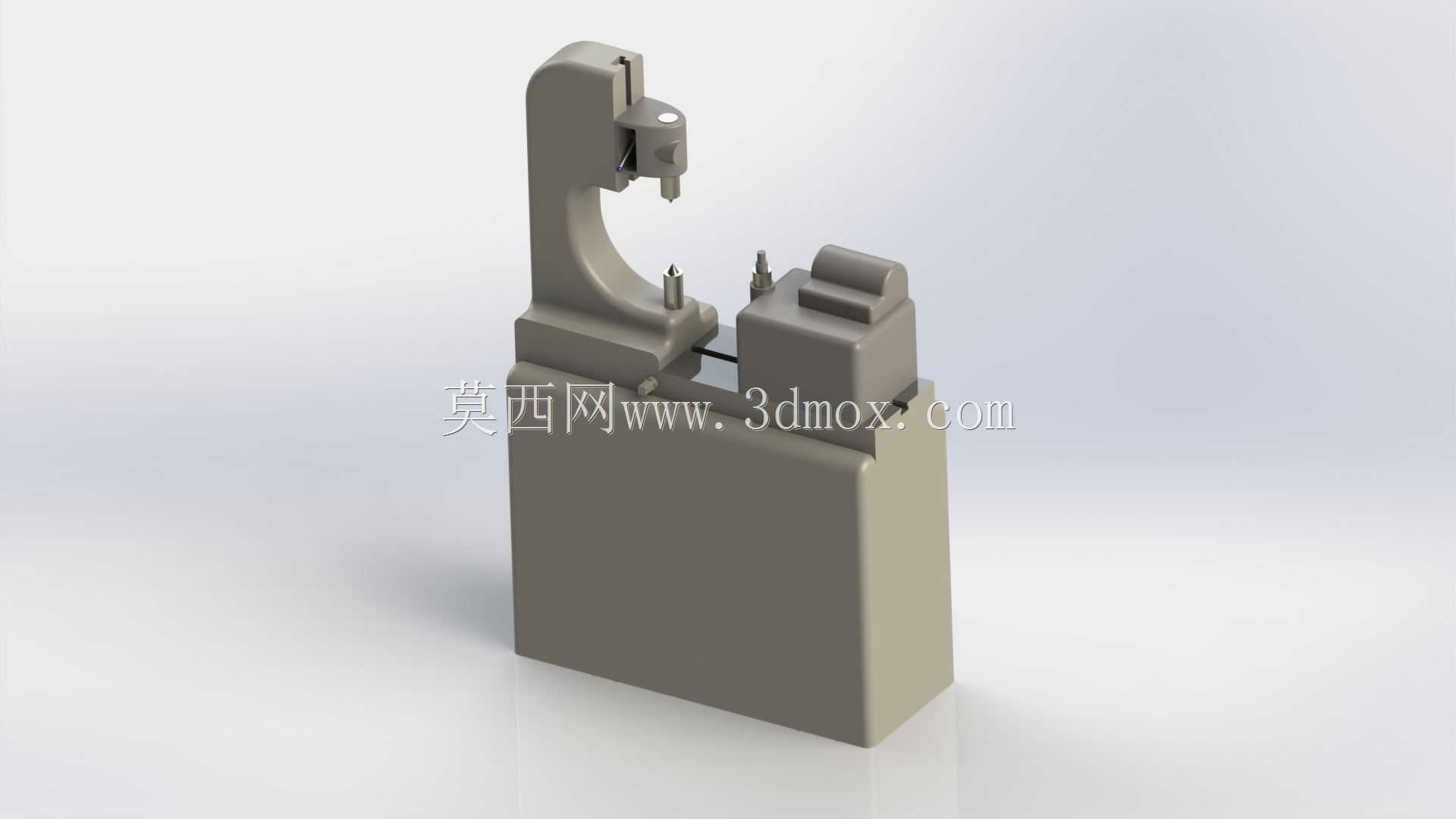

　　这套齿轮检测工装的三维结构，核心服务于齿轮加工产线的工序间精度校验环节，在中小模数圆柱齿轮的批量生产场景中，这类工装常布置在滚齿、插齿工序后的检验工位，替代传统手持检具完成轮齿相关参数的快速比对，避免不合格齿坯流入后续剃齿、珩齿工序造成加工成本浪费。从结构布局来看，立式悬臂的测量头安装座预留了百分表或气动测头的装夹接口，悬臂下方的定位基座设置了可更换的衬板定位槽，红色衬板作为易损替换件，直接承担工件装夹时的定位支撑面作用，日常使用中频繁与齿坯基准端面接触磨损后，可快速拆卸更换，无需调整整个工装的安装基准，大幅缩短设备维护停机时间。设计阶段优先考虑了装夹操作的人机工程性，基座采用整体式铸铁结构的简化建模形态，

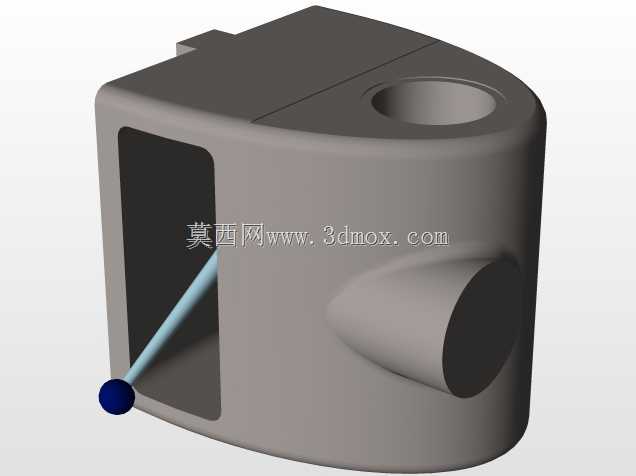

　　保证工装整体重心落在安装台面的中心区域，避免测量过程中出现重心偏移带来的测量误差，悬臂与基座的连接部位做了加厚过渡处理，建模时保留了螺栓连接的安装孔位特征，方便实际加工时直接导出孔位坐标进行数控加工。测量工位的工件定位块采用分体式设计，与衬板的接触面做了平面度要求的结构预留，建模时将衬板与定位块的配合间隙控制在0.02mm以内，保证衬板更换后无需重新校准测量原点即可直接投入使用。从安装边界来看，整个工装的底座外形适配常见的检验工作台T型槽间距，底座底部预留了四个安装固定的沉孔位置，可直接通过T型螺栓固定在标准检验工作台上，不需要额外制作过渡安装板。测量头的上下行程在建模时做了极限位置的干涉检查，保证测量头下行至最低检测位置时，

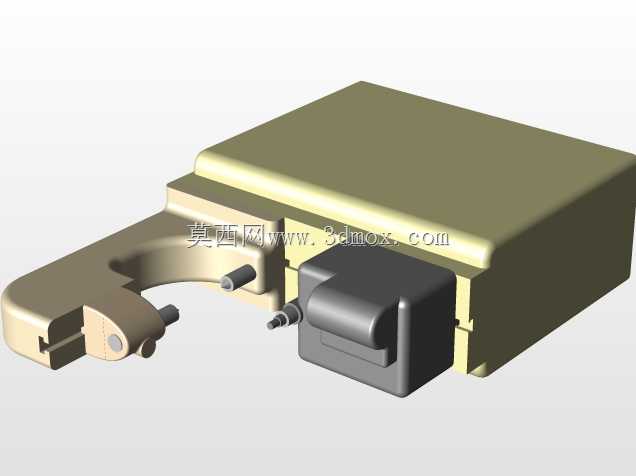

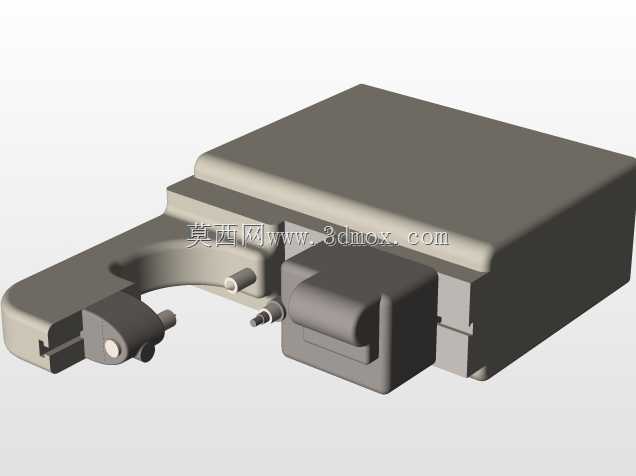

　　不会与衬板、定位块发生碰撞，上行至最高位置时，留有足够的工件取放空间，操作人员可单手完成齿坯的装夹与拆卸，适配产线快节奏的检测需求。这套结构的建模逻辑完全围绕实际使用场景展开，没有多余的装饰性特征，所有结构特征都对应实际加工、装配、使用中的具体需求，比如衬板的红色标识在建模时做了分色处理，实际生产中可通过表面氧化着色处理实现，方便现场操作人员快速识别易损件位置，日常点检时可直接观察衬板磨损情况，及时更换避免影响检测精度。工装的悬臂侧面预留了测头走线的槽位，若采用电子式测量头，线缆可沿槽位布置，避免测量过程中线缆剐蹭工件影响测量结果。基座内部做了减重的空腔结构建模，在保证整体刚性的前提下降低工装自重，方便搬运与安装调整，

　　空腔的位置避开了安装孔与受力支撑区域，不会影响工装长期使用的结构稳定性。在齿轮检测的实际应用中，这类带可换衬板的检查工装，相比整体式检测台，易损件更换成本仅为整体式结构的十分之一，且更换过程不需要专业计量人员重新校准，一线检验员经过简单培训即可完成衬板更换操作，非常适配年产十万件级别的齿轮加工车间使用，建模时还原了衬板与基座的配合公差、定位销孔位置、测量头安装位的同轴度要求等细节，可直接作为工装加工的参考模型，也可用于检测工位的布局仿真，验证工件装夹、测量动作的路径合理性，提前规避实际投用后可能出现的结构干涉、操作空间不足等问题。
