1.8英寸蓝色发光七段数码显示器件

项目分类:通用五金配件 发布时间:2021-10-16 ID:322110
  • 1.8英寸蓝色发光七段数码显示器件
  • 1.8英寸蓝色发光七段数码显示器件
  • 1.8英寸蓝色发光七段数码显示器件
  • 1.8英寸蓝色发光七段数码显示器件
  • 1.8英寸蓝色发光七段数码显示器件

  做工业控制盘柜、小型检测设备面板设计的工程师,大概率都跟这类1.8英寸的七段显示器件打过交道,不像小尺寸贴片数码管要凑到跟前才能看清读数,这个尺寸的显示件刚好适配站立操作的设备面板视距,操作人员站在设备前1米左右的位置,不用刻意凑近就能清晰读取出数值,不管是设备运行的计数、温度参数、工位节拍数还是故障代码显示,都能做到一目了然,不会因为视距问题出现读数偏差。

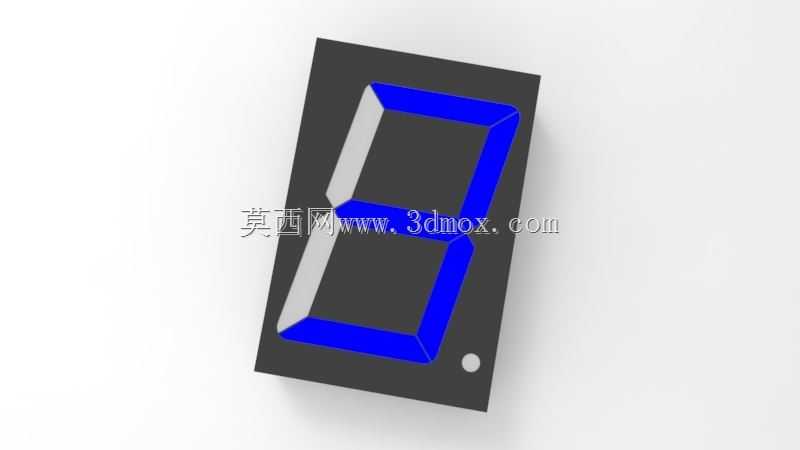

  从结构设计的角度看,这款显示件采用标准的长方形塑封外壳,外壳做了哑光黑的遮光处理,能最大程度避免环境杂光对发光段的视觉干扰,哪怕是车间顶部有强光照明,也不会出现反光看不清数字的情况。发光段采用均匀的蓝色发光层,每一段的发光亮度一致性做了校准,不会出现某一段偏亮某一段偏暗的问题,长时间点亮也不会出现明显的光衰色差,右下角预留的小圆点是小数点定位位,可根据接线逻辑选择是否点亮,适配整数、一位小数的不同数值显示需求。

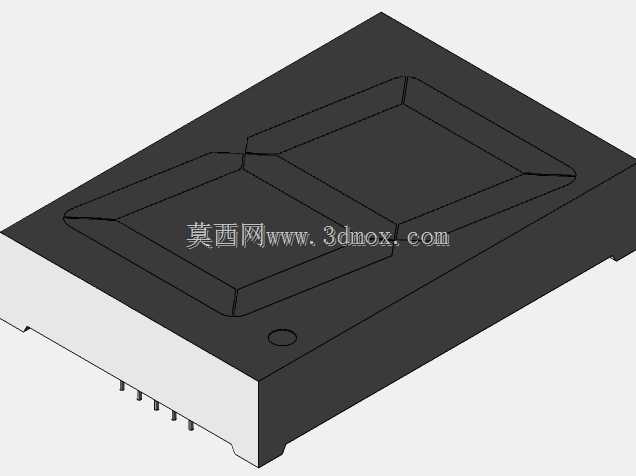

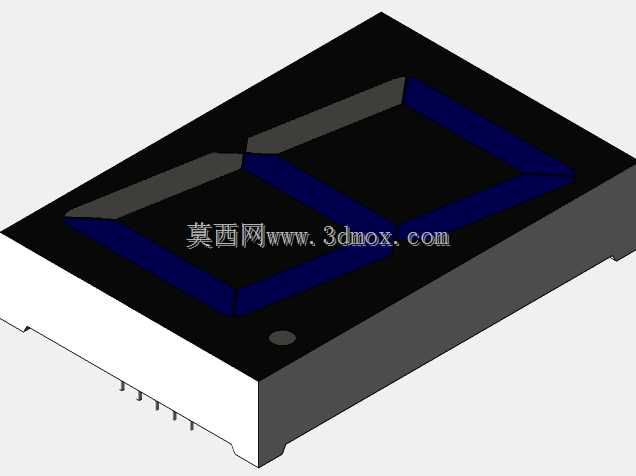

  设计这类显示件的三维模型时,首先要卡准安装边界尺寸,1.8英寸是指显示面对角线的有效显示尺寸,对应的外壳长宽、引脚间距都要严格匹配行业通用的安装规范,不能出现尺寸偏差导致PCB板上焊盘对不上、面板开孔装不进去的问题。外壳的边缘做了微小的倒角处理,既可以避免安装时刮手,也能在嵌入面板安装时更好地卡入开孔,不会出现硬塞导致外壳开裂的情况。引脚的排布采用标准的单排直插布局,建模时要预留足够的引脚长度,既满足波峰焊的吃锡深度要求,也给后期手工补焊留足操作空间,引脚的直径公差控制在合理范围,既能顺利插入PCB对应的通孔,也不会因为间隙过大导致焊接后出现虚焊、器件歪斜的问题。

  实际选型应用时,这类七段显示件的使用场景非常广,小型温控器的温度显示、流水线计数器的产量统计、充电桩的充电数值显示、实验仪器的参数读数、电梯外呼的楼层显示都能看到它的身影。设计时要考虑不同安装方式的适配,既可以直接焊接在PCB板上做内嵌式安装,也可以搭配专用的面板卡扣做外露式安装,外壳的厚度尺寸经过优化,不会因为过厚导致PCB板到面板的距离过大,也不会因为过薄导致安装后器件在面板上晃动。发光段的分隔间隙做了精准控制,点亮时每一段的边界清晰,不会出现相邻段串光导致数字显示模糊的问题,哪怕是显示全亮的数字“8”,每一段的轮廓也能清晰分辨,不会糊成一团。

  建模过程中还要考虑生产装配的工艺合理性,外壳的注塑拔模角度要符合注塑生产的要求,不能出现倒扣导致脱模困难,内部的发光芯片放置槽位尺寸要精准,刚好能容纳绑定好的发光芯片与限流线路,不会因为槽位过大导致芯片移位,也不会因为槽位过小压伤芯片线路。表面的发光面罩采用半透明的匀光材质,建模时要预留面罩与外壳的装配间隙,保证面罩能通过卡扣或者超声焊接牢固固定在外壳上,不会出现脱落漏光的问题。

  在设备面板布局设计时,这类1.8英寸的显示件不需要预留太大的周边空间,本身的外壳宽度较窄,并排多个安装时只要留够2毫米左右的间隙就不会出现相邻器件的光线干扰,不管是单只使用做单一参数显示,还是多只并排做多位数数值显示,都能保持很好的视觉一致性。安装时的定位柱设计也很关键,模型上预留的两个定位小柱刚好能卡入PCB板对应的定位孔,焊接前就能把器件固定在准确位置,过波峰焊时不会出现器件偏移、浮高的问题,能有效提升生产装配的效率,减少后期补焊调整的工作量。

  从电气适配的角度,模型对应的实物器件采用共阴或者共阳的标准接线逻辑,每一段的引脚定义符合行业通用规范,工程师在做线路设计时不需要额外做引脚定义转换,直接套用成熟的驱动电路就能正常工作,驱动电压适配常规的低压直流供电,不需要额外做升压处理,能直接搭配常用的显示驱动芯片使用,降低整体电路的设计复杂度。
