内螺纹连接蓝色手柄手动球阀三维设计

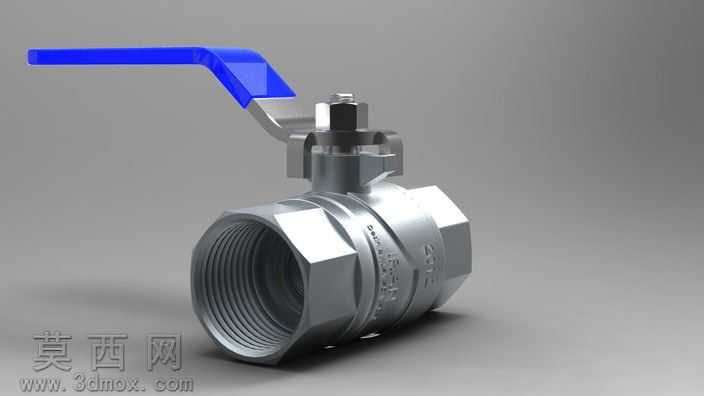

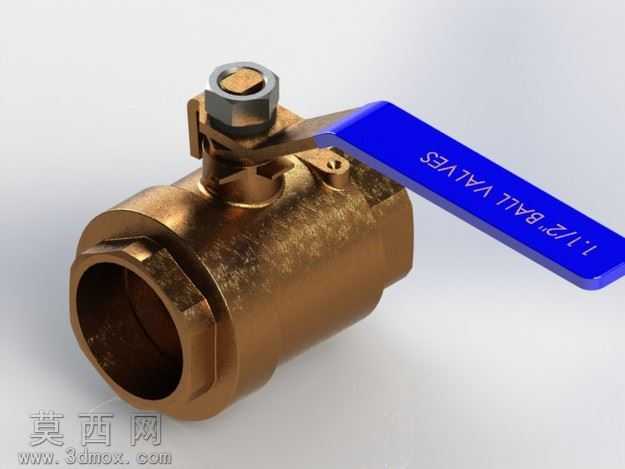

本作品为手动内螺纹球阀的三维数字化设计成果，建模阶段依托主流三维机械设计软件完成全参数化特征构建，首先依据民用供水类球阀的通用尺寸规范，绘制阀体的基础回转截面草图，通过旋转凸台特征生成两端带内螺纹接口的中空阀体基体，对内螺纹部分采用螺旋线扫描切除的方式精准还原管螺纹的牙型轮廓，保证接口尺寸符合管路连接的通用标准，可与常规供水管道实现无偏差适配。随后依次构建球体密封件、阀杆、手柄固定座、蓝色塑料手柄等独立零部件，球体部分采用球形切除与流道通孔的组合特征完成建模，精准控制球体与阀体内腔的配合间隙，还原球阀90度旋转即可实现通断切换的核心结构特性；阀杆部分设计有与球体顶部卡槽匹配的扁位结构，同时构建出与阀体填料腔配合的密封段结构，还原阀杆的防喷、密封装配逻辑。装配阶段采用自下而上的装配流程，依次添加同轴、重合、角度限位等配合关系，准确还原手柄转动90度即可带动球体完成全开全关切换的运动逻辑，可实现阀门启闭动作的运动仿真验证。材质与渲染阶段，为金属阀体、阀杆、球体赋予哑光镀锌金属材质，还原民用球阀常用的锌合金压铸阀体的表面质感，调整金属材质的粗糙度、反射率参数，还原金属表面细微的磨砂颗粒质感；为蓝色手柄赋予半哑光硬质塑料材质，还原手柄表面的防滑纹理与标识印刷区域的细节，添加轻微的环境反射效果提升真实感；为密封件赋予黑色丁腈橡胶材质，调整材质的漫反射与粗糙度参数，还原橡胶件的哑光柔和质感。渲染阶段采用三点布光方案，主光源从侧上方45度照射突出阀体的金属轮廓与结构细节，辅光源补光消除暗部死黑，添加柔和的环境光遮蔽效果，让各零部件的装配缝隙、结构层次清晰呈现，最终渲染效果可直观展现球阀的外观形态、结构组成与装配关系，可用于民用供水系统配件选型展示、阀门结构教学演示、管路系统装配模拟等场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整通径尺寸、手柄长度、接口规格等参数，快速衍生出不同规格的同系列球阀模型。
