冷却行业发动机室管线布局设计方案

项目分类:3D模型 发布时间:2021-10-16 ID:322143
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案
  • 冷却行业发动机室管线布局设计方案

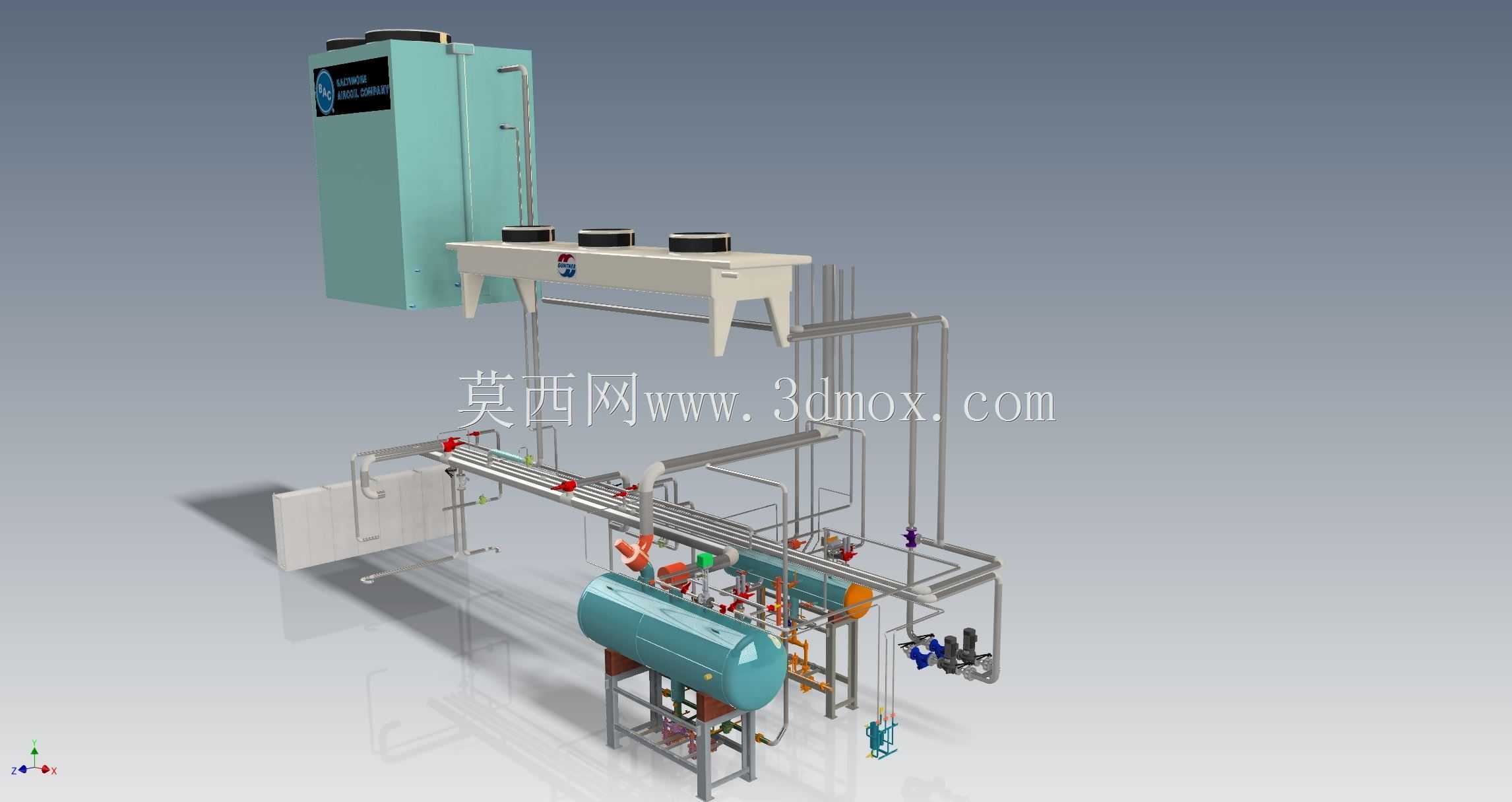

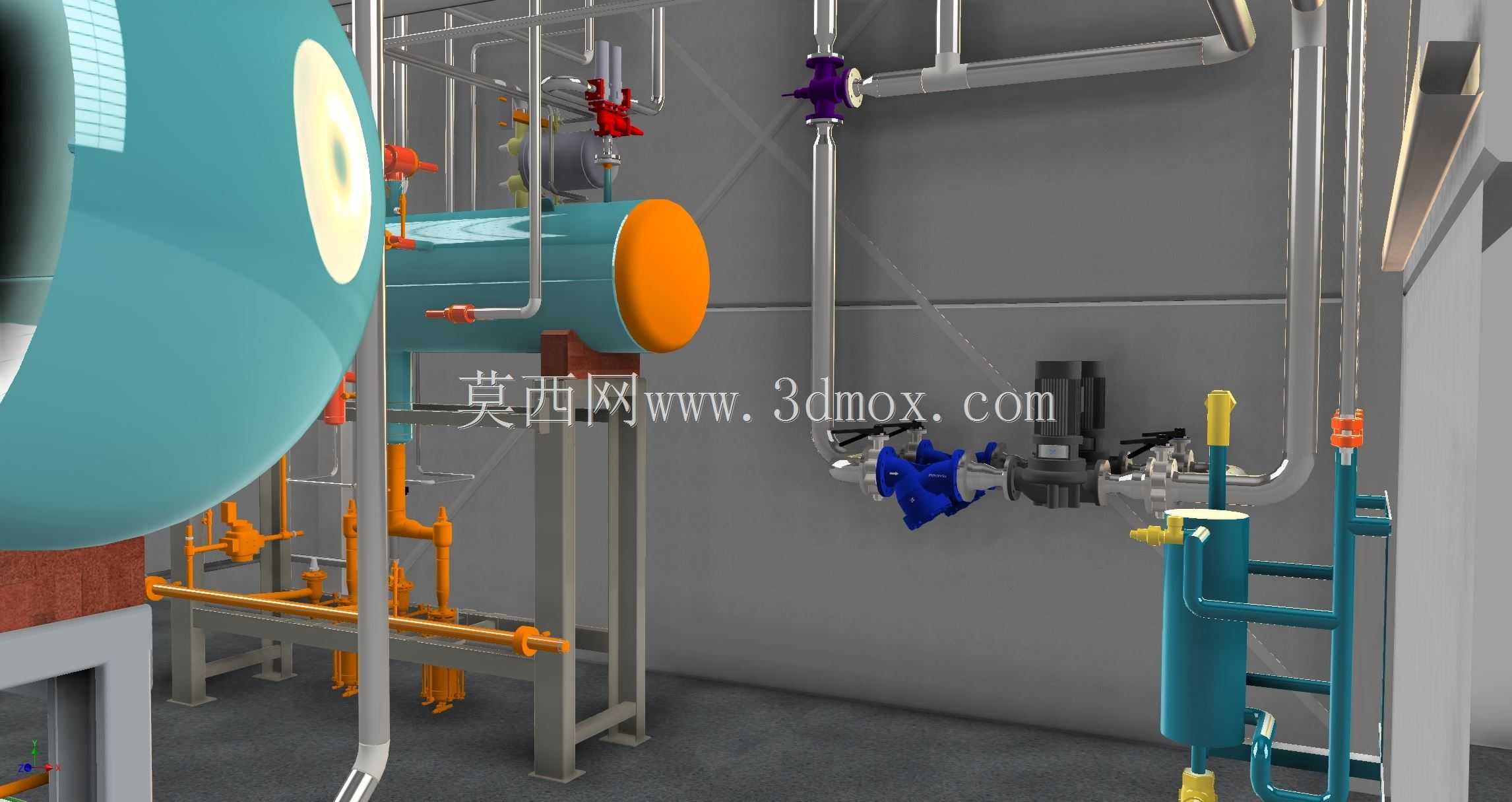

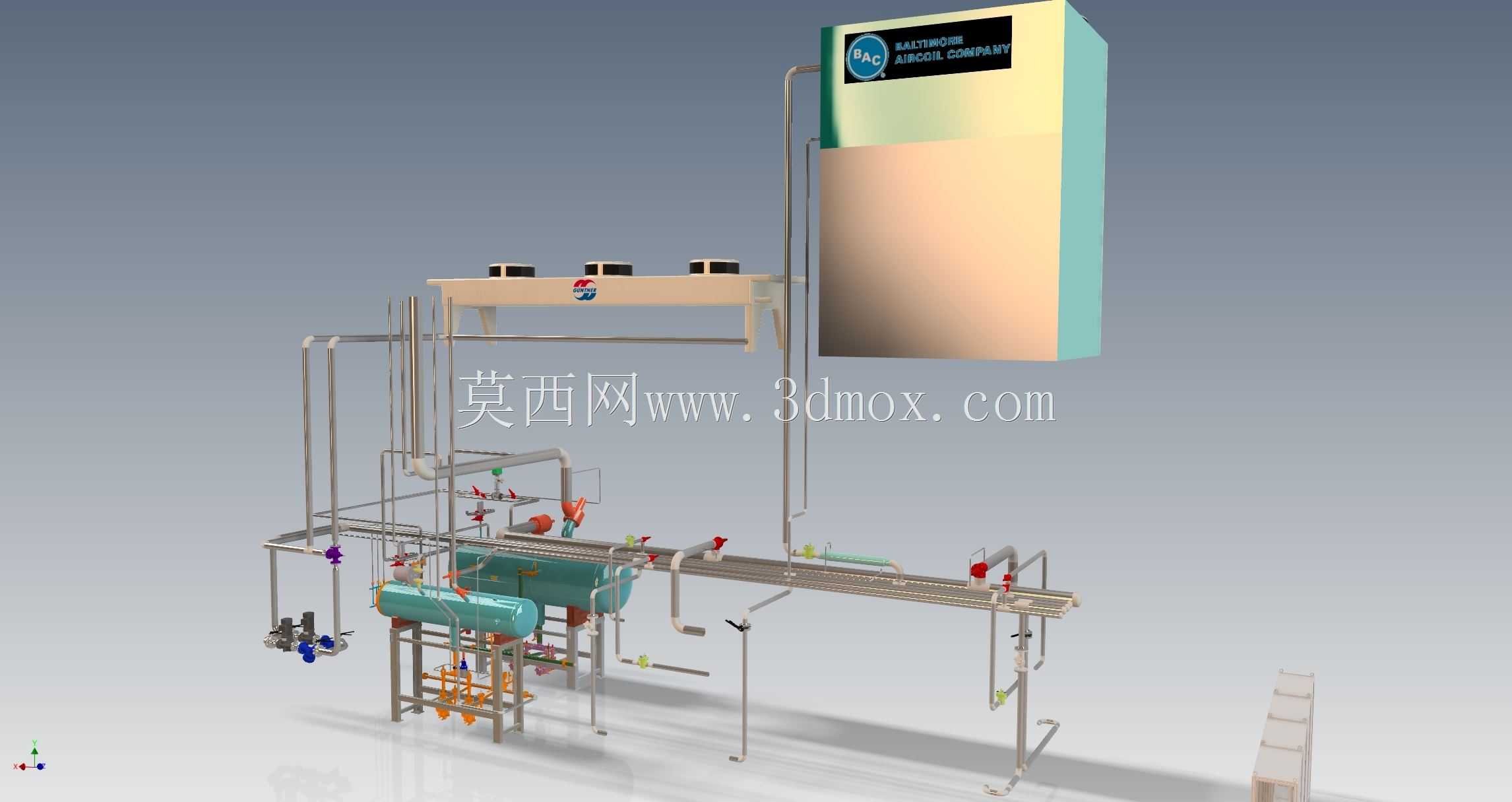

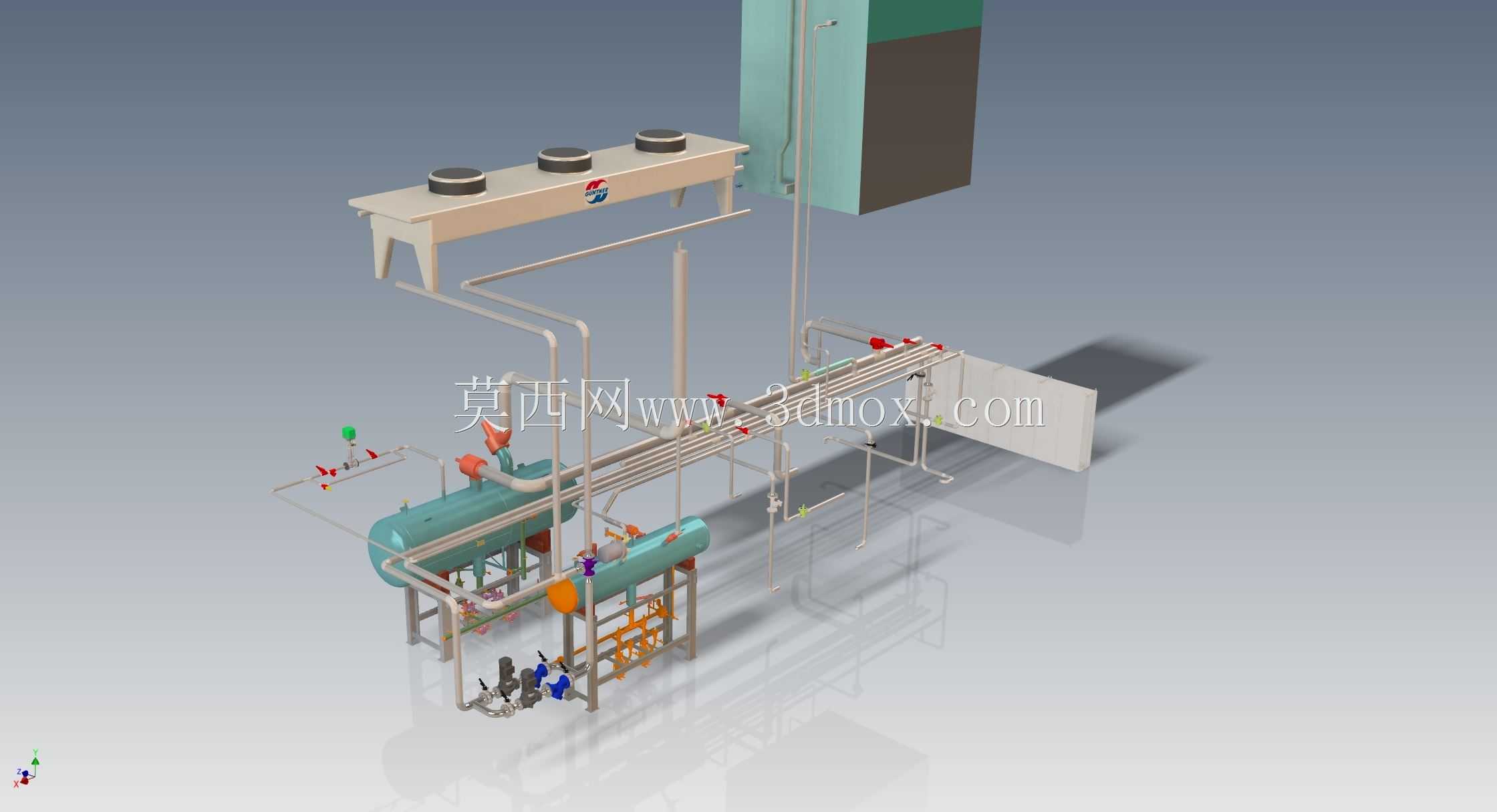

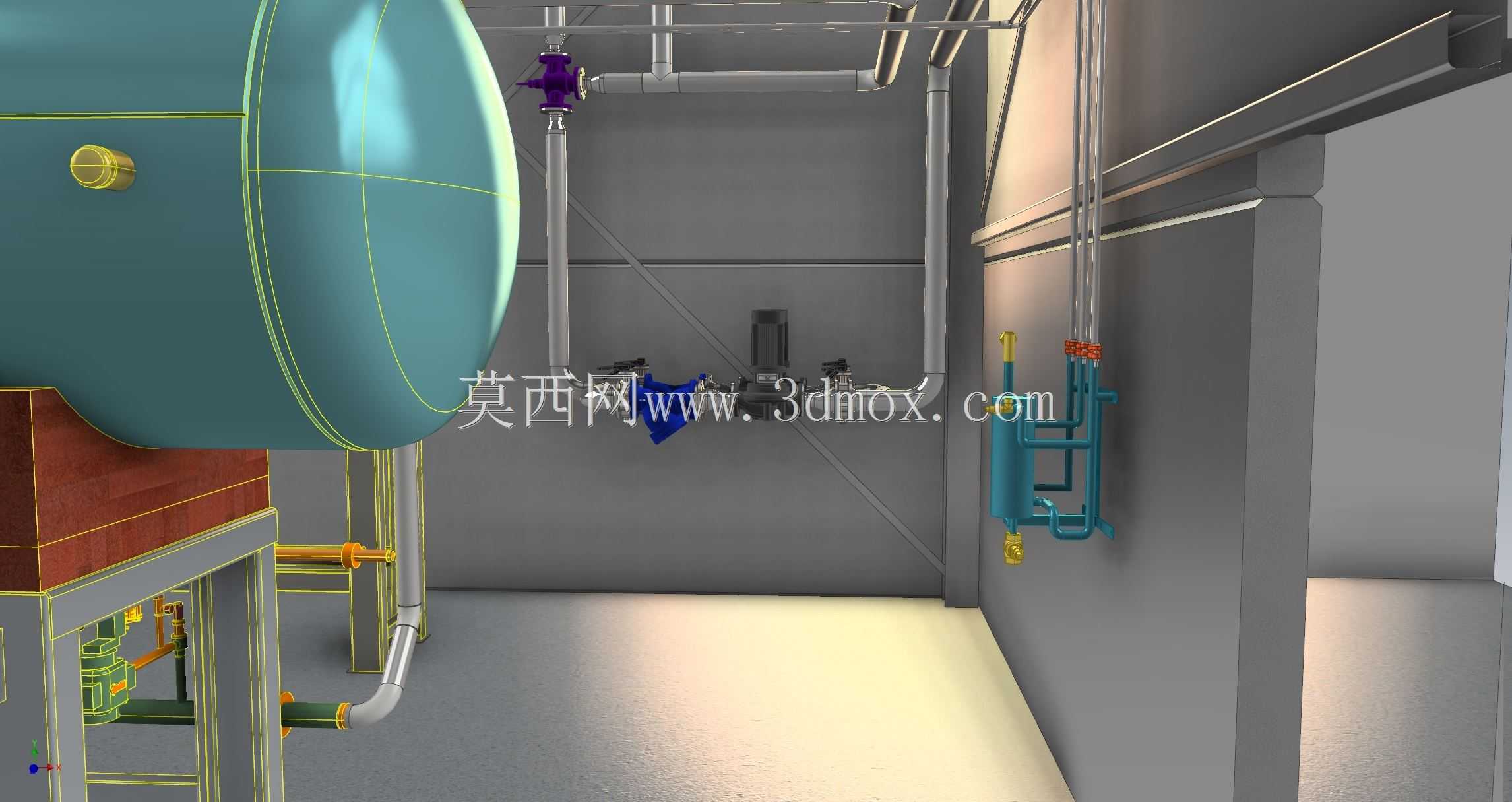

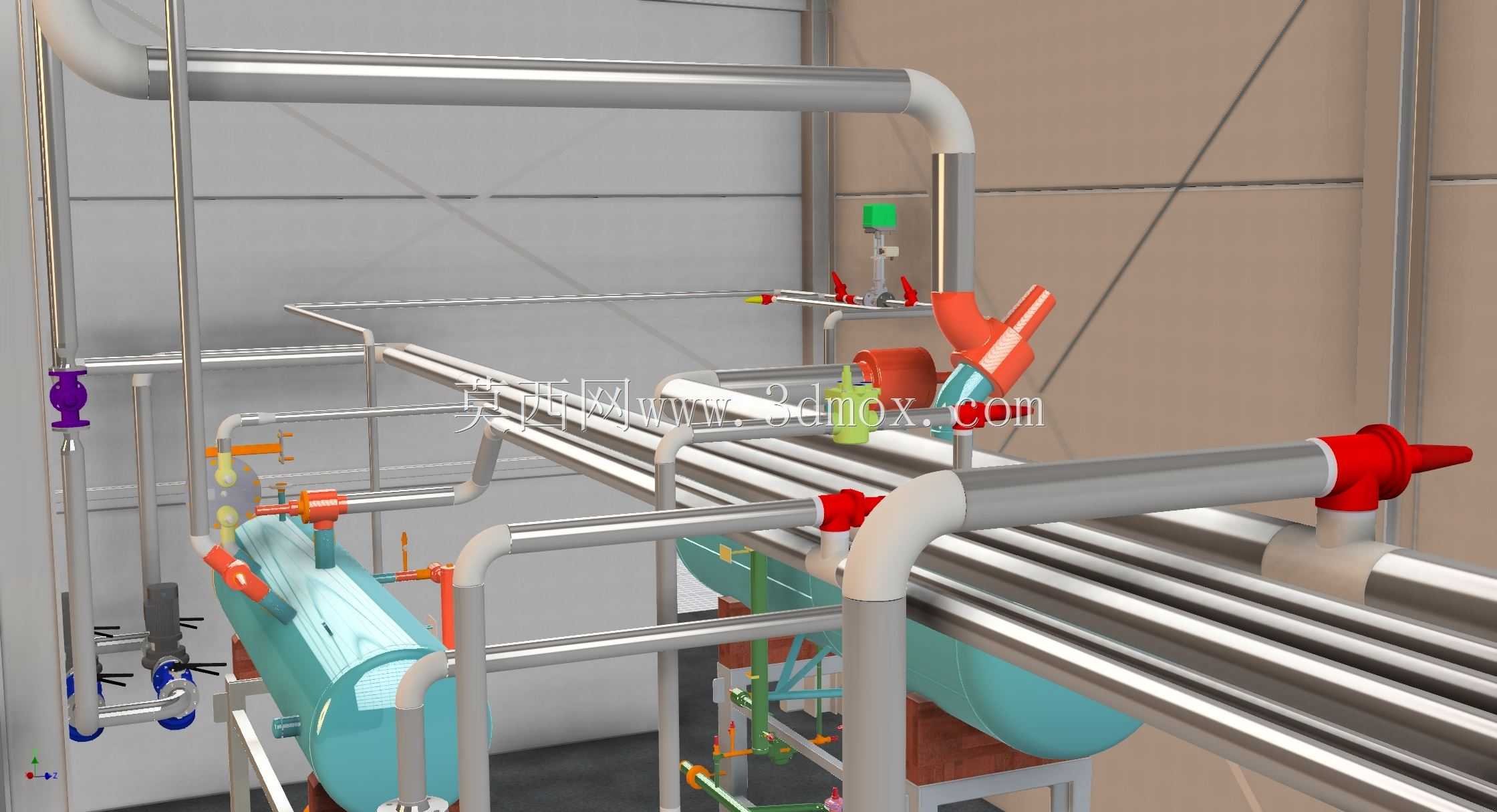

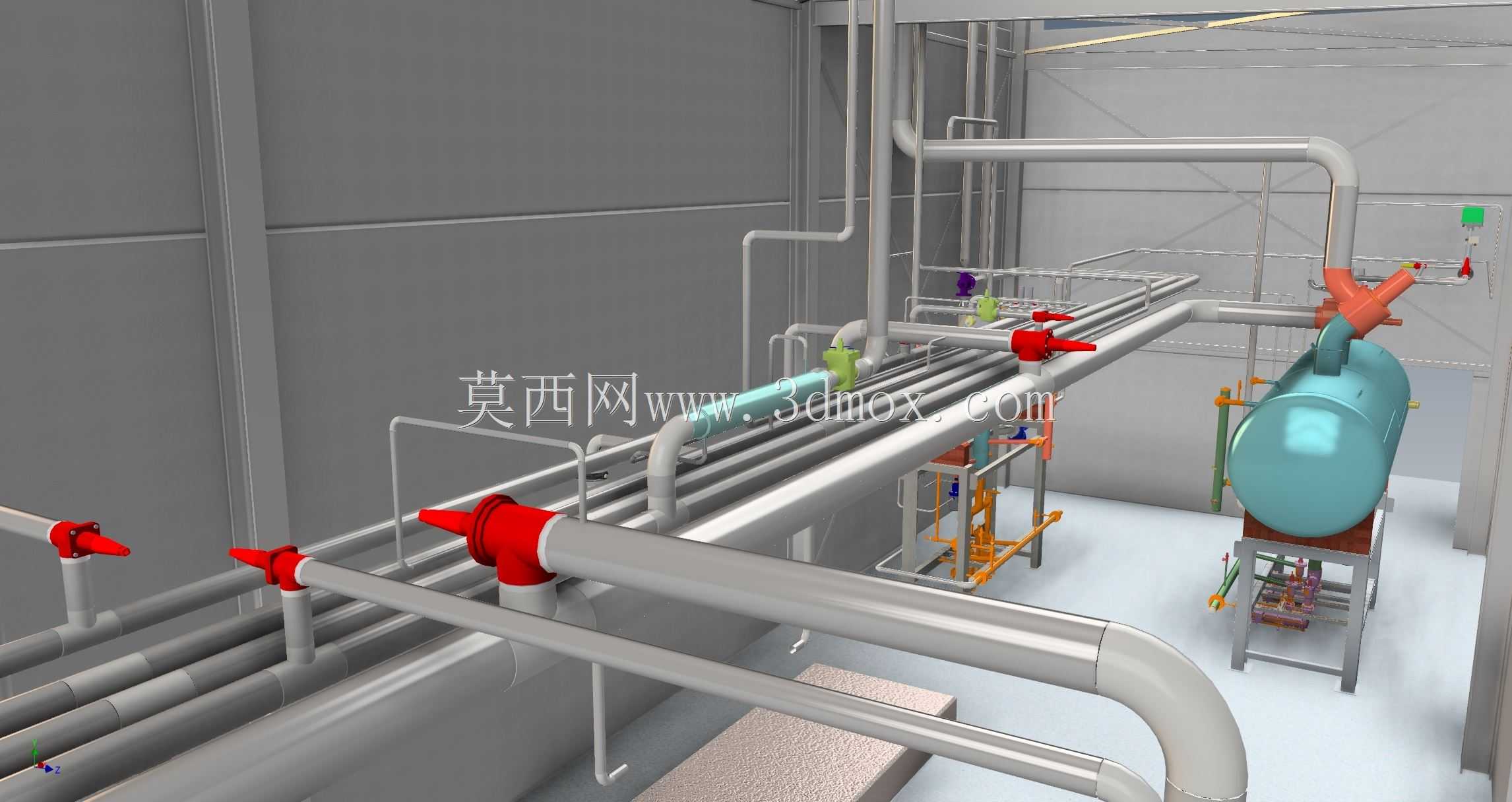

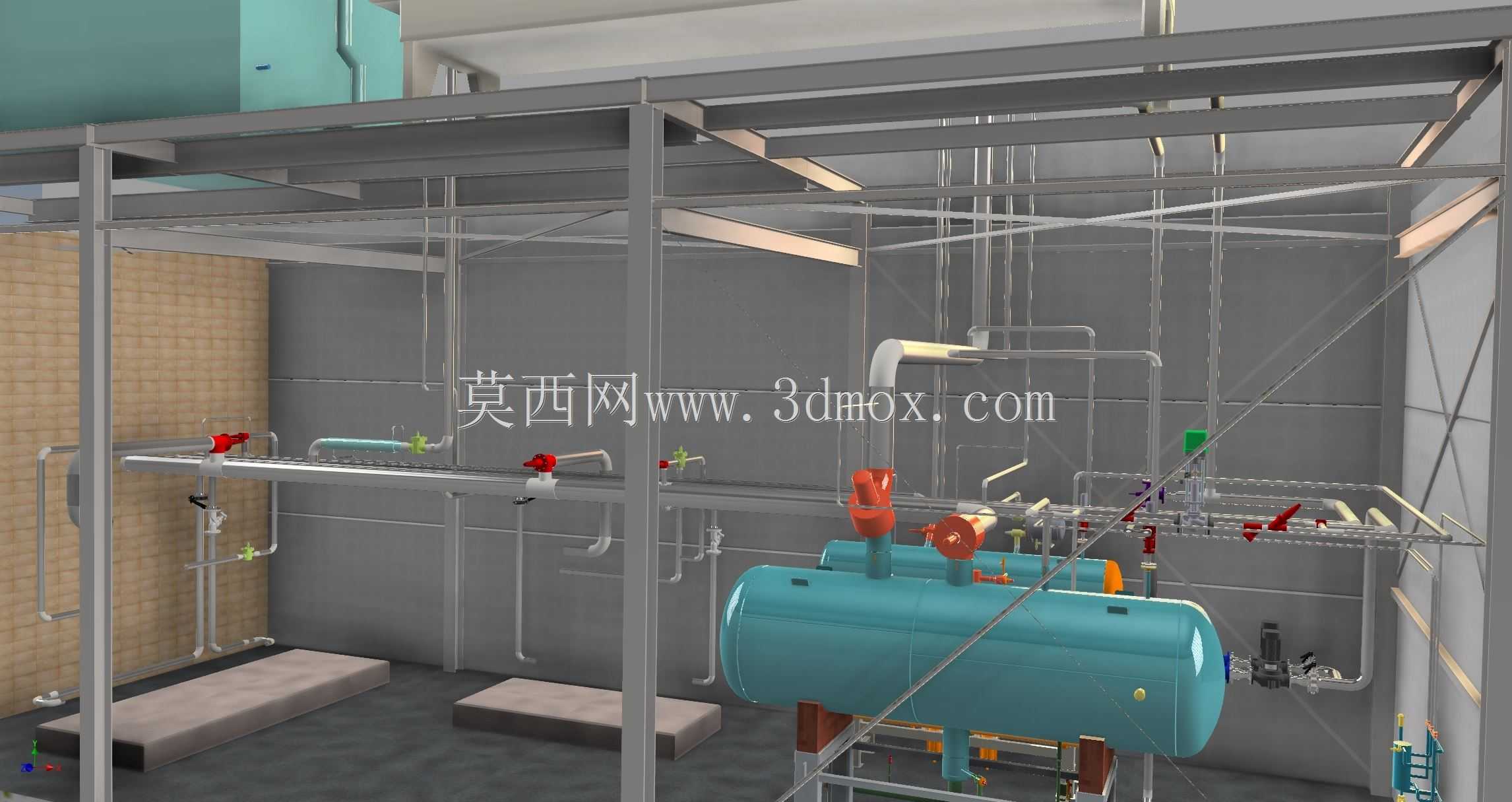

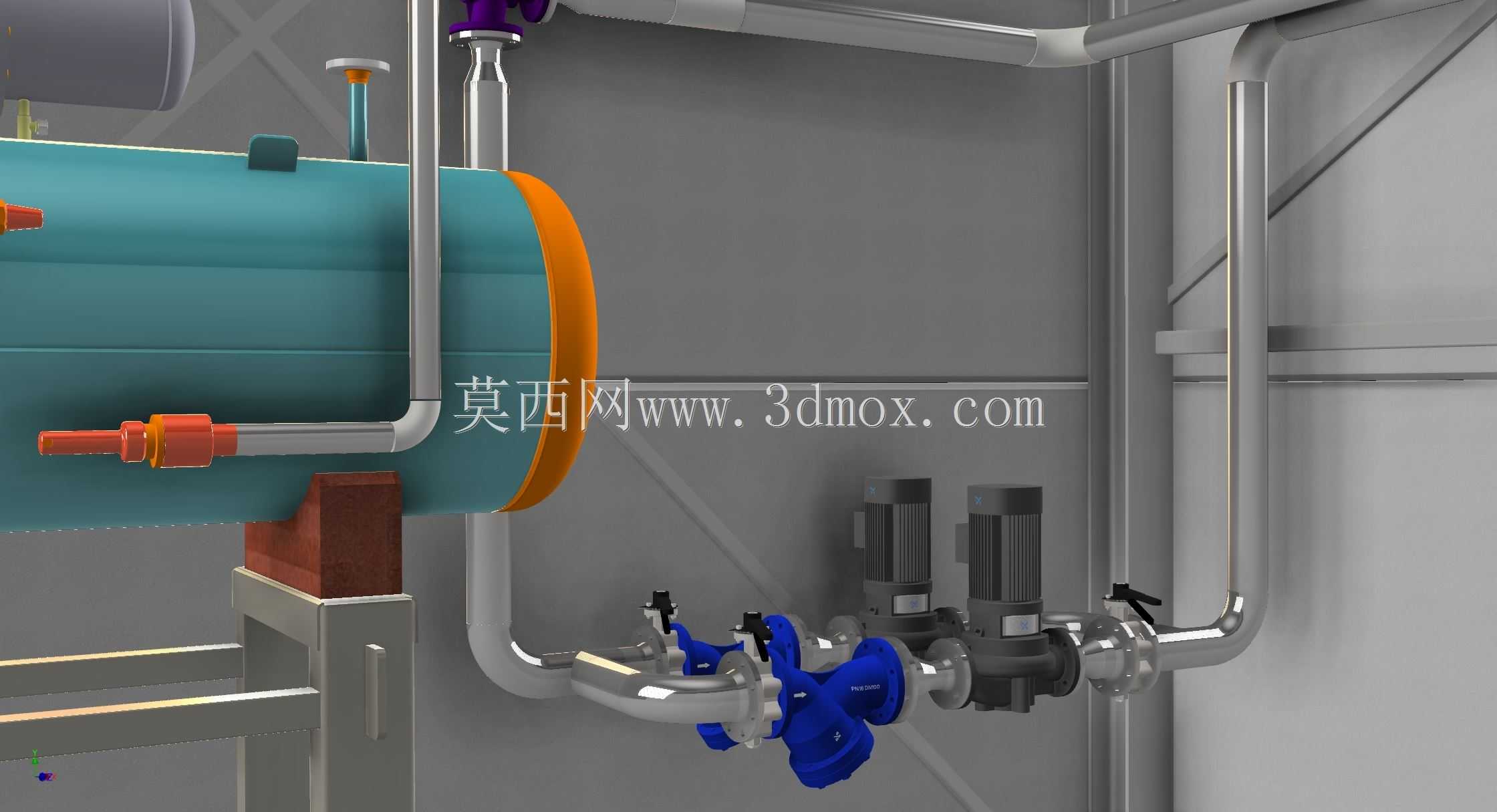

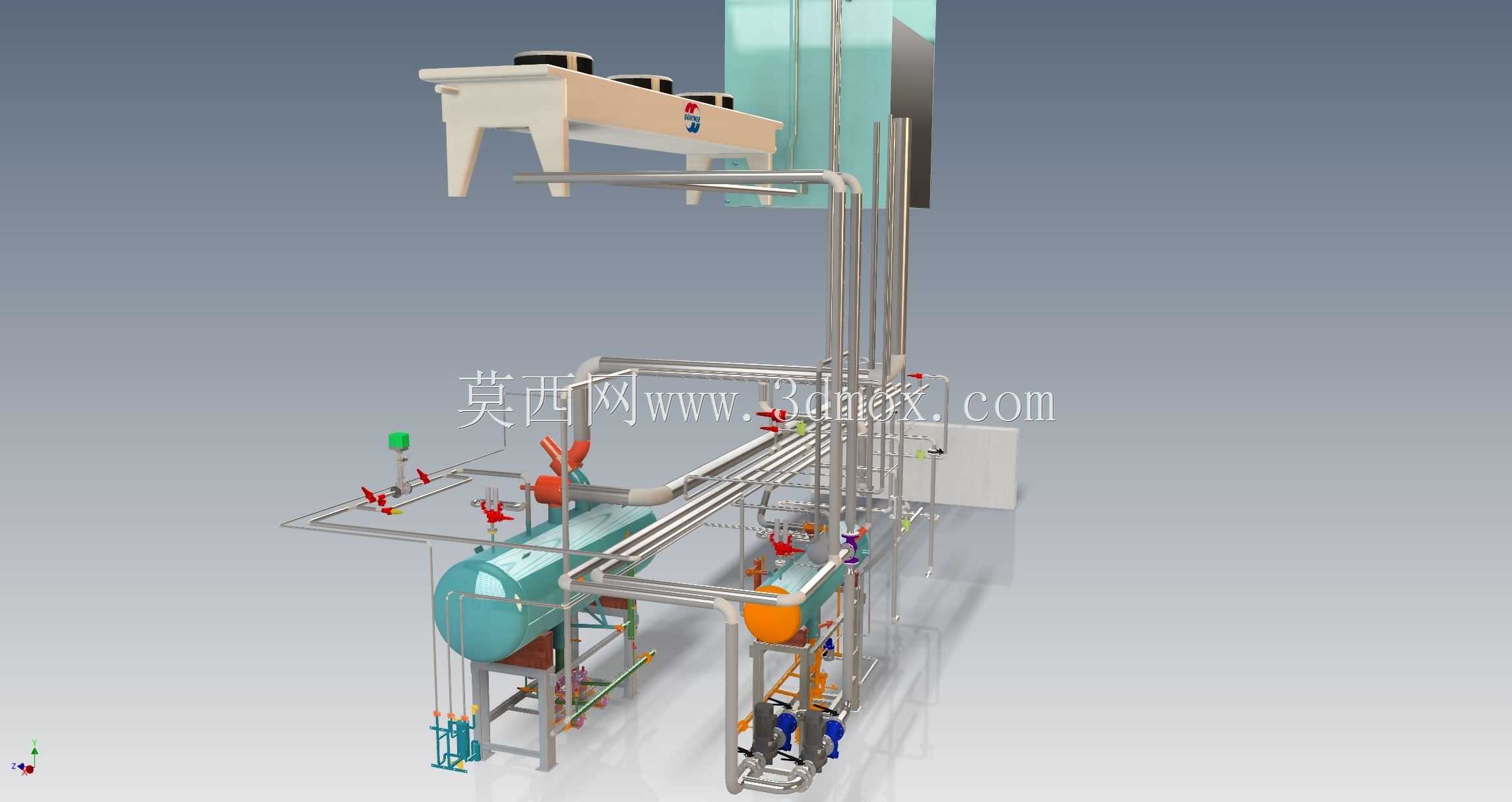

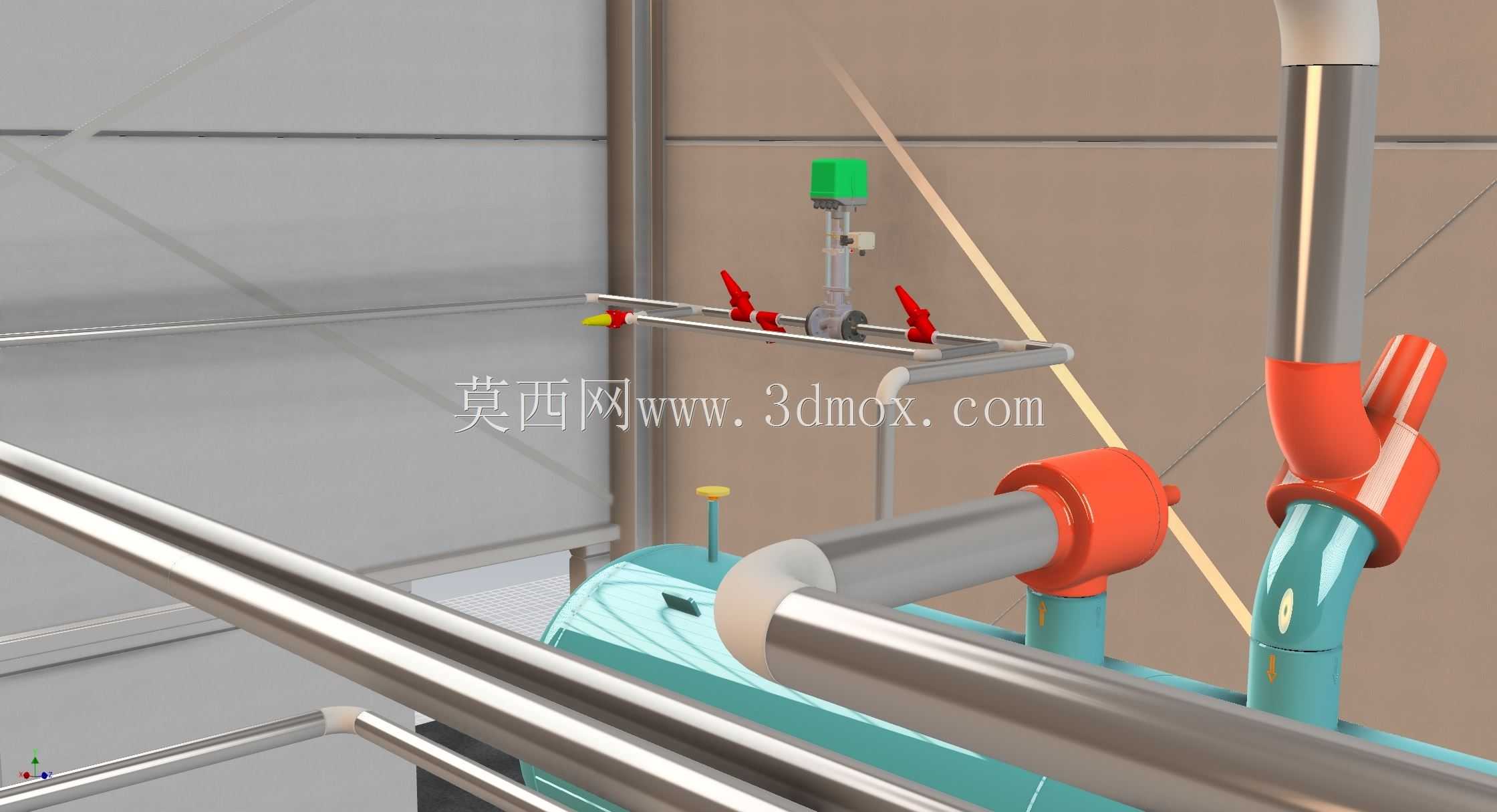

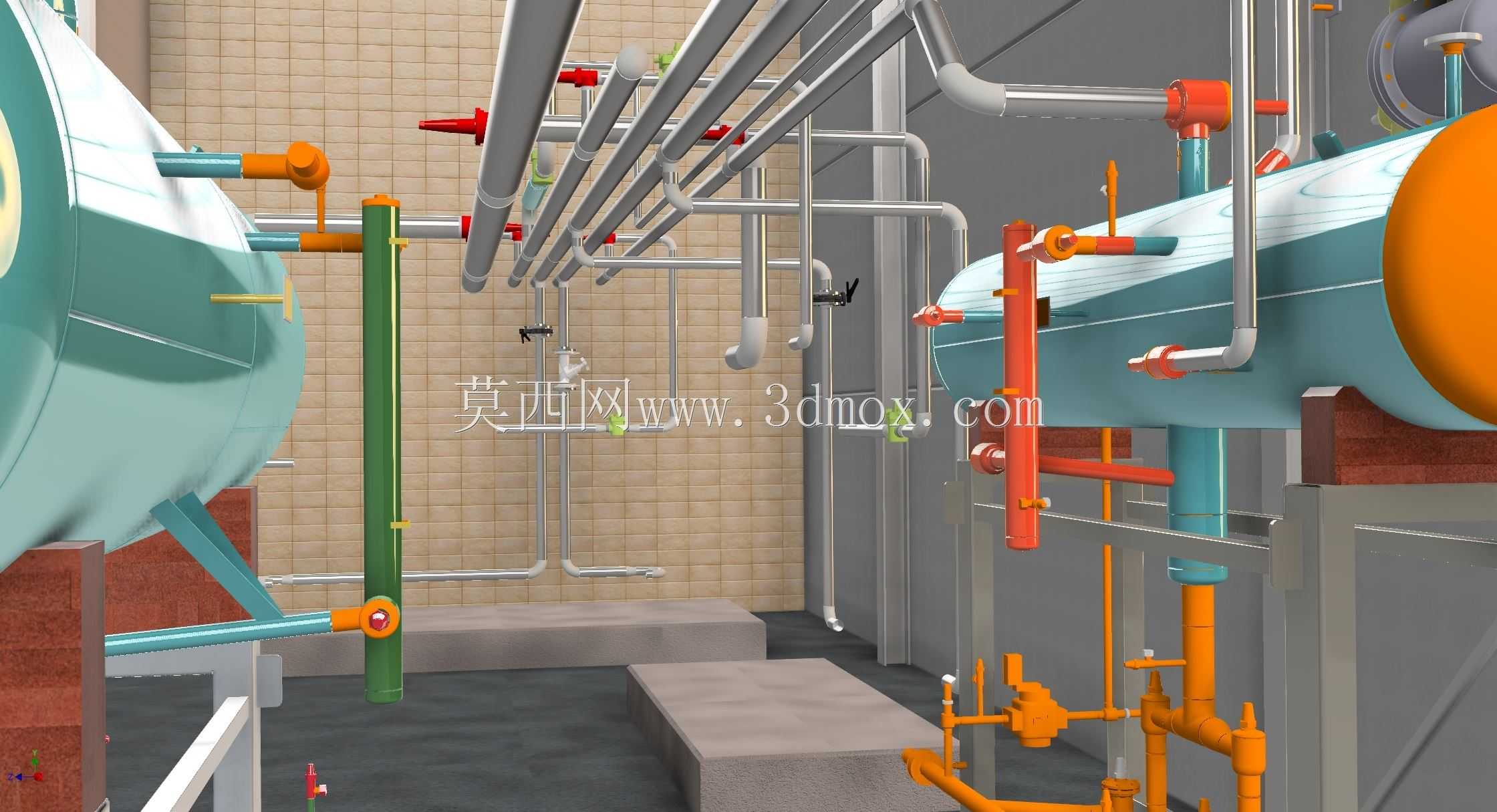

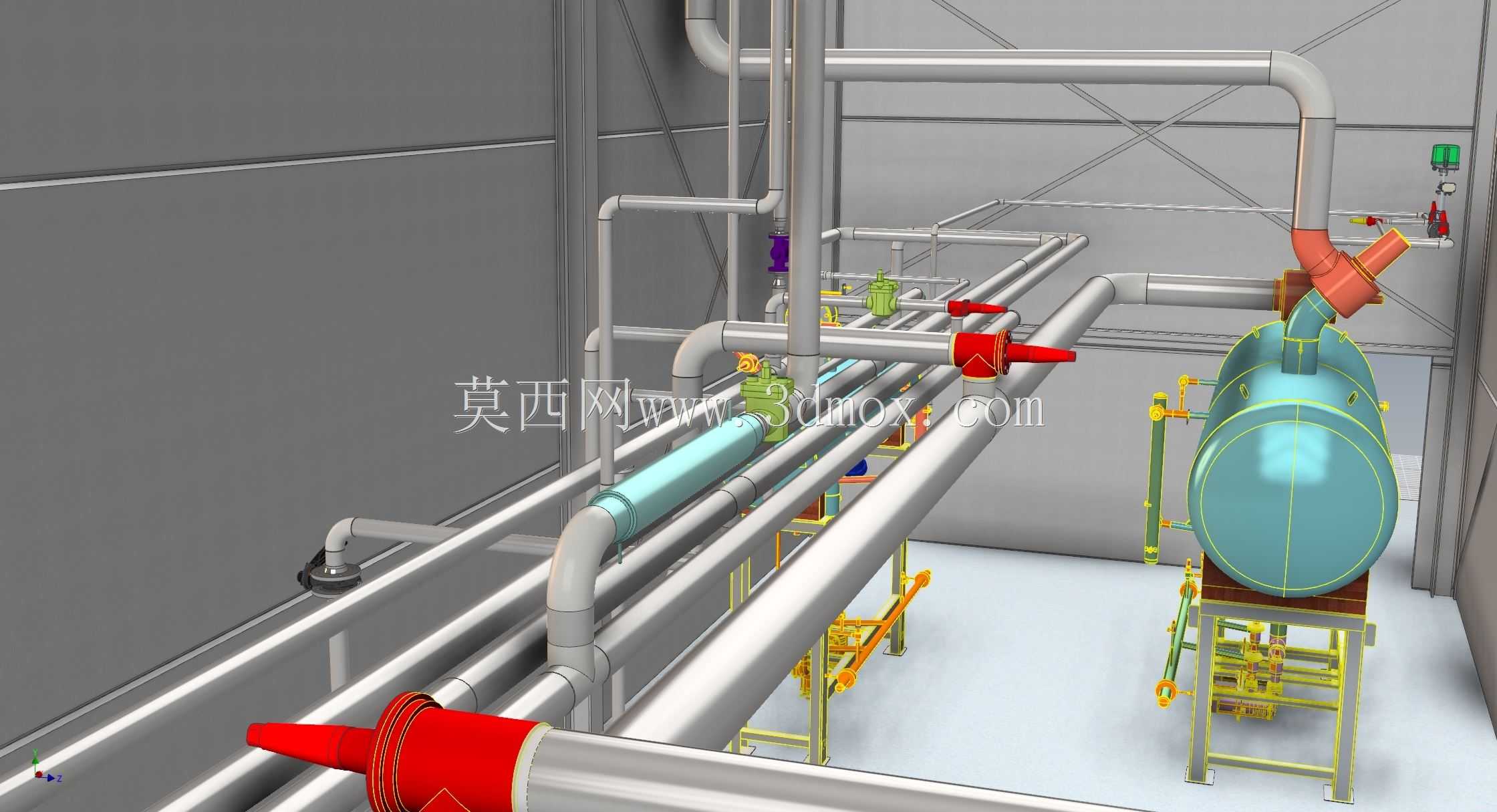

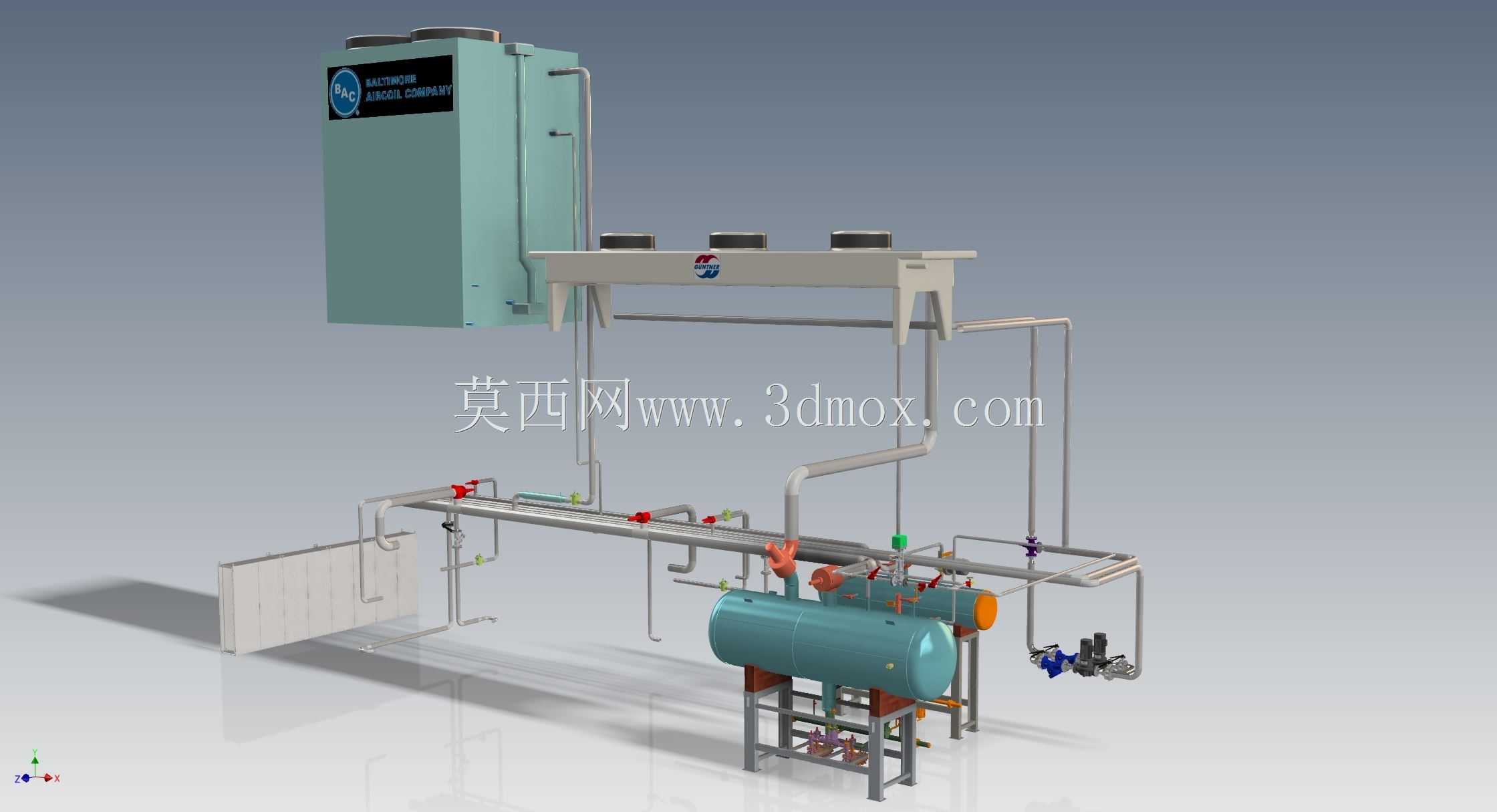

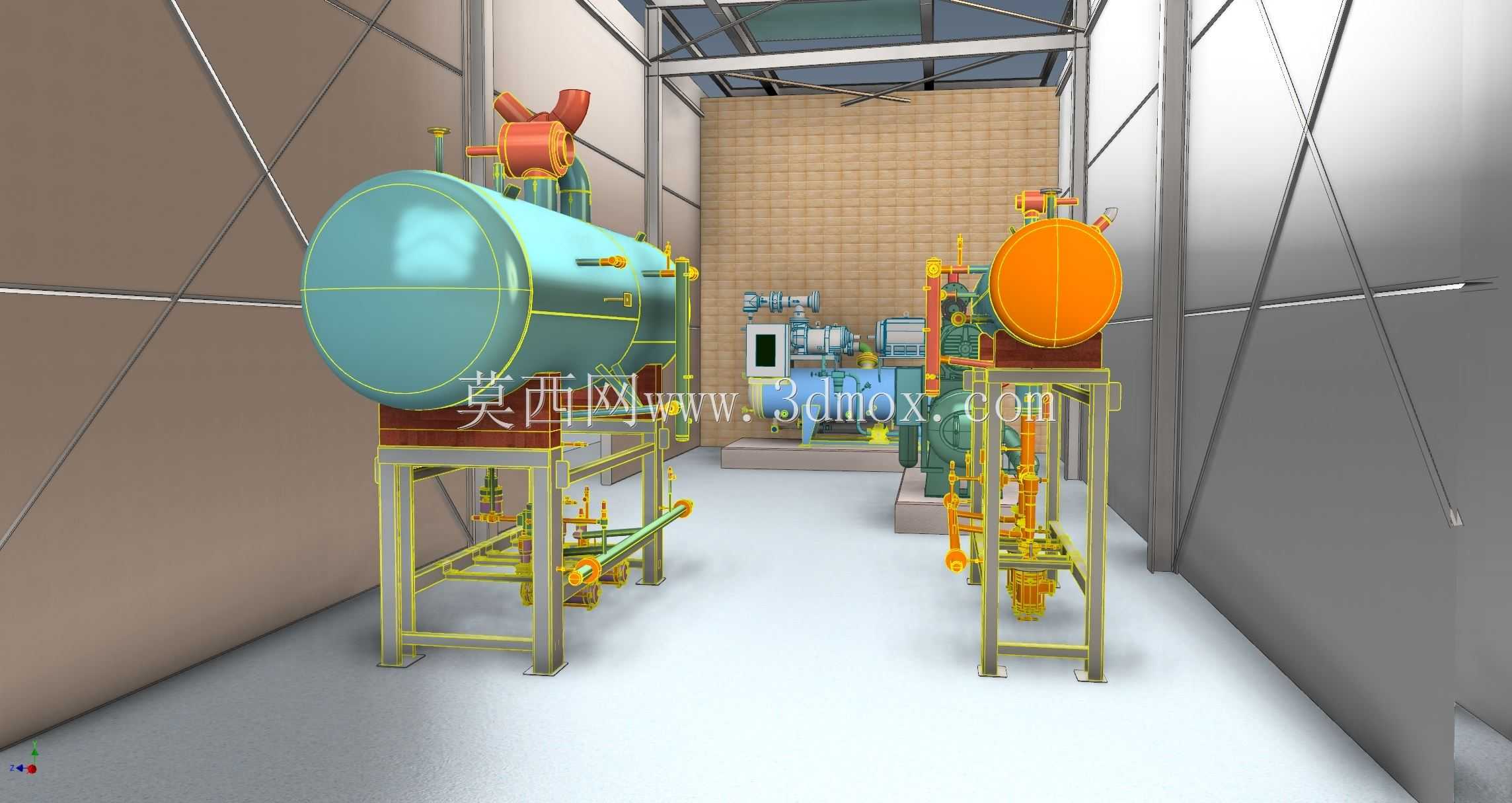

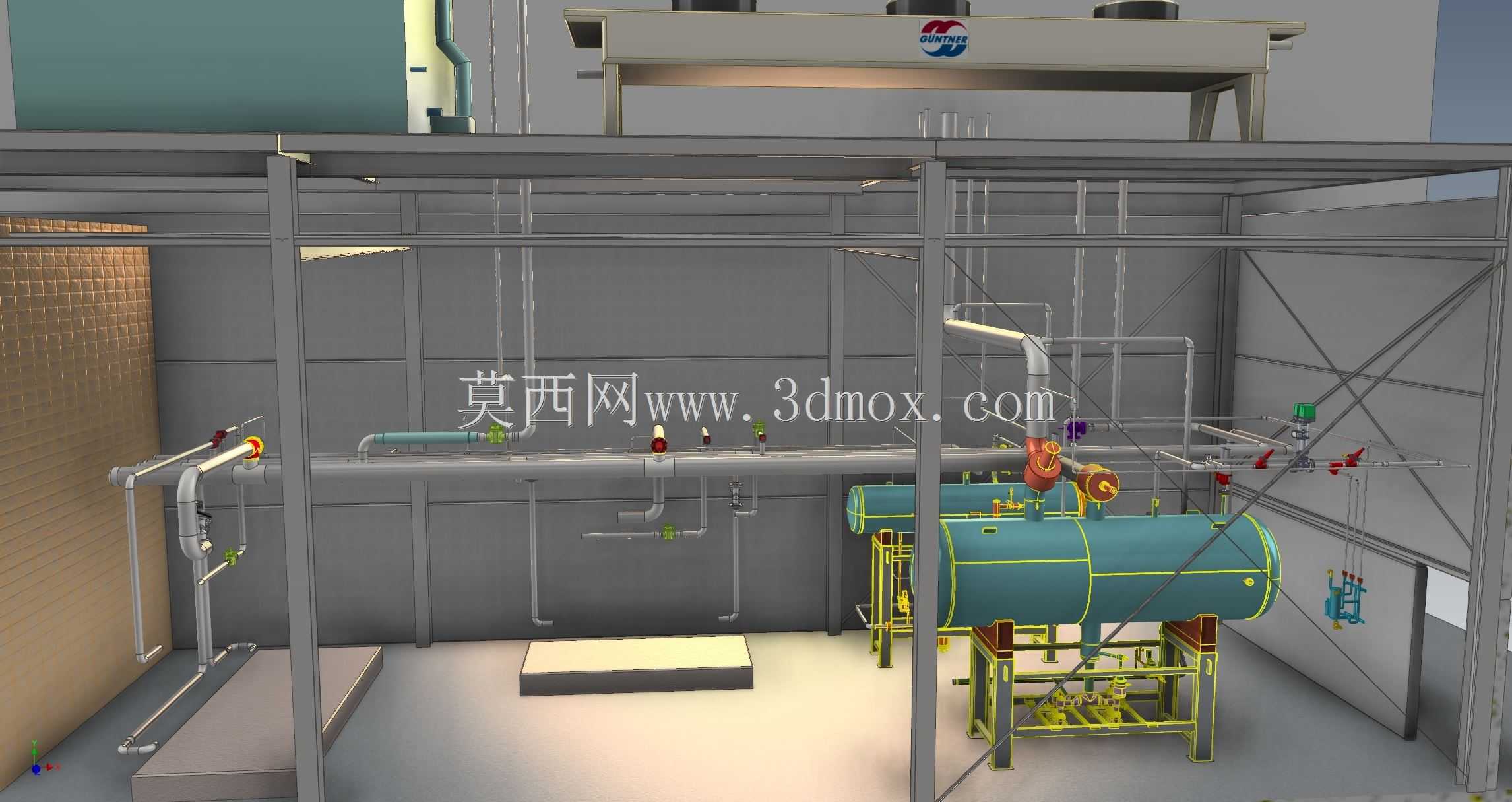

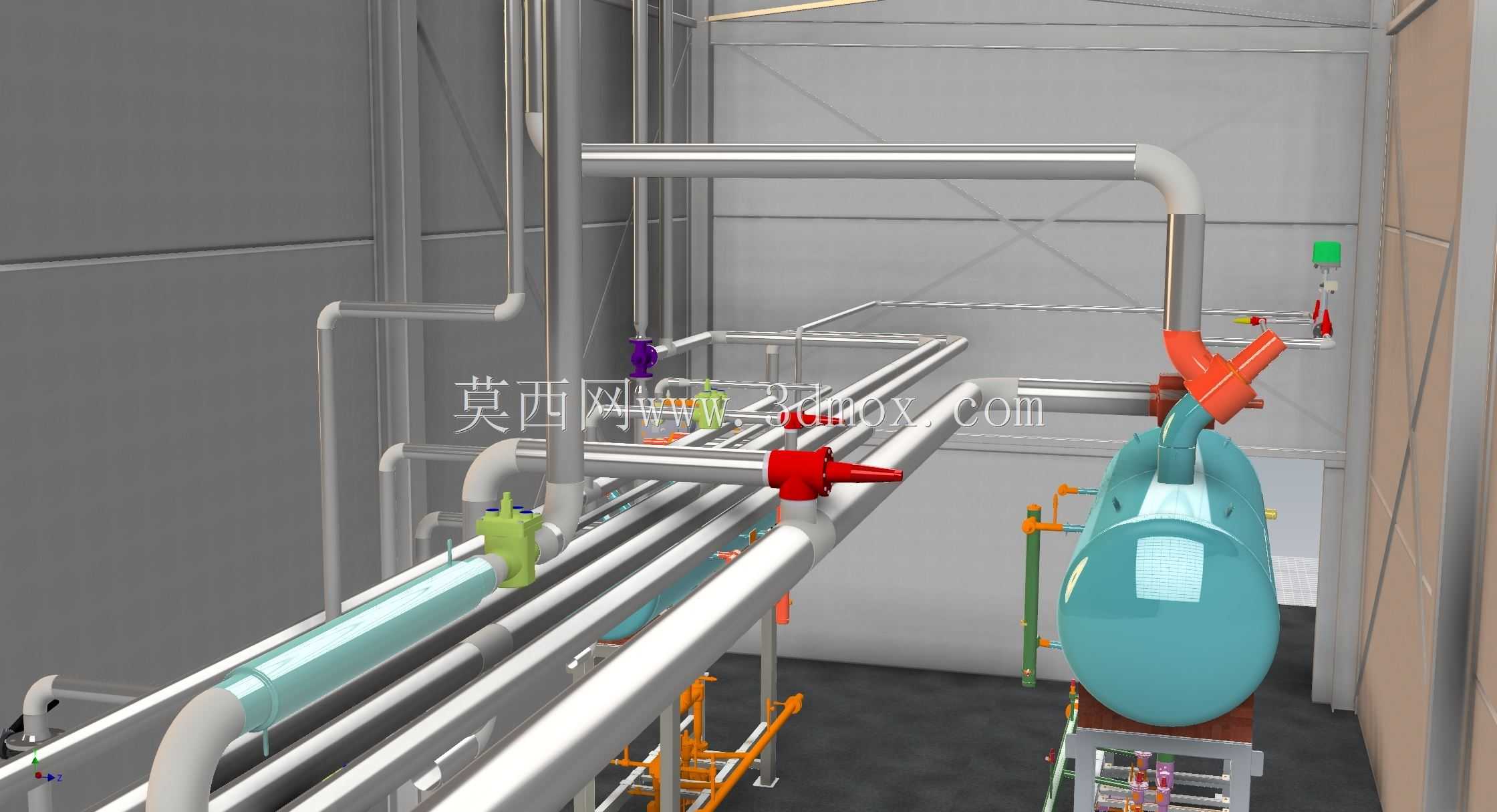

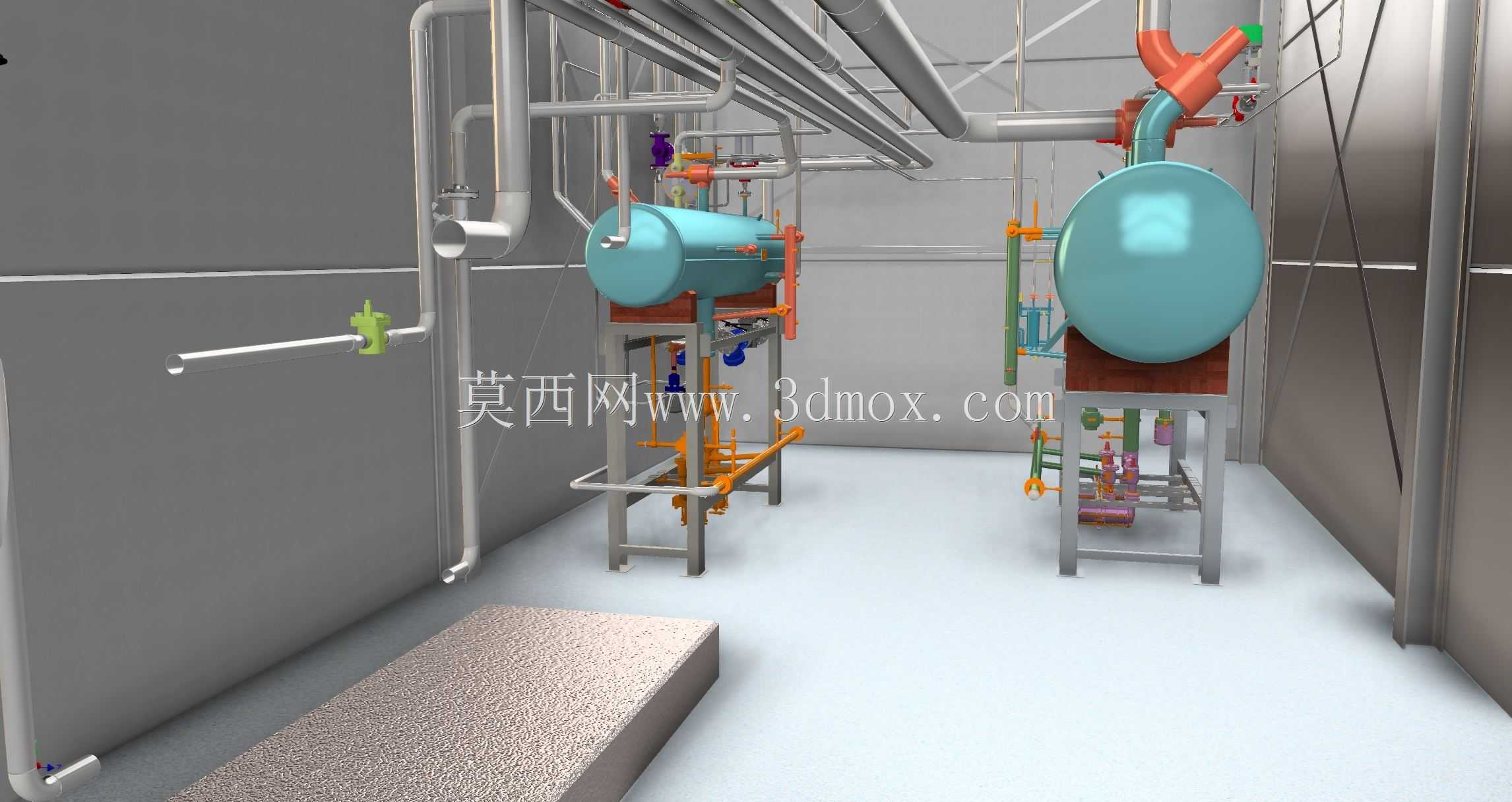

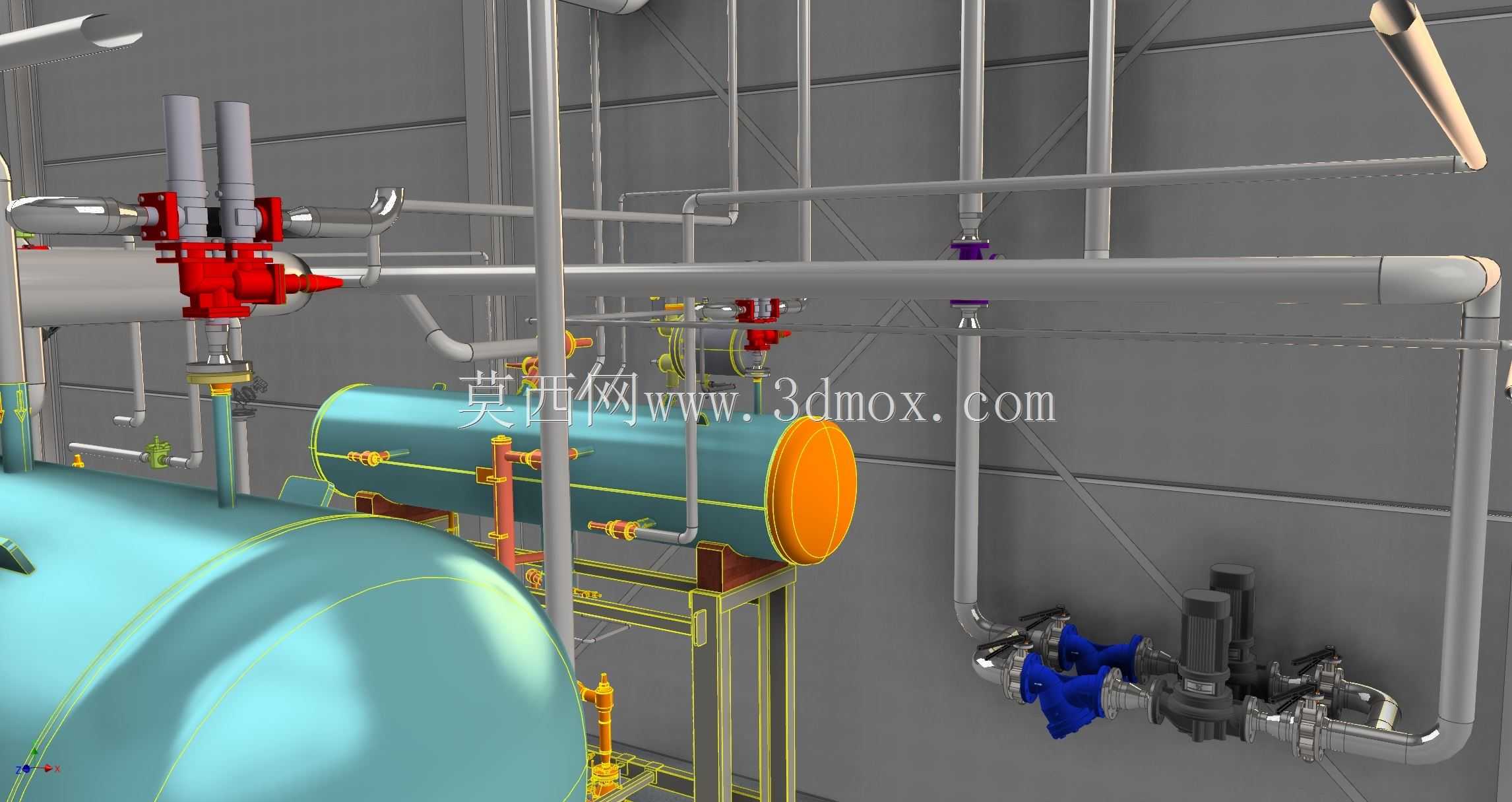

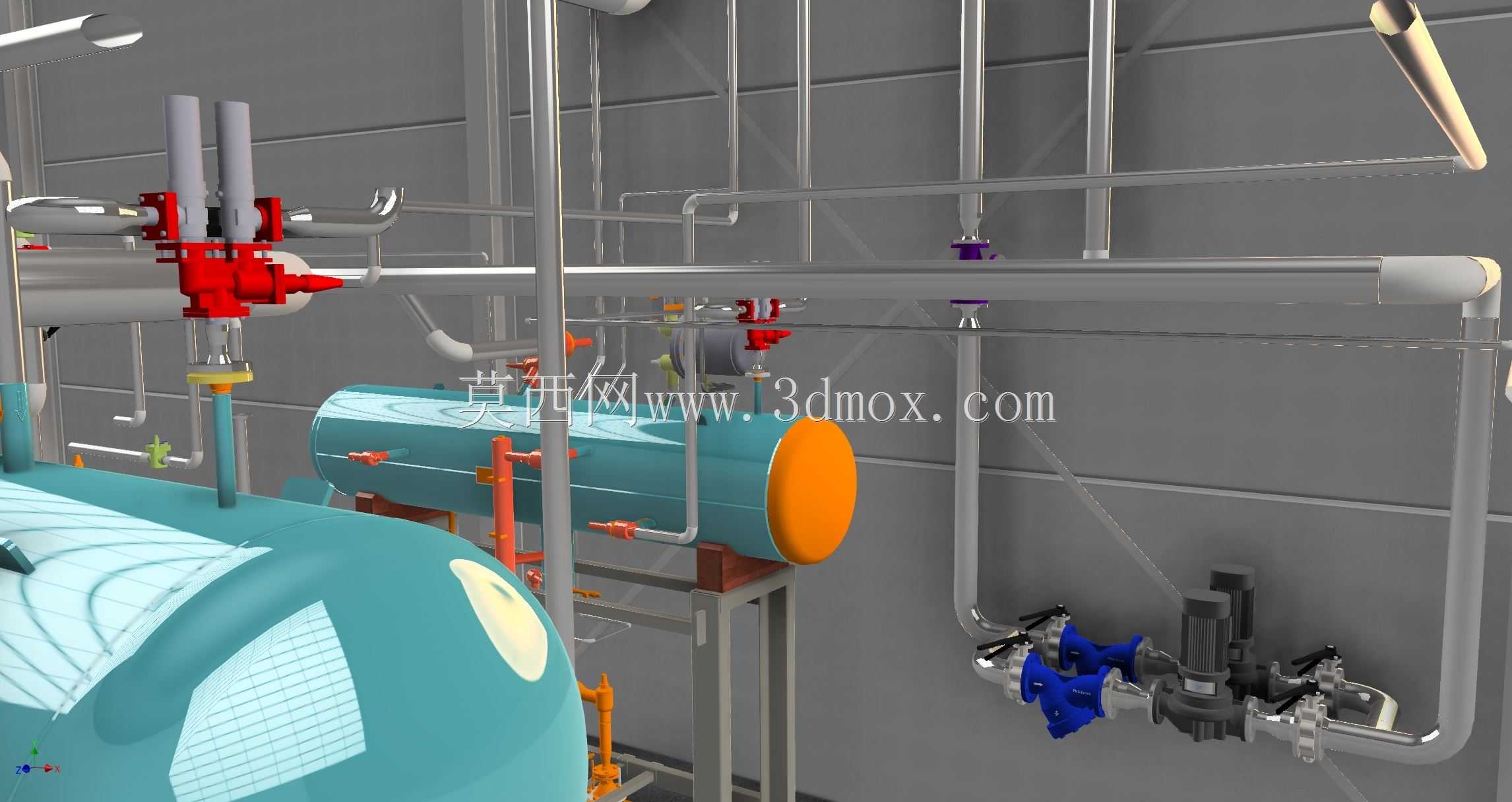

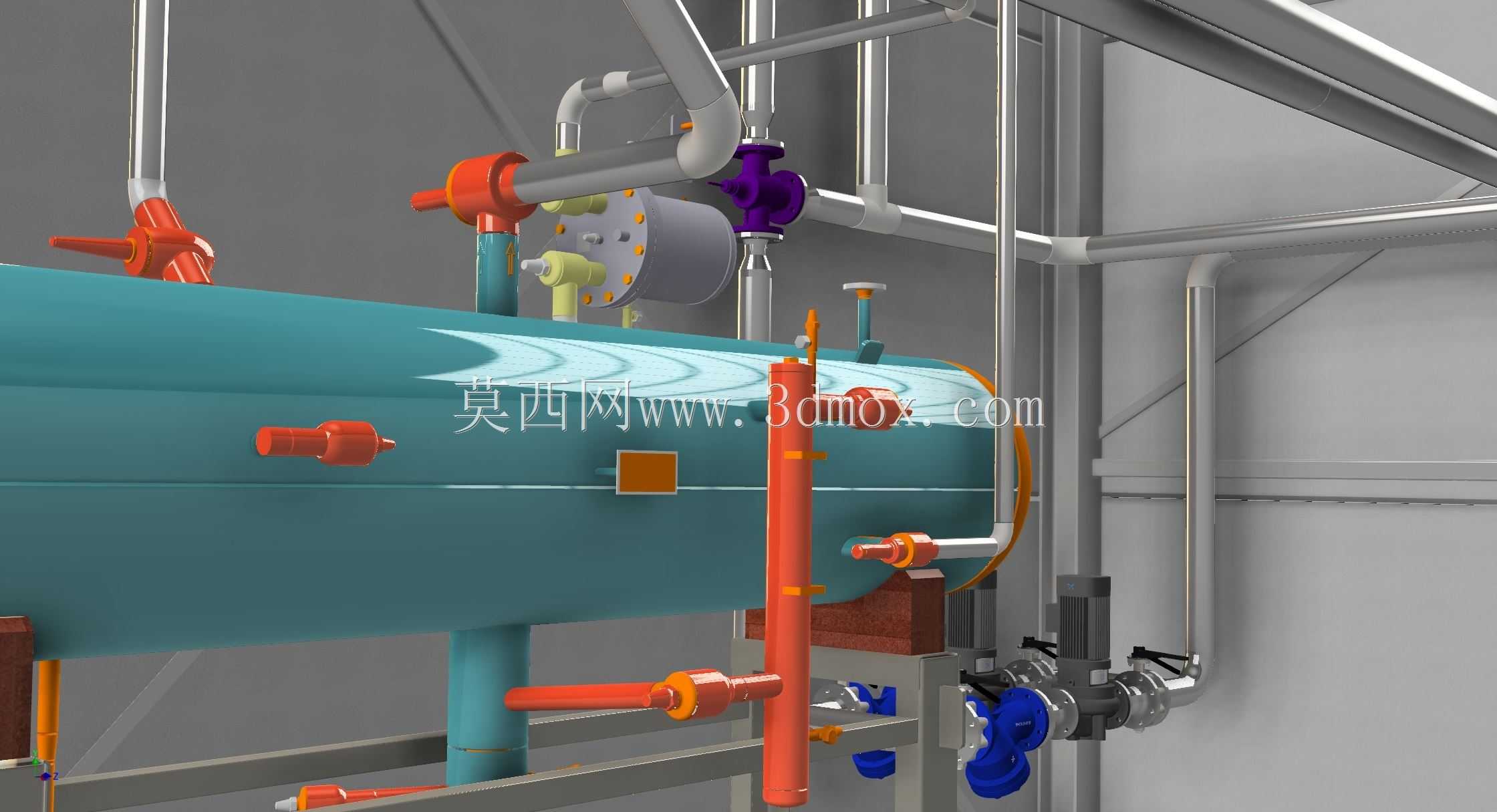

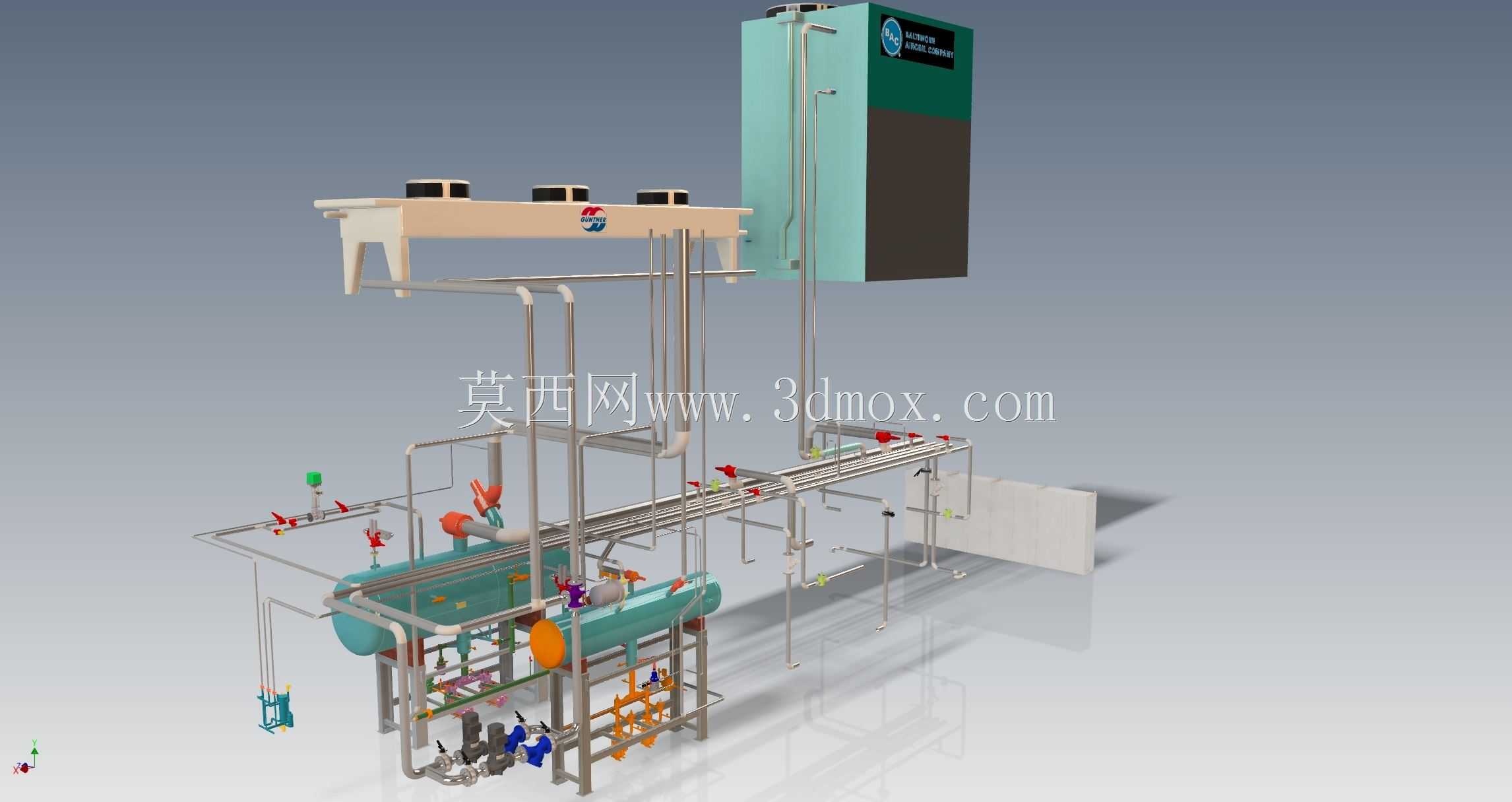

这套管线布局方案针对冷却行业发动机室的实际运行需求搭建,核心围绕冷却介质的稳定输送、现场施工的成本管控以及后期运维的操作便利性展开设计。在实际工业场景中,发动机室作为动力输出核心区域,运行过程中会持续产生大量热量,若冷却介质输送不畅,极易引发设备过热停机、部件损耗加速等问题,因此管路系统的合理性直接决定了整套动力单元的运行稳定性。设计过程中优先考虑了管路的模块化拆分逻辑,将原本需要在现场完成大量焊接作业的管段,提前在车间完成预制加工,仅在现场通过塞子类快接结构完成拼接,经实际项目验证,这种设计可让项目整体成本降低两成左右,同时大幅压缩现场焊接的作业时长,减少高空焊接、狭小空间焊接带来的施工安全风险,车间预制阶段也能更好管控焊接质量,降低管路渗漏的概率。从空间布局来看,整套管路依托现有钢结构支架进行敷设,主输送管道沿上层钢结构横梁横向排布,分支管路根据各发动机接口位置垂直向下引接,所有管路的排布都预留了足够的操作空间,阀门、仪表等操作部件的安装高度都设置在人员站立可及的范围,不需要额外搭设操作平台即可完成日常的启闭、参数读取操作。卧式储液罐体作为冷却介质的缓存单元,布置在发动机组侧方的低位区域,既可以利用重力差提升介质回流效率,也避免了高位布置带来的承重风险,罐体周边预留了不小于一米的检修通道,方便后期对罐体附件、连接法兰进行维护更换。管路的走向设计充分规避了电气桥架、设备吊装通道等冲突区域,所有弯头都采用大曲率半径结构,减少介质输送过程中的阻力损失,不同功能的管路通过标识色进行区分,方便运维人员快速识别管路属性。支架的选型根据不同管段的重量、振动特性匹配,主管道采用承重能力更强的门式支架固定,分支小管采用悬臂支架固定,所有支架与管路接触位置都加装了减震垫,抵消设备运行过程中传递到管路的振动,避免长期振动引发的焊缝开裂、接口松动问题。设计过程中对所有管路的安装边界做了明确校核,保证管段与周边墙体、设备、其他专业管线的净距满足工业管路安装规范要求,不会出现安装干涉问题,同时也预留了后期设备扩容的管路接口,不需要对现有管路系统做大规模改动即可完成支路拓展。针对冷却系统的运行特性,管路的坡度设置也做了针对性调整,排气点设置在管路的最高位置,排污点设置在管路的最低位置,方便系统运行过程中的排气操作以及停机检修时的介质排空,减少介质残留对管路内壁的腐蚀。
