乘用车铝合金轮毂配套橡胶轮胎三维设计

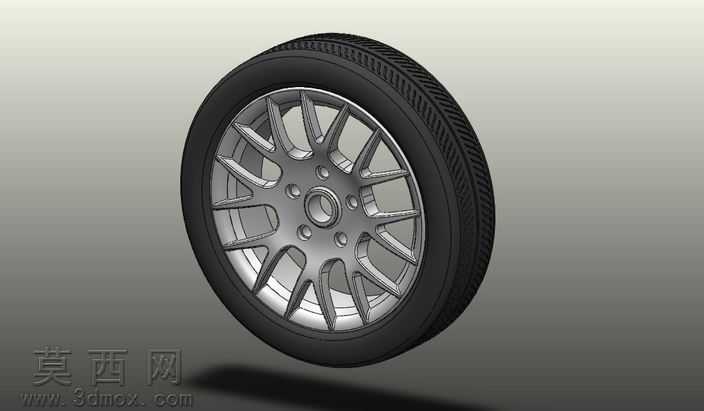

本作品为乘用车车轮总成三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对轮胎与轮毂的装配匹配关系进行梳理，明确轮辋直径、胎面宽度、扁平比等核心参数的对应约束，保证各部件装配无干涉。轮胎部分建模时，先通过旋转特征生成胎体基础曲面，再针对胎面花纹进行分步构建：先绘制单节距花纹的二维轮廓草图，包含纵向排水沟槽、横向防滑花纹块的轮廓边界，通过拉伸切除生成单节距花纹结构，再依托圆周阵列命令完成整圈胎面花纹的排布，同时对花纹块边缘做微小圆角过渡处理，还原真实轮胎的工艺细节；胎侧部分通过曲面偏移生成胎侧的厚度结构，还原橡胶胎体的曲面弧度，材质设置上为胎体赋予哑光黑色橡胶材质，调整材质的粗糙度、凹凸贴图参数，模拟橡胶表面细微的颗粒质感与使用质感，胎侧的标识区域通过曲面浮雕效果做出轻微凸起，还原真实轮胎的标识特征。轮毂部分采用铝合金材质表现，首先通过旋转特征生成轮辋的基础筒体结构，再绘制多辐条的轮廓草图，辐条采用流线型变截面设计，从轮毂中心的安装盘位置向外延伸至轮辋边缘，草图绘制时兼顾辐条的力学支撑结构与外观造型，通过拉伸、放样命令生成单根辐条的实体结构，再通过圆周阵列完成整圈辐条的排布；轮毂中心的安装座部分，精准绘制螺栓孔、中心定位孔的位置与尺寸，通过拉伸切除生成对应的孔位结构，同时对辐条与轮辋、安装盘的衔接位置做圆角过渡处理，避免尖锐棱角，还原铝合金轮毂的压铸工艺特征。材质渲染阶段，为轮毂赋予抛光铝合金材质，调整材质的反射率、高光参数，模拟金属表面的细腻光泽，同时在辐条的边缘区域做轻微的磨砂质感区分，还原量产轮毂的表面处理效果。整体装配阶段通过同轴心、重合配合约束将轮胎与轮辋完成装配，保证胎圈位置与轮辋边缘完全贴合，渲染时采用柔和的影棚光源，从多个角度打光突出轮胎橡胶的哑光质感与轮毂金属的反光层次，最终呈现的模型结构完整，细节还原度高，可用于汽车结构展示、装配教学、渲染场景搭建等场景，建模过程中所有特征均保留参数化历史，可根据需求调整轮胎尺寸、轮毂辐条造型等参数，适配不同车型的车轮设计需求。
