罗茨鼓风机压缩机组三维结构设计

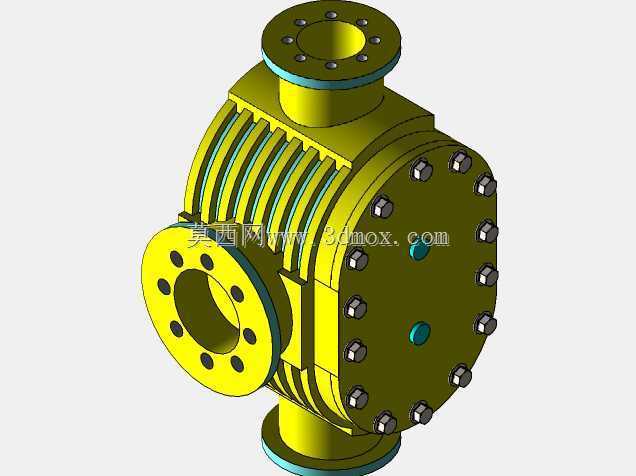

　　在污水处理曝气、粉体气力输送、冶金高炉送风、化工工艺气体增压这类对风压稳定性要求严苛的工况里，罗茨式压缩鼓风设备一直是核心动设备选型之一，不同于离心式设备的变压变流特性，这类容积式设备能在转速固定时输出稳定流量，不会因为背压小幅波动出现风量骤降，这也是很多工艺段优先选用它的核心原因。做这个三维结构的时候，最先敲定的是进出风口的法兰接口参数，毕竟现场安装对接的风管都是提前预制的，法兰的螺栓孔分布、密封面凸台高度、通径尺寸都要和通用管路标准匹配，三个接口分别对应进气、排气以及旁通泄压的安装位，法兰端面的密封槽深度特意留了2mm的压缩余量，适配常用的耐油橡胶石棉垫片，避免现场安装时出现密封面压合不实漏风的问题。

　　机壳部分的散热筋设计是反复调整过的，早期方案做的是直筋，仿真运行时发现机壳中段靠近排气侧的温度比进气侧高近40度，直筋的散热路径短，热量容易在排气端堆积，后来改成了沿机壳周向环绕的纵向散热筋，筋条高度从进气侧到排气侧逐步递增，既增加了和空气的接触换热面积，也让机壳整体的刚性提升了不少，毕竟设备运行时内部两个叶轮啮合会产生周期性的气压脉动，机壳如果刚性不足，长期运行很容易出现共振开裂的问题。端盖部分的螺栓排布做了等距圆周分布，每颗螺栓的预紧力都做了对应核算，避免端盖压紧时出现受力不均导致的端面跳动，端盖上预留的两个工艺孔是用来安装轴承端盖和密封件的，密封腔的尺寸特意适配了常用的骨架油封加迷宫密封的组合结构，防止运行时润滑油窜入气腔，也避免带压气体从轴端泄漏。

　　内部的叶轮型线采用的是渐开线三叶结构，相比传统两叶叶轮，三叶结构的排气脉动更小，运行时的气流噪音能降低10分贝以上，叶轮和机壳之间的间隙留了0.15到0.25mm的安装余量，这个间隙值是反复核算过的，间隙太小的话，设备运行升温后叶轮热膨胀容易和机壳刮蹭，间隙太大又会导致内泄漏增加，容积效率下降。叶轮和主轴的连接采用的是过盈配合加平键定位，避免长期正反转切换或者带载启动时出现叶轮松动移位。整个设备的安装底座预留了四个地脚螺栓孔，孔位的中心距按照常用的混凝土基础浇筑尺寸设定，底座的安装面做了0.02mm的平面度要求，方便现场安装时找正水平，避免设备运行时因为基础不平出现轴承偏磨。

　　做结构设计的时候还特意考虑了日常维护的便利性，端盖的拆卸空间留足了扳手操作的余量，不需要拆除进出风管路就能完成轴承和密封件的更换，机壳侧面预留的观察孔可以在不拆机的情况下查看叶轮的啮合磨损情况，方便运维人员定期排查故障。整个模型的装配约束完全按照实际装配逻辑搭建，叶轮之间的啮合运动、主轴的转动约束都做了对应的配合关系，导入运动仿真模块就能直接模拟设备运行时的叶轮运动轨迹，校验运动过程中是否存在干涉，也能直观看到不同转速下的气流脉动对应的部件受力情况，不管是用来做设备选型的方案演示，还是做结构优化的仿真分析，都能直接复用模型里的装配关系和尺寸参数，不需要重新搭建基础结构。
