多旋翼飞行器动力集成旋翼组件结构设计

　　这套旋翼组件结构，最初是针对中小型多旋翼工业级飞行器的动力端集成需求做的结构方案，日常作业场景里，这类组件要承担植保作业的药剂挂载飞行、电力线路巡检的长时悬停、测绘作业的稳定姿态保持等核心功能，和消费级航拍机的旋翼结构不同，工业场景下的部件要兼顾抗振冗余、快拆维护性、不同工况下的动平衡稳定性，不能只追求轻量化而忽略长期作业的结构疲劳问题。

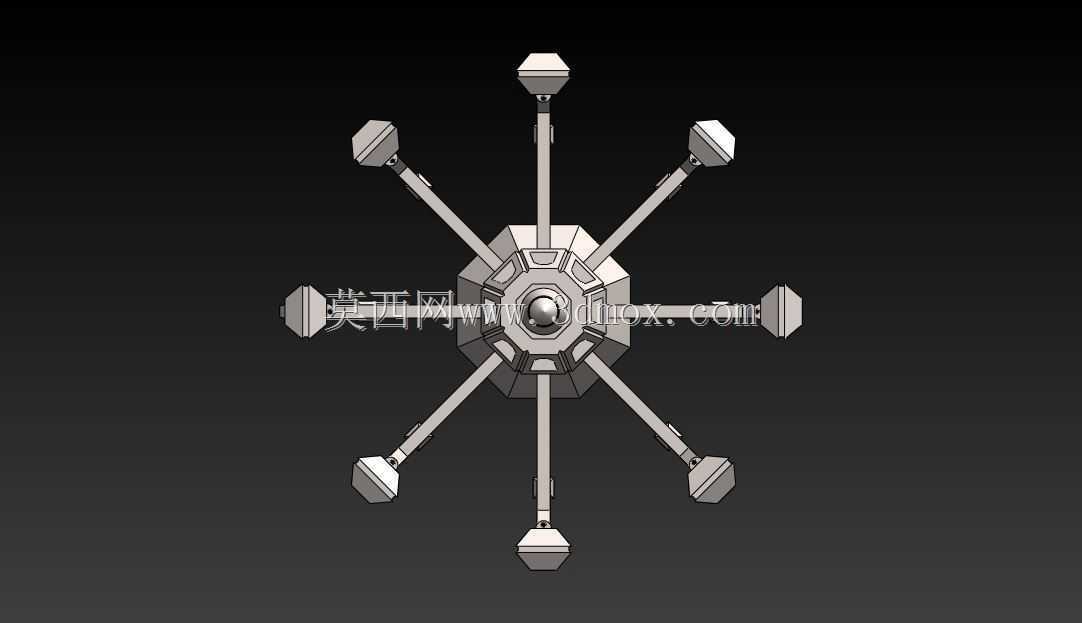

　　从结构设计逻辑来看，整个组件采用中心轴径向对称布局，中心传动基座作为核心承力件，所有旋翼支臂均围绕中心轴做等角度分布，每一组支臂末端都预留了动力单元的安装定位面，定位面做了同轴度公差约束，保证动力输出轴和旋翼旋转平面的垂直度偏差控制在合理区间，避免高速旋转时产生额外的偏振载荷。支臂和中心基座的连接采用嵌入式榫卯配合加径向锁止的结构，相比单纯的螺栓锁紧，这种结构能分散飞行时的交变弯矩，避免连接位置出现应力集中导致的支臂断裂问题，日常外场作业时如果出现单支臂损坏，不需要拆解整个中心基座，只需要解除对应位置的锁止结构就能快速替换备件，大幅压缩外场维护的时间成本。

　　在安装边界的考量上，整个组件的最大旋转外径控制在适配1200mm轴距飞行器的范围内，中心基座的安装孔位按照通用飞控安装架的标准孔距设计，不需要额外做转接板就能直接适配主流的工业级飞控安装方案，组件整体的重心严格落在中心轴的轴线上，上下方向的重心偏移量控制在0.2mm以内，避免飞行时因为重心偏移产生额外的动力损耗。旋翼的安装座设计了快拆卡扣结构，配合自紧式旋翼锁止结构，地勤人员更换旋翼时不需要额外工具，只需要按压卡扣就能完成旋翼的拆装，锁止结构自带防松脱的弹性卡榫，即使在大机动飞行或者遇到强气流冲击的情况下，也不会出现旋翼松脱的风险。

　　考虑到工业作业场景里经常会遇到高湿、多粉尘的环境，中心传动位置的轴承座做了双层密封结构，内层采用接触式橡胶密封圈阻挡粉尘进入轴承滚道，外层设计了挡水檐结构，避免雨天作业或者植保喷洒时的药剂、水汽渗入轴承内部造成锈蚀卡滞。每一组支臂的内部都预留了走线空腔，动力线和信号线可以从支臂内部穿行到中心基座的集线位置，避免线缆外露在飞行过程中被旋翼扫到，也能减少线缆外露带来的风阻增量，同时线缆在空腔内做了防磨处理，在支臂和基座的连接位置设计了橡胶护线圈，避免长期振动导致线缆绝缘层被金属棱边磨破引发电路故障。

　　从功能特性上看，这套结构没有采用一体成型的整体式设计，而是采用模块化拆分的思路，不同载重需求的机型可以通过更换不同长度的支臂组件来适配不同尺寸的旋翼，不需要重新开模制作中心基座，大幅降低不同载荷等级机型的开发成本。支臂的截面采用异形流线型设计，相比传统的圆形截面支臂，能在保证结构强度的前提下降低15%左右的飞行风阻，同时截面的抗弯截面模量经过优化，在相同重量下比圆形截面支臂的抗弯曲能力提升20%左右，能更好地应对大载重起飞、突风冲击时的载荷。中心基座的底部预留了任务挂载的安装接口，可以直接挂载药箱、航拍云台、测绘相机等不同的任务设备，挂载接口的承力结构直接和中心基座的主承力框架相连，载荷重量不会传递到支臂上，避免挂载重量导致支臂变形影响旋翼的动平衡。

　　在动平衡设计层面，每一个旋翼安装位都做了定位标记，装配时可以按照标记对位，保证同一旋转平面上的旋翼重量差控制在0.1g以内，减少高速旋转时的振动传递到机身，降低飞控的姿态修正压力，也能延长机载传感器、拍摄设备的使用寿命。整个结构的棱角位置都做了圆角过渡处理，一方面是减少飞行过程中的应力集中，另一方面也能避免外场作业时尖锐棱角划伤作业人员，所有外露的金属件都做了阳极氧化处理，在提升表面硬度的同时增强抗腐蚀能力，适配沿海高盐雾、农田药剂腐蚀等特殊作业场景的使用需求。
