高效离心式流体输送叶轮结构

　　在泵、离心压缩机以及暖通空调送风系统里，叶轮是直接决定能量转换效率的核心过流部件，整套三维结构围绕工业现场连续运行的工况展开，没有多余装饰特征，每一处曲面都服务于流体从轴向进入、沿径向甩出并获得压力能与动能的过程。

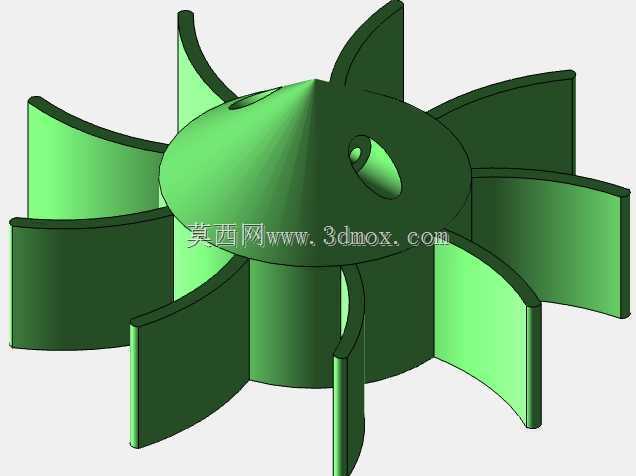

　　从整机布置边界看，该叶轮采用后弯式宽叶片方案，轮毂中心向上隆起形成平滑导流锥，能够把轴向进入的来流平顺地折转至叶道入口，避免气流或液流在轮毂端面形成突扩死区。中心预留轴孔与锁紧配合结构，孔位周边的凸台用于传递转矩并承担轴向定位，安装时需与主轴轴肩、锁紧螺母或轴端压板的尺寸链对齐；轮盘背面的圆柱段给出了与密封腔、蜗壳后侧板之间的安全间隙参考，设计选型时要结合腔体宽度核对转子窜量，防止运转中轮盘与固定件刮擦。

　　叶片数量与叶道宽度是按中等流量、较高压升的使用场景权衡的。多叶片布置使单个叶道的当量扩张角被控制在合理范围，流体在叶道内减速扩压时不易发生大面积脱流，出口流场沿周向更均匀，进入蜗壳或扩压器后能降低二次流损失；叶片从轮盘盘面立起，进口边适度延伸并向吸入侧方向前伸，可增大有效进气面积、降低入口相对速度，对改善泵的汽蚀余量和压缩机的喘振裕度都有实际意义。叶片型线并非简单直板，而是沿高度方向带有空间扭转：进口角匹配来流相对速度方向，出口角按所需压升特性选取，型面从下缘到上缘连续过渡，保证不同叶高截面的流体折转角协调，减少叶顶附近的流动滑移。

　　轮盖侧采用敞开式叶尖结构，叶片外缘直接暴露在蜗壳流道中，这种形式便于铸造或机加工成型，也利于输送含微小颗粒、纤维杂质的介质时降低堵塞风险；在清水泵或洁净风机工况下，若需进一步减少叶顶泄漏回流，可在此三维基础上叠加轮盖特征，把叶片顶端封闭并匹配口环密封，改造时只需沿叶片外缘延伸曲面并校核轮盖强度。轮盘本体从中心厚壁区向外缘逐渐减薄，既控制旋转质量和转动惯量，又让应力分布从高应力的轮毂区向叶片根部平滑扩散；叶片与轮盘交接处保留圆角过渡，避免直角根部在交变离心载荷和压力脉动下萌生疲劳裂纹。

　　建模过程中，叶道曲面采用连续曲率构建，叶片压力面与吸力面分别按载荷分布规律修型：压力面承担主要升压作用，型面弧度保证流体逐步获得能量；吸力面则控制逆压梯度，延缓边界层分离。轮毂导流锥的锥角与吸入室出口流道对接，使来流速度在进入叶道前完成预旋与加速的平稳过渡；中心部位的斜向工艺孔特征兼顾动平衡去重与装配起吊需求，实际生产中可根据平衡试验结果在对应环带去除材料，而不破坏叶片型面。

　　现场配套时，叶轮外径决定蜗壳基圆直径的下限，叶片出口宽度要与蜗壳进口宽度匹配，轴向装入方向需预留从吸入端穿入主轴的操作空间；轴孔配合长度、键槽位置以及轮盘背面的止口尺寸，都要和主轴、轴套、密封组件的装配关系联动校核。对于暖通空调离心风机，该叶轮可直接适配矩形或圆形蜗壳，通过调整转速覆盖不同风量风压区间；用于离心泵时，需将叶道表面粗糙度按水力要求控制，并在叶片进口边做修圆处理以降低冲击损失；用于小型离心压缩机时，则要在现有结构上进一步细化叶顶间隙控制，并对轮盘做超速试验验证。整个结构把气动水力设计、转子动力学边界和制造装配约束整合在同一套数模中，结构工程师可以在此基础上直接开展蜗壳匹配、轴系设计与工艺出图工作。
