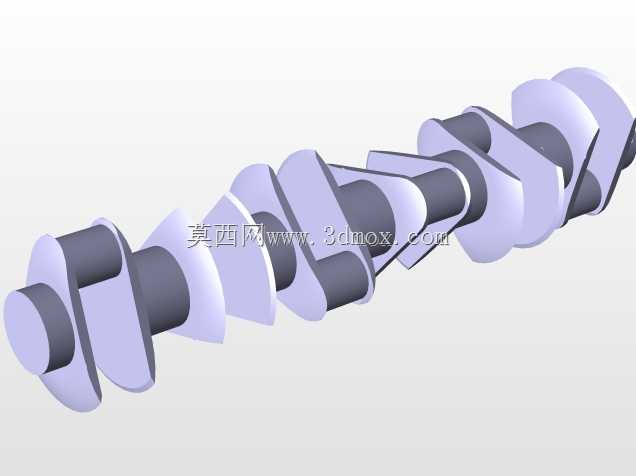

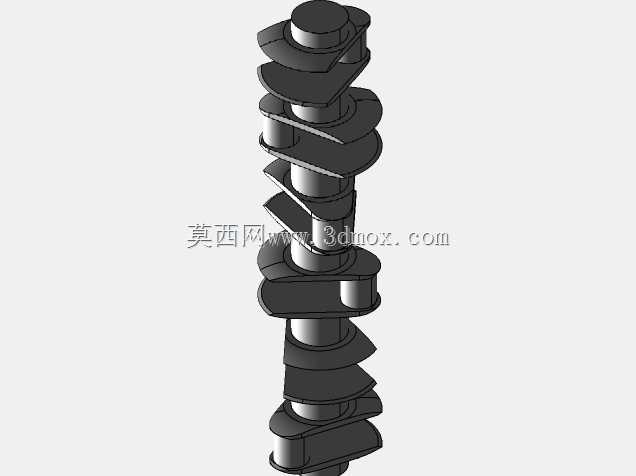

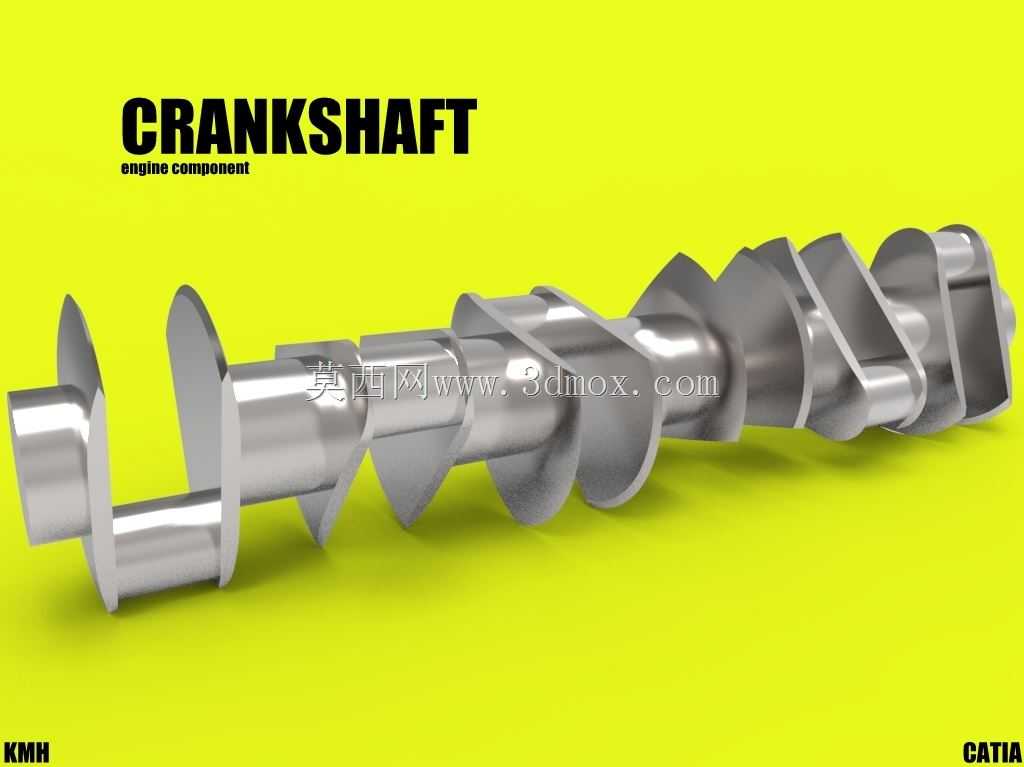

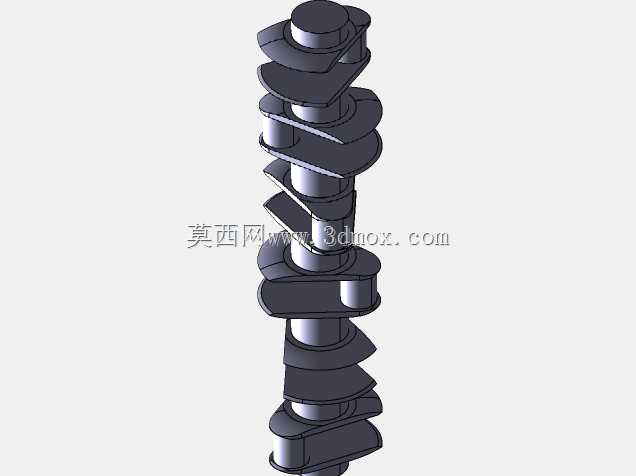

汽车发动机用多曲拐曲轴结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:322466
  • 汽车发动机用多曲拐曲轴结构设计
  • 汽车发动机用多曲拐曲轴结构设计
  • 汽车发动机用多曲拐曲轴结构设计
  • 汽车发动机用多曲拐曲轴结构设计
  • 汽车发动机用多曲拐曲轴结构设计
  • 汽车发动机用多曲拐曲轴结构设计

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套结构的设计合理性直接决定了整机的运转平顺性、疲劳寿命与动力输出效率。从实际装车场景来看,这类多曲拐结构主要适配直列多缸四冲程发动机,覆盖乘用车燃油动力、轻型商用车动力单元以及小型固定式内燃机组的应用需求,在整机装配环节,曲轴需要通过主轴颈落座于缸体主轴承座内,两端分别对接前端轮系与后端飞轮输出端,曲拐位置通过连杆轴颈与连杆大头相连,承接活塞做功行程传递来的爆发压力。

设计阶段首先要匹配整机的缸数、点火顺序与曲柄夹角,这套结构采用等角度均匀分布的曲拐布置,能够保证各缸做功行程的交替衔接顺畅,将输出扭矩的波动幅度控制在合理区间,降低整机运转时的扭转振动。主轴颈与连杆轴颈之间设置有圆滑过渡的曲柄臂,过渡区域采用大圆角设计,避免应力集中导致的疲劳断裂问题——在实际工程故障案例里,曲轴断裂失效大多起源于轴颈与曲柄臂连接的应力集中位置,因此圆角的曲率参数、表面强化工艺的匹配都是设计时需要重点考量的细节。

从安装边界来看,各主轴颈的同轴度公差需要控制在微米级,保证曲轴落座后转动无卡滞,连杆轴颈与主轴颈的平行度公差同样有严格要求,避免连杆工作时出现偏磨,导致活塞拉缸、轴瓦异常磨损等连锁故障。曲轴轴向设置有定位止推面,用来限制整机运转过程中曲轴的轴向窜动量,窜动量过大会导致前后端油封异常磨损漏油,窜动量过小则会在热膨胀状态下出现轴瓦端面烧蚀的问题。油道设计采用贯穿主轴颈与连杆轴颈的斜向通油孔,能够将主油道输送来的压力机油直接引导到连杆轴颈表面,为连杆大头轴瓦提供持续润滑,油道孔口位置同样做了倒角圆滑处理,避免应力集中同时减少机油流动阻力。

曲拐的平衡配重设计是这类长曲轴的设计重点,每段曲柄臂上延伸出的配重块经过精确的质量矩匹配,能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转时的振动水平,减少对发动机悬置系统的载荷冲击。从外形结构来看,曲轴前端预留有皮带轮、正时齿轮、扭转减振器的安装定位面与键槽,后端设置有飞轮连接法兰与油封轴颈,所有安装面的粗糙度、形位公差都需要满足装配精度要求,保证前端附件驱动、正时系统、动力输出端的运转可靠性。

在实际选型匹配过程中,这类曲轴的材质通常选用高强度锻钢或者球墨铸铁,配合轴颈表面的淬火处理提升耐磨性能,三维建模阶段需要完整还原所有油道、圆角、安装定位特征,避免后续做有限元强度分析、运动学仿真时出现特征缺失导致的计算偏差,同时建模时预留的工艺基准也能为后续机加工工序的夹具设计、工艺路线编制提供准确的参考依据。对于结构设计从业者而言,这类曲轴模型的特征细节能够直观展示多缸发动机核心传动部件的设计逻辑,帮助理解曲柄连杆机构的运动匹配关系,在做整机布置、零部件选型时可以直接参考其安装接口尺寸与结构布置形式,减少前期方案设计的重复工作量。
