数控冲床配套冲压工具结构设计

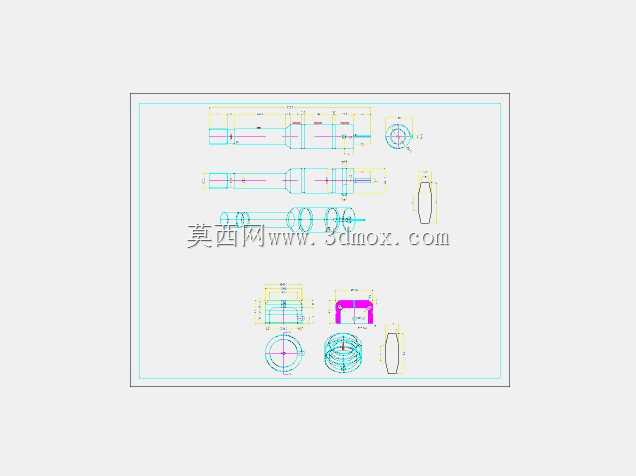

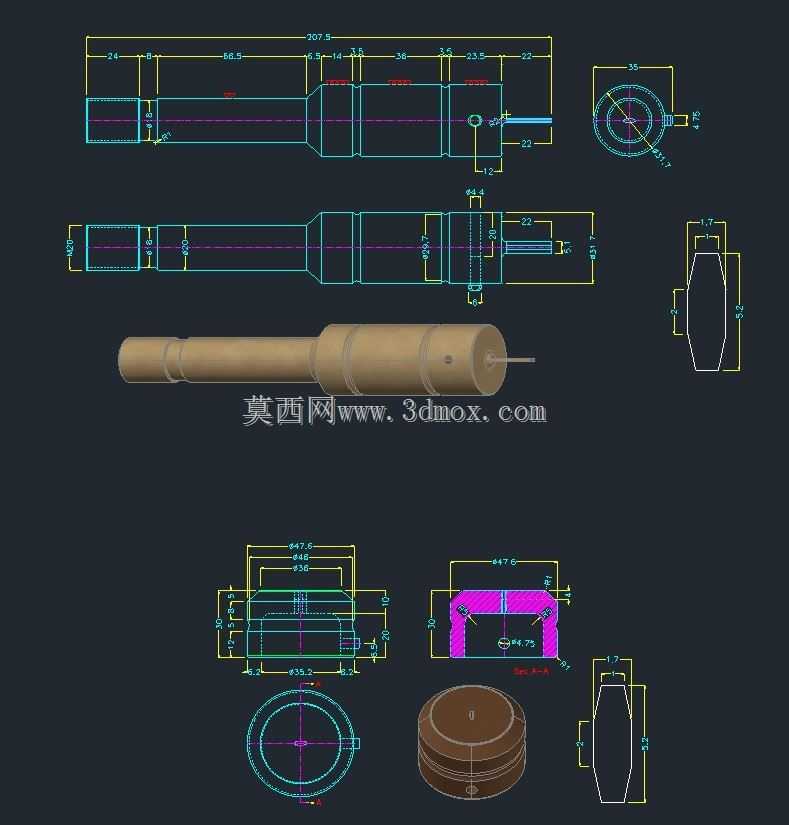

这套冲压工具主要适配数控冲床的钣金加工作业场景，在五金冲压、钣金成型、金属板材冲裁工序中承担核心执行部件的作用，日常应用覆盖家电钣金外壳加工、五金配件冲制成型、通用机械金属板材落料等常见生产场景，是冲压工序中直接与板材接触完成冲裁、成型动作的关键组件。从结构设计来看，整套工具包含长杆状冲头主体、配套定位套、成型垫块三类核心零件，冲头主体采用阶梯轴式结构设计，不同轴段分别承担装夹定位、导向滑移、冲裁施力的功能，靠近工作端的轴段做了同轴度公差约束，保证冲裁过程中冲头与下模的对位精度，避免出现冲裁毛刺过大、模具啃模的问题。设计过程中优先考虑了冲头的受力传导路径，长杆结构的直径变化过渡位置均采用圆角过渡，减少应力集中带来的冲头断裂风险，工作端的刃口段做了长度预留，满足多次刃磨后仍可正常使用的寿命要求，装夹段的径向孔用于和冲床滑块的装夹机构配合锁紧，防止高速冲压过程中冲头出现周向转动或者轴向窜动。配套的成型垫块采用圆盘式分层结构，中心位置设置与冲头配合的导向孔，端面的成型型腔与冲头工作端轮廓匹配，用于完成特定形状的冲压成型作业，垫块的外圆尺寸与下模座的安装槽尺寸匹配，安装时直接嵌入模座即可完成定位，不需要额外做复杂的位置调整，降低现场换模的调试时间。从安装边界尺寸来看，冲头主体的总长度适配常规中小吨位数控冲床的滑块装夹行程，最大直径段与冲床的装夹孔内径匹配，不需要额外加装转换套即可完成装夹，成型垫块的总厚度控制在常规下模座的安装槽深度范围内，安装后垫块上端面与下模座上平面的高度差符合冲压作业的安全间隙要求，不会出现合模时的干涉问题。导向段的长度设计覆盖了冲头从初始位置到完全冲入下模的全行程，保证整个冲压过程中冲头始终处于导向约束状态，减少冲头受偏载力出现弯折的概率。在实际生产应用中，这类冲压工具可以根据加工需求更换不同工作端轮廓的冲头，配合对应的成型垫块完成圆孔、异形孔、浅拉伸等不同类型的冲压工序，相比一体式的冲压模具，分体式的结构设计可以单独更换磨损的冲头或者垫块，降低生产过程中的配件损耗成本。设计时针对冲头的受力特点，对各轴段的直径做了差异化设计，非工作段的直径在满足结构强度的前提下适当缩小，减少冲头整体的重量，降低滑块高速往复运动过程中的惯性冲击，同时也减少了材料的使用量。定位套类零件的内孔与冲头导向段采用小间隙配合，配合间隙控制在合理范围内，既保证导向的精度，又避免间隙过小出现润滑不足、卡滞的问题，外圆与上模座的安装孔采用过渡配合，安装后通过侧面的紧定螺钉完成锁紧，长期冲压作业也不会出现移位。整套工具的各零件尺寸链经过校核，合模时冲头进入下模型腔的深度符合冲压工艺要求，既可以保证板材完全冲断，又不会因为进入深度过大导致刃口过度磨损，在0.5mm到3mm厚度的普通冷轧钢板、铝板冲压作业中都能稳定工作。针对冲压过程中常见的废料排出问题，冲头工作端的端面做了微小的斜度设计，减少冲裁后废料粘在冲头端面上的概率，配合下模的落料孔可以让废料顺利排出，避免积料导致的闷车、零件变形问题。在三维建模过程中，各零件的配合面都做了公差标注，生产加工时可以直接参考图纸的尺寸要求进行机加工，不需要二次换算尺寸，装配关系也在模型中做了完整的约束，导入装配环境后可以直接模拟合模、开模的全行程动作，提前排查是否存在结构干涉、行程不足的设计问题，减少后续试模过程中的修改工作量。
