盘式制动器衬片垫片压装专用压力机

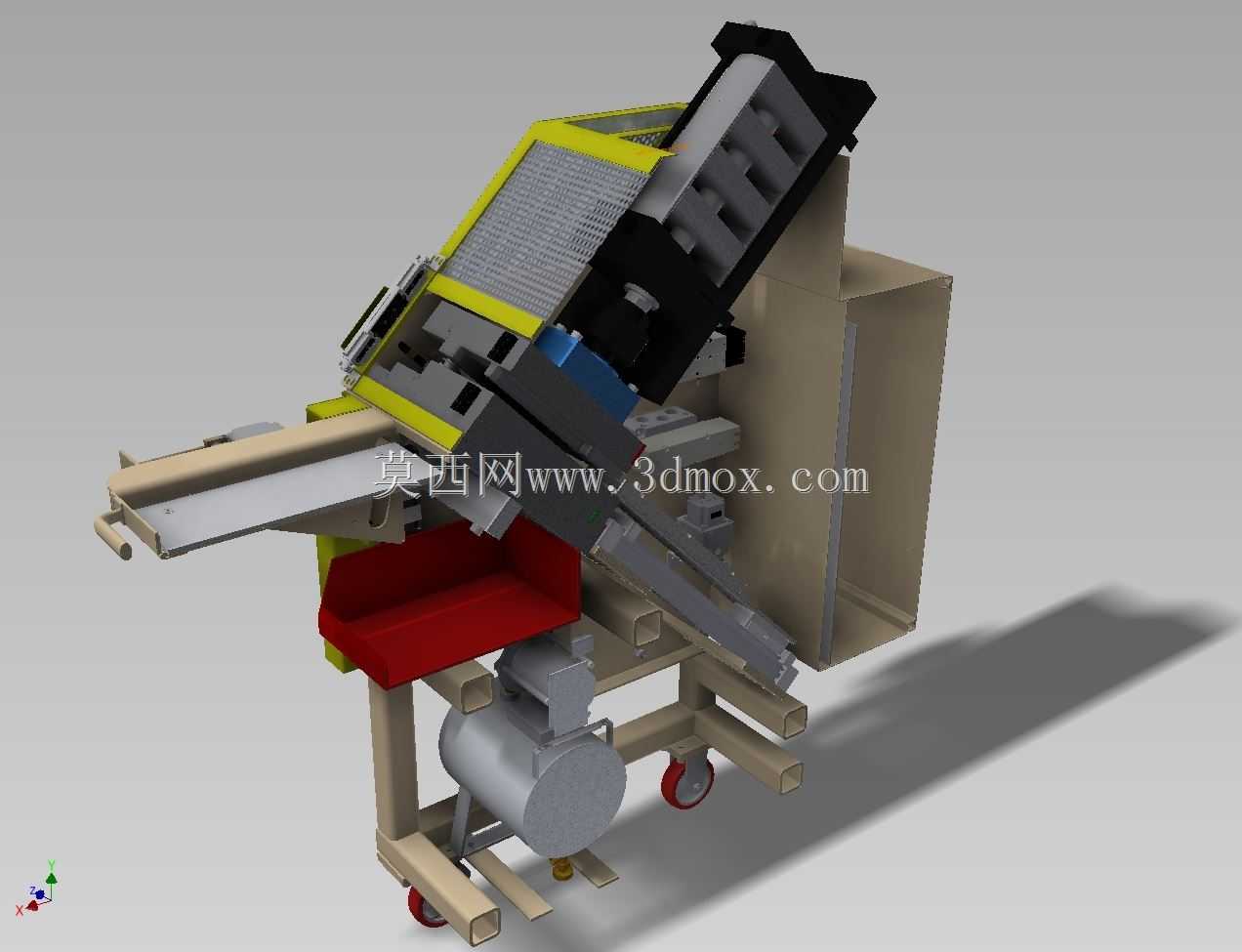

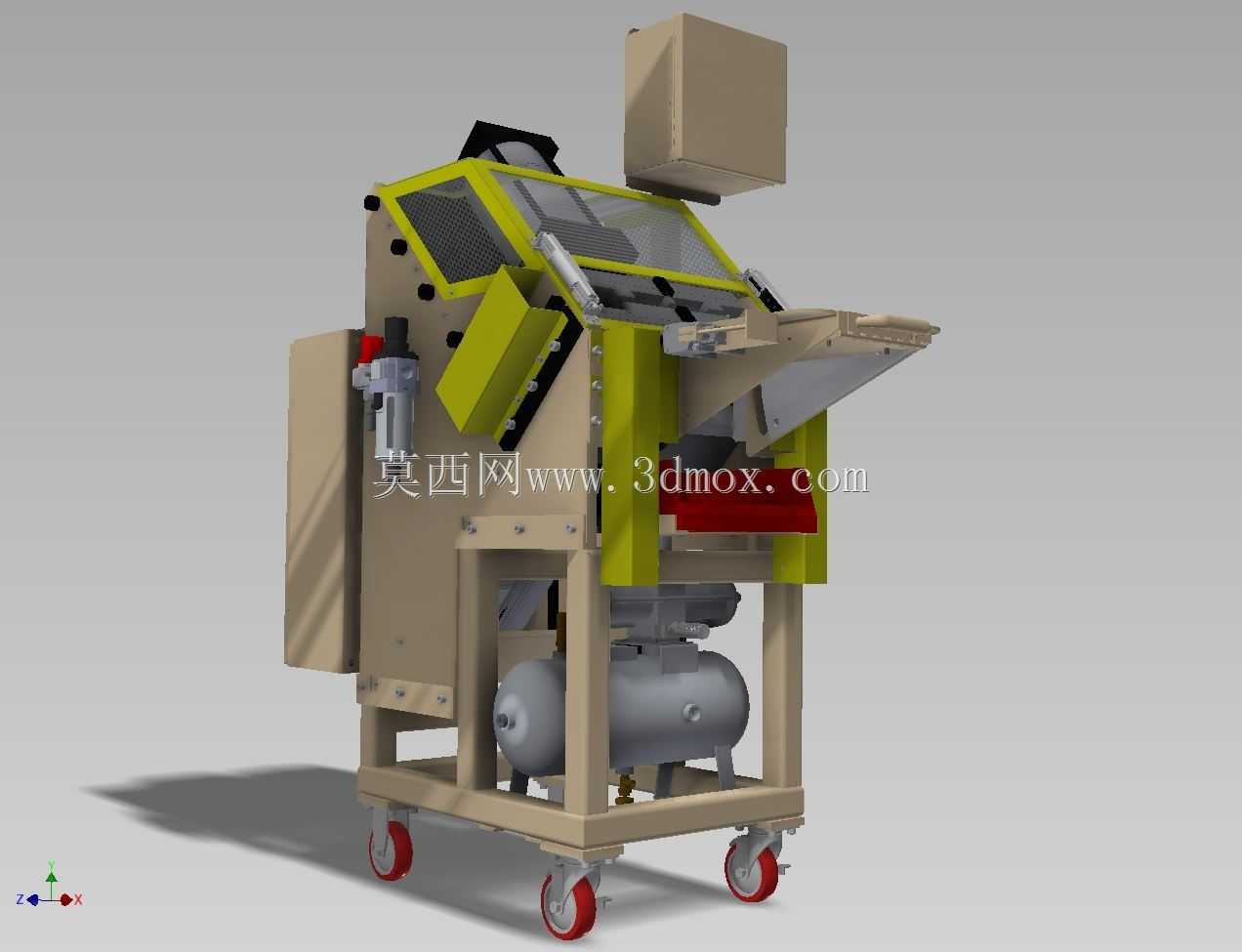

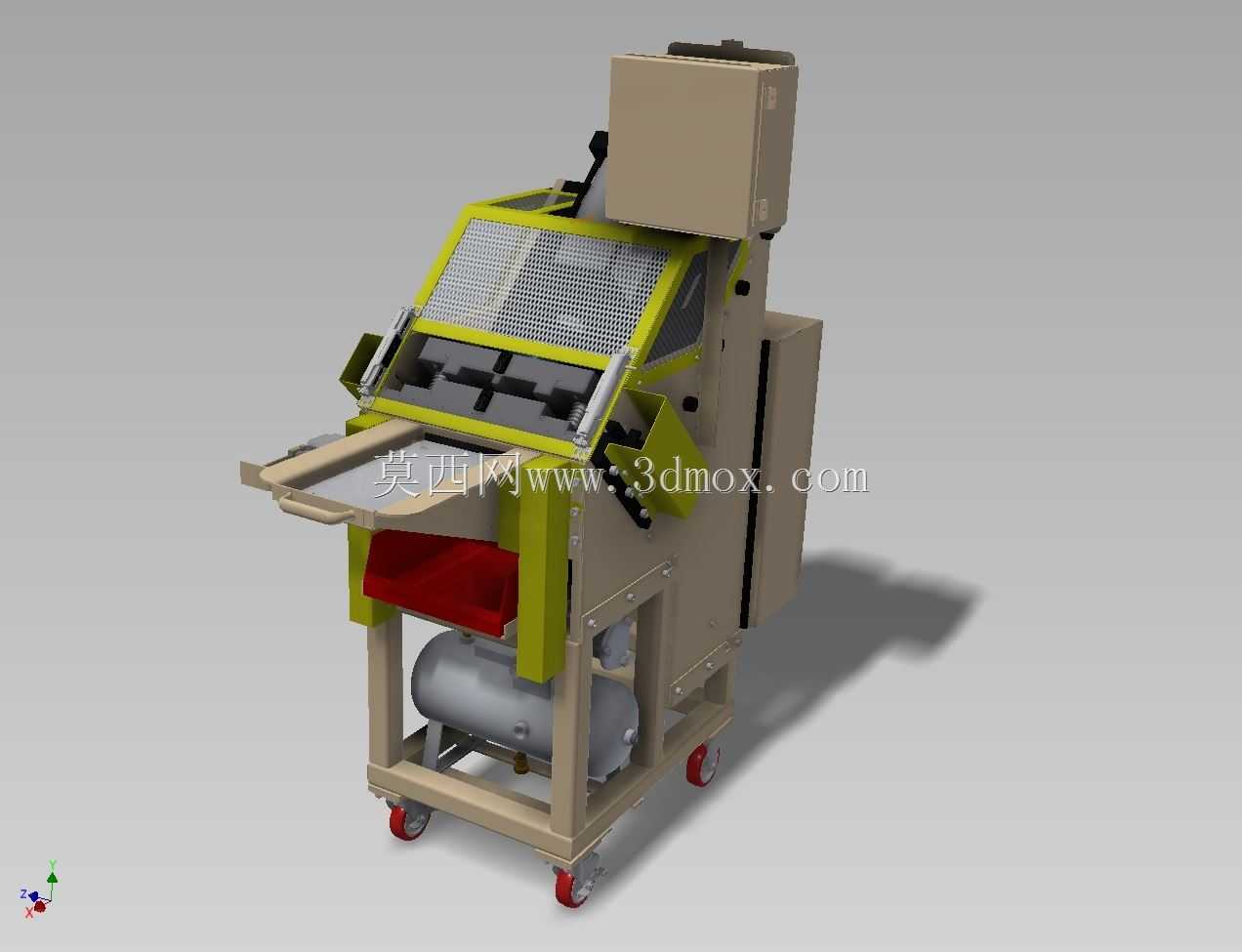

　　在汽车制动部件装配产线、制动器售后维修再制造车间里，这类定制化压装设备是盘式制动器衬片组装环节的核心工装，区别于通用开式压力机的大行程大吨位设计，这款设备完全围绕盘式制动器衬块的垫片压装工序做定向开发，所有结构参数都贴合衬片组装的工艺边界。从实际作业场景来看，设备底部配置了带刹车的万向脚轮与可调支撑脚，既可以在多工位装配车间内灵活转场，也能在固定工位调平后保证压装过程的机身稳定性，适配小批量多品种的制动器衬片组装需求，不需要做复杂的地基预埋，落地接电接气即可投入使用，对于产能弹性较大的汽配加工车间、维修再制造站点来说，这种移动式设计能大幅降低工位调整的成本。设备的压装执行机构采用倾斜式布局，并非传统压力机的垂直下压结构，这种设计是为了匹配盘式制动器衬块的异形轮廓，作业时操作人员可以直接将衬块定位在仿形工装座上，倾斜的压头进给方向刚好对准垫片与衬块钢背的贴合面，压装过程中不需要操作人员反复调整工件角度，能有效降低装夹辅助时间，同时倾斜布局也让压装区域的操作视野更开阔，方便操作人员实时观察垫片对位情况，避免压偏导致的衬片报废。压装工位旁配置了带定位挡边的工件输送滑道，压装完成的衬块可以直接顺着滑道滑落到待检料盒内，不需要操作人员手动从压头下方取件，既提升了工序流转效率，也规避了取件时压头误动作的安全风险。设备的机身框架采用工业铝型材与方管焊接组合结构，受力承载区域使用加厚方管焊接做加强处理，非承载的防护区域使用铝型材搭配网格防护板，

　　既保证了压装作业时机身的刚性，不会因为长期反复压装出现机架形变，也能有效减轻设备整体重量，方便转场移动。压装动力单元集成在机身下部的舱体内，包含驱动电机、传动组件与动力执行元件，舱体做了可拆卸式防护盖板设计，日常维护时只需要拆开盖板即可完成易损件更换、参数调校，不需要拆解整个机身结构。设备上部的压头组件做了快换接口设计，可以根据不同型号盘式制动器衬块的尺寸、垫片压装位置，快速更换对应仿形压头，不需要重新调校整个压装机构的同轴度，换型时间能控制在十分钟以内，适配多种规格衬片的混线生产需求。从安装边界来看，设备整体占地尺寸控制在小型工位设备范畴，长度方向不超过1.2米，宽度方向不超过0.8米，高度方向不超过1.6米，

　　不需要占用大面积的车间空间，甚至可以直接布置在现有装配流水线的侧边工位，与前后的衬片打磨、钢背涂胶、成品检测工序做无缝衔接。压装作业的有效行程根据衬片垫片的压合深度做了限定，最大压装行程刚好覆盖常规乘用车、轻型商用车盘式制动器衬块的垫片压合需求，不会出现超程压损衬片摩擦材料的问题，压装力的输出区间也做了定向调校，既能保证垫片与钢背的压合附着力满足使用要求，也不会因为压力过大导致钢背变形、摩擦材料开裂。设备的操作区域设置了双手启动的安全触发点位，操作人员必须双手同时按下启动按钮压头才会执行进给动作，避免单手操作时另一只手还在压装区域引发的安全事故，防护网格板也做了安全联锁设计，一旦防护板被打开，压装动作会立即停止并锁止，保障作业安全。

　　不同于通用压力机需要搭配复杂的定制工装才能完成衬片压装，这款设备在设计阶段就把衬片的定位工装、压头仿形结构、工件流转滑道做了集成化设计，设备到位后只需要根据对应生产的衬片型号更换匹配的压头与定位块，即可快速投入生产，不需要额外做二次工装开发。在实际使用过程中，这类专用压装设备的压装一致性远高于人工敲击压合或者通用压力机的简易工装压合，压装后垫片与钢背的贴合度能稳定控制在工艺要求范围内，不会出现垫片翘边、压偏、附着力不足的问题，能有效降低后续制动器使用过程中垫片脱落引发的制动异响、制动抖动故障。设备的电控与气路元件都采用标准化工业元件布置，走线走管都集中在机身内部的走线槽内，外部没有裸露的管线，既避免了车间作业过程中管线被工件磕碰损坏，也让设备整体外观更整洁，日常清洁维护更方便。
