四型腔漏斗注塑模具结构设计

这套模具针对小型锥形漏斗类塑件的批量注塑生产开发，日常在日用塑料制品、实验室耗材、小型包装配件的生产场景中应用较多，这类漏斗塑件普遍带有小端出料嘴、大端敞口的锥形结构，壁薄且脱模斜度有明确要求，单型腔生产效率难以匹配批量订单需求，因此采用1模4腔的布局设计。

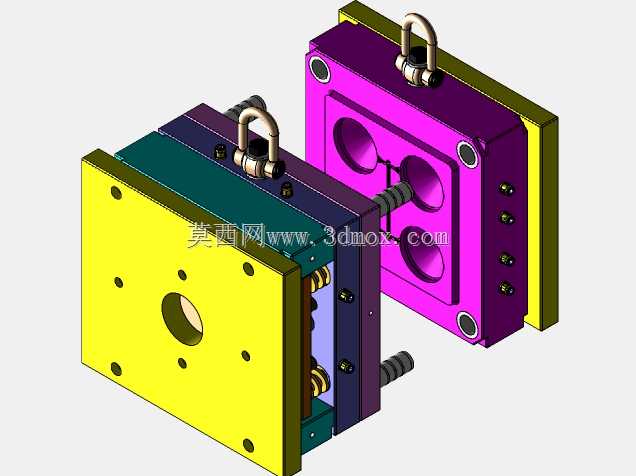

从模具整体结构拆分来看，定模侧设置了定位圈与浇口套，匹配注塑机射嘴的对接定位，主流道开设在浇口套内部，分流道采用平衡式布局，从主流道末端向四个型腔均匀分配熔料，进胶点选在漏斗大端的边缘位置，避免在塑件的锥形内壁留下进胶痕迹，同时减少熔料填充时的流动阻力，保证四个型腔的填充一致性，避免出现个别型腔填充不足、飞边或者塑件内应力不均的问题。冷却系统采用直通式水路布局，分别在定模板、动模板的对应型腔区域排布循环水路，水路接口采用标准的水管接头，外接模温机即可实现成型过程中的温度控制，针对漏斗的锥形结构，水路走向尽量贴合型腔的轮廓走向，保证塑件各区域冷却速率均匀，减少冷却不均导致的塑件翘曲、收缩痕缺陷，缩短成型周期。

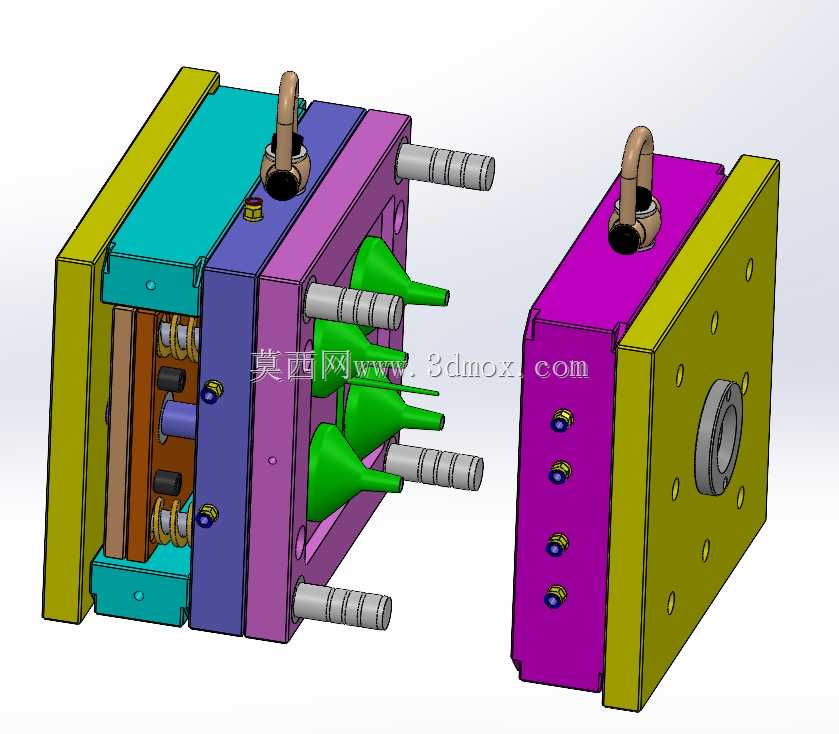

脱模机构设置在动模侧，由于漏斗塑件为锥形结构，开模后塑件会包紧在动模型芯上，因此采用推杆推出的结构，推杆位置选在漏斗大端的端面位置，避免顶出痕迹出现在塑件的外观面，同时复位杆配合弹簧实现推出机构的自动复位，合模时定模板压合复位杆，保证推出机构回到初始位置，避免合模过程中碰伤型腔或者型芯。模具的导向定位采用导柱导套结构，分别在模板的四个角位设置标准导柱导套，保证动定模合模时的定位精度，避免型腔错位导致塑件壁厚不均，同时在模具的上下端面设置了吊环孔，安装吊环后即可实现模具的吊装转运，适配车间内模具上机、下机的吊装作业需求。

安装边界方面，模具的整体长宽尺寸适配常用的100-160吨规格卧式注塑机的拉杆间距，模具厚度满足注塑机的最小模厚要求，开模行程足够留出塑件脱模以及取件的空间，动模侧的推出孔位置匹配注塑机的顶杆位置，无需额外改装即可直接上机安装。设计过程中针对漏斗的脱模斜度做了针对性调整，型芯部分的脱模斜度控制在合理范围内，既保证开模时塑件不会粘定模，也不会因为斜度过大导致塑件尺寸超差，同时在型腔的排气位置做了细微的排气槽设计，在填充末端排出型腔内的空气，避免塑件出现烧焦、气泡的缺陷。

这套结构属于常规的两板模结构，没有复杂的抽芯机构，因为漏斗塑件整体为开放的锥形结构，没有侧凹或者侧孔特征，不需要额外设置滑块或者斜顶结构，模具整体结构简单可靠，加工难度低，后期维护也比较方便，生产过程中故障点少，适合长期批量生产。四个型腔围绕模具中心对称排布，熔料到每个型腔的流动距离基本一致，成型工艺参数调整窗口更宽，生产时的工艺稳定性更好，能够有效降低生产过程中的不良率。
