莫杜拉构型注塑成型模具组件结构

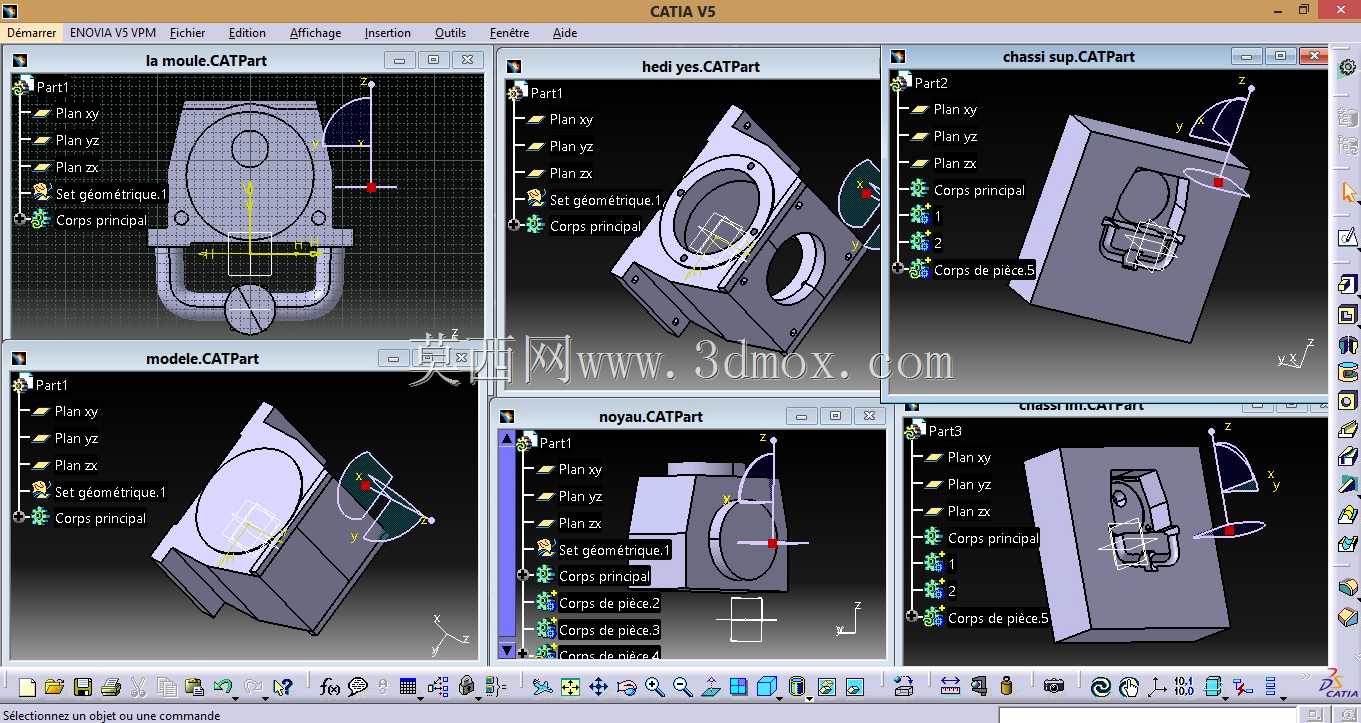

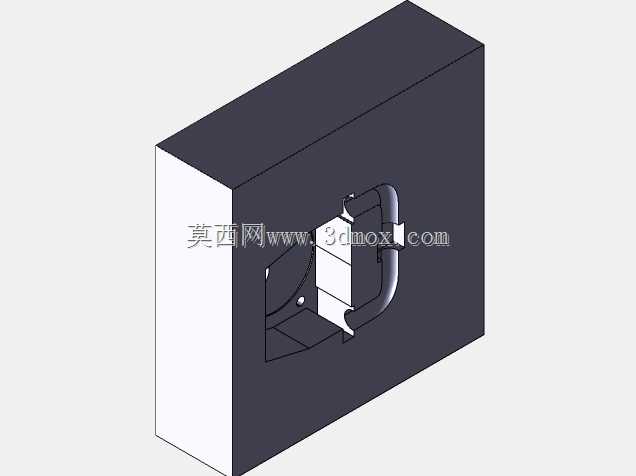

　　这套模具组件面向小型带侧凹结构的壳体类塑件量产场景，常见于卫浴配件、小型仪表壳体的注塑生产环节，整套结构拆分了定模镶件、动模模腔、侧抽芯滑块、冷却回路集成块几个核心部分，在实际注塑机台安装时，可直接适配200吨级卧式注塑机的拉杆间距，模架整体安装边界控制在350mm×300mm×280mm范围内，无需额外修改机台码模螺孔位置就能完成装夹。从结构设计逻辑来看，整套模具采用了一模一腔的布局，针对塑件侧面的环形侧凹特征，设计了斜导柱驱动的哈夫滑块结构，滑块的锁紧楔直接集成在定模固定板上，合模时能承受注塑过程中型腔内120MPa左右的熔融塑料压力，避免滑块移位导致的塑件飞边问题。动模侧的型芯采用了镶拼式结构，

　　把成型塑件内部倒扣的小镶件单独拆分加工，后续量产过程中如果出现局部磨损，不需要更换整个型芯，只需要替换对应小镶件就能快速恢复生产精度，大幅降低了模具维护的成本与停机时间。冷却回路的设计上，定模和动模分别走了独立的循环水路，定模侧的水路直接贴近型腔表面，距离型腔壁的距离控制在12mm，水路直径8mm，能保证塑件外表面的冷却均匀性，避免出现表面缩痕、色差等外观缺陷；动模侧的水路围绕型芯做了环形布置，同时在滑块内部也设计了小型冷却水道，解决侧抽芯位置冷却不足导致的塑件粘模问题。在实际生产过程中，开模时动模后移，斜导柱先带动两侧哈夫滑块完成侧向抽芯，抽芯行程18mm，完全脱出塑件侧面的倒扣特征后，动模侧的顶针板带动扁顶针和直顶块同步动作，

　　把塑件从型芯上平稳顶出，顶针的排布位置避开了塑件的外观面，全部设置在塑件内侧的非外观区域，保证成型后塑件的外表面没有顶针痕迹。整套结构的导向定位采用了导柱导套加锥面定位的组合方式，四个角的导柱承担开模合模过程中的导向作用，分型面位置设置了四个零度定位锥面，合模时能精准校正定动模的位置偏差，保证型腔的同轴度误差控制在0.02mm以内，满足小型精密壳体类塑件的尺寸精度要求。进料方式采用了侧浇口进料，浇口位置设置在塑件侧面的非外观边缘，浇口截面尺寸为1.5mm×1mm，既能保证熔融塑料快速充满型腔，也能在后续去浇口工序时方便修剪，不会在塑件表面留下明显的浇口痕迹。排气槽的设计上，在型腔的最后填充位置设置了深度0.02mm的排气槽，

　　直接连通模架外部，能在注塑填充过程中快速排出型腔内的空气，避免塑件出现烧焦、缺料、气泡等成型缺陷。整套模具的各个零件都做了对应的圆角过渡处理，没有尖锐的棱角，既避免了加工和装配过程中操作人员被划伤的风险，也减少了应力集中导致的模具零件开裂问题，模架的各个模板之间都设置了撬模槽，方便后续模具维护时拆分模板，不需要用撬棍硬撬损伤模板贴合面。
