带脚轮可移动堆垛包装线接驳输送带

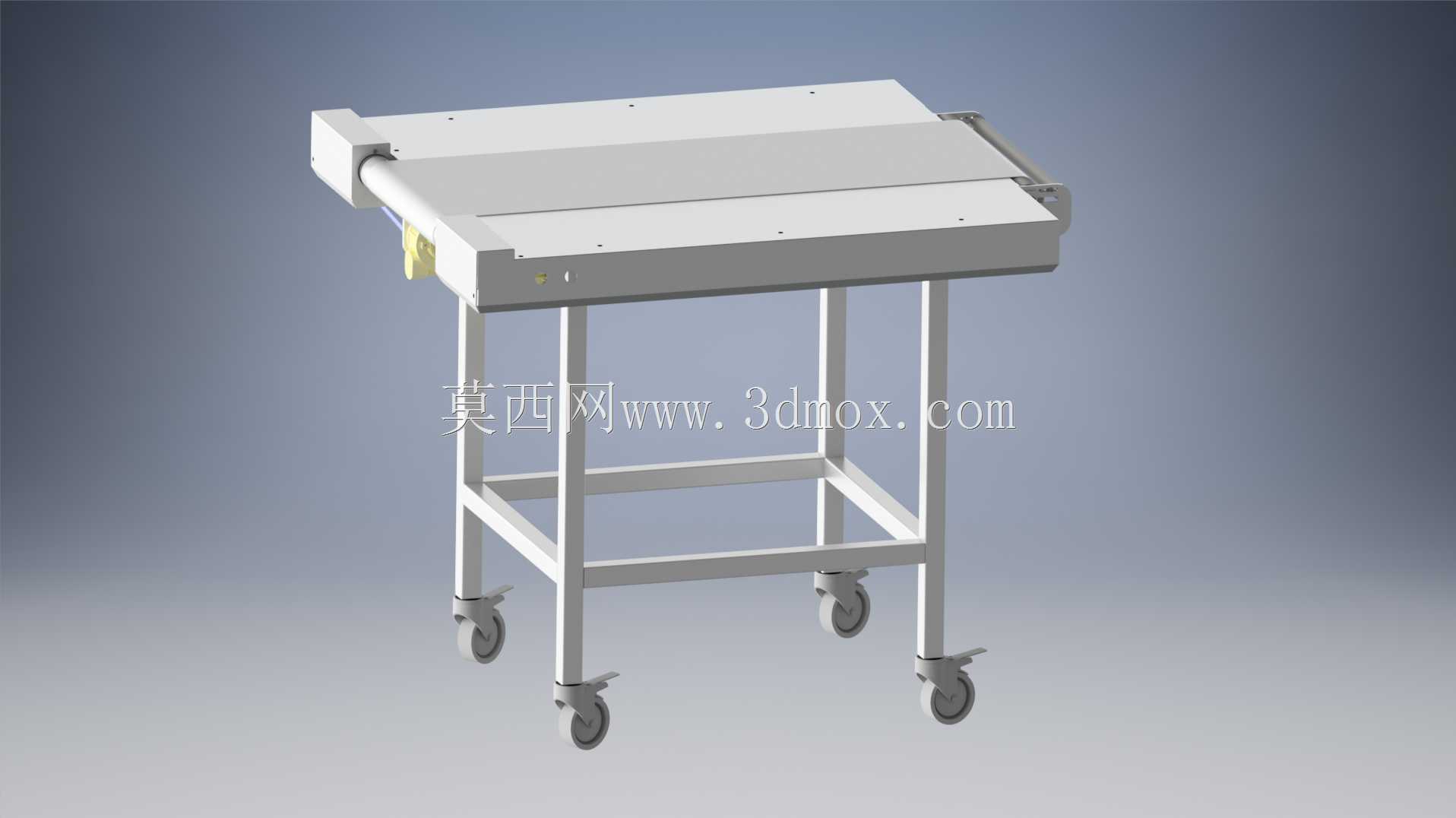

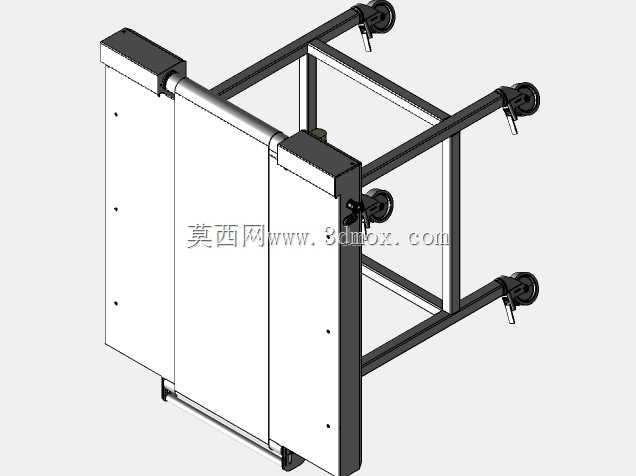

在食品加工、快消品包装的连续生产链路里，前后段设备的工位衔接一直是产线布局里容易被忽略却直接影响生产流畅度的环节，这款带移动脚轮的接驳输送带，正是针对堆垛机与包装机之间的物料转运需求设计的专用输送单元。不同于固定安装的长距离主输送线，这类接驳设备的核心定位是填补前后工位的高度差与水平间距，同时预留足够的操作避让空间，避免产线运维、物料异常处理时人员肢体与设备结构发生干涉。从结构设计逻辑来看，这款输送带采用方管焊接的一体式机架，四条支腿底部配置带刹车的万向脚轮，打破了传统输送设备固定安装的局限，在多品类小批量生产的车间里，可以根据不同批次产品的产线排布需求，快速调整接驳位置，不需要反复打膨胀螺栓固定地面，也不用重新拆解机架调整安装点位，适配柔性生产的布局调整需求。机架中部设置横向方管拉结结构，既可以提升整体机架的抗扭刚度，避免输送带长期运行时支腿出现晃动偏移，也不会额外增加过多的机架自重，保证单人即可完成短距离的位置推移调整。输送带的有效输送面尺寸设定为1000mm×400mm，这个尺寸边界是经过实际工位适配验证的：1000mm的输送长度刚好覆盖常规堆垛机出料端到包装机进料端的标准间距，不需要额外拼接多段输送单元，减少了中间过渡位置的卡料风险；400mm的带宽则适配食品行业常见的箱装、袋装成品物料的尺寸，不会因为带宽过窄导致物料输送过程中偏移掉落，也不会因为带宽过大造成不必要的结构冗余与空间占用。输送带两侧特意留出了无遮挡的空余空间，这一设计细节是从实际生产运维角度出发的：当物料在输送过程中出现姿态偏移、卡滞，或者需要对前后端设备的接口位置进行微调时，操作人员可以站在输送带两侧直接伸手处理，不需要探身跨过输送面，也不会被侧边的挡板、护罩结构阻碍操作动作，大幅降低了操作过程中的安全隐患。驱动端采用侧装式的驱动单元布置，将驱动组件安装在输送带的一端侧方，而不是输送面下方或者端部正前方，既可以压缩设备整体的横向安装尺寸，也方便后期对驱动组件进行维护保养，更换易损件时不需要拆解输送面结构。从动端配置张紧调节结构，可以根据输送带长期运行后的拉伸情况，快速调整张紧度，避免输送带出现打滑、跑偏的问题。从实际应用场景来看，这款输送带除了用于堆垛机到包装机的物料接驳外，也可以作为独立的短距离物料转运单元，用在理料工位到装箱工位、成品检测工位到码垛暂存位的衔接环节，脚轮的刹车结构锁定后，设备可以保持稳定的工作状态，不会因为输送过程中的振动出现位置偏移；需要调整产线布局时，松开刹车即可快速推移到目标位置，适配不同生产场景的工位衔接需求。在结构建模的过程中，这类设备需要重点关注机架的焊接公差控制，保证四条支腿的安装面处于同一水平面上，避免输送带安装后出现倾斜导致物料向一侧偏移；脚轮的安装位置要预留足够的转动空间，避免推移过程中脚轮与支腿结构发生碰撞；输送面的辊筒平行度需要严格控制，这是避免输送带长期运行跑偏的核心要素，两侧的空余空间尺寸要结合操作人员的常规操作肢体活动范围设定，保证操作时的便利性与安全性。
