盖蒂550工业通风机组装结构设计

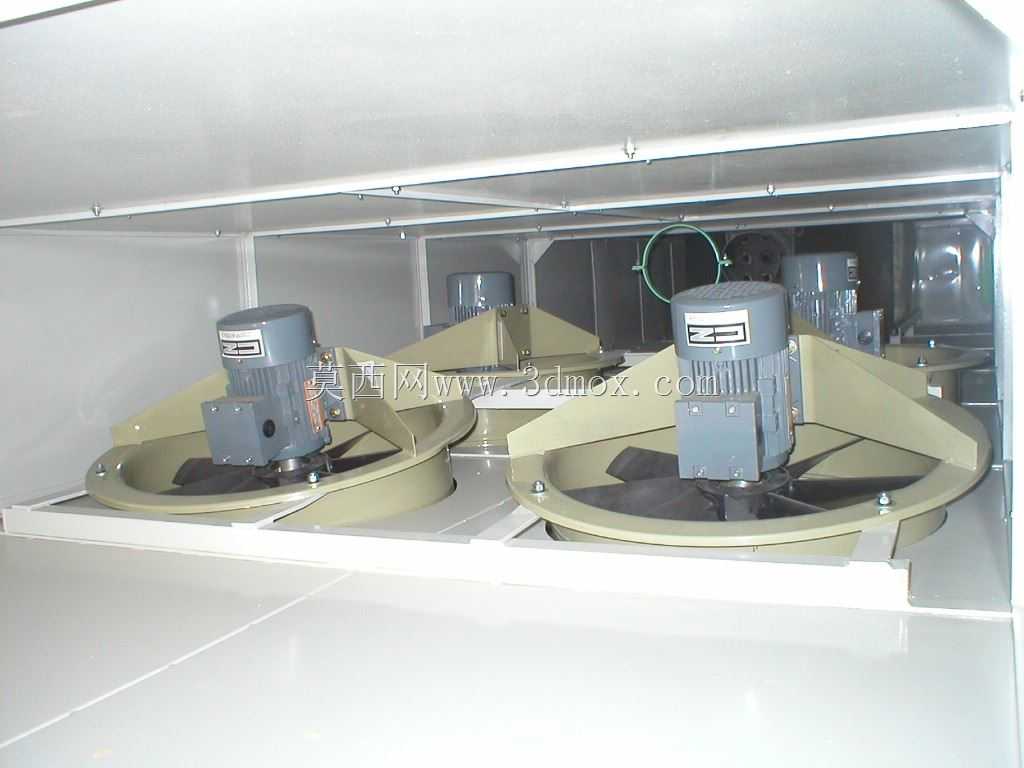

在工业厂房、大型商用建筑的通风系统搭建中，顶装式通风机组是实现空间内空气循环、热量置换的核心执行部件，这款盖蒂550通风机的三维结构完整还原了机组在箱式安装腔体内的实际装配状态，能为通风系统选型、安装结构校核提供直观的三维参照。从实际应用场景来看，这类风机常被集成在中央空调末端、厂房吊顶通风段、大型设备散热排风模块内，承担封闭空间内的强制空气对流任务，相比壁挂式或落地式风机，顶装排布的机组能最大化节省地面安装空间，同时利用顶部空气流动的特性，更高效地带走空间上部聚集的热空气与悬浮杂质。

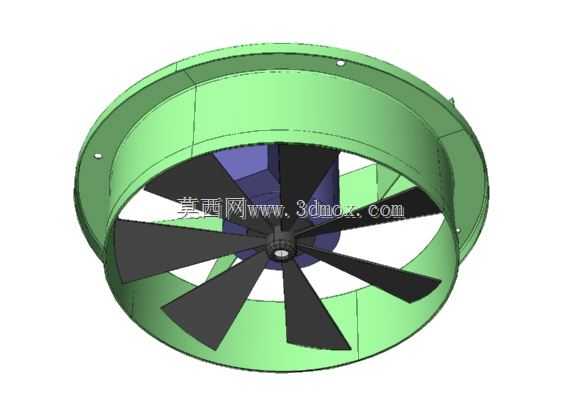

从功能特性来看，该款通风机采用电机直驱叶轮的传动结构，省去了皮带传动环节的能耗损失与后期维护成本，每台风机配套独立的电机安装支座，支座采用折弯成型的钣金结构，通过螺栓固定在安装腔体的底部框架上，安装面预留的调节长孔能在装配时微调风机的水平度，避免叶轮运转时出现动平衡偏差引发的振动问题。叶轮采用前倾式多翼结构，叶片弧度经过流体优化，在相同转速下能获得更大的送风风量，同时运转噪音更低，适配对噪音控制有要求的商用建筑通风场景。

设计过程中，首先要明确机组的安装边界条件，单台风机的叶轮直径为550mm，对应电机的安装中心距腔体侧壁的安全距离不小于150mm，避免叶轮运转时与腔体结构产生干涉，多台风机并排排布时，相邻风机的叶轮外缘间距要控制在200mm以上，防止相邻风机的出风气流相互干扰，影响整体送风效率。腔体顶部的框架采用型材拼接结构，每台风机对应的顶部位置预留了检修口，方便后期对电机进行维护保养，无需整体拆卸机组面板。电机的接线端统一朝向腔体侧面的走线槽方向，布线时沿腔体框架的预留走线卡扣排布，避免线缆靠近叶轮旋转区域引发安全隐患。

从安装适配性来看，该风机组的底部框架采用标准化的角码连接结构，能直接与通用规格的通风风管法兰对接，框架边缘预留的密封胶条安装槽，能在装配时填充密封胶条，减少送风过程中的漏风损失。每台风机的重量均匀分布在四个安装支脚上，支脚位置加装了橡胶减震垫，能有效阻隔电机运转时的振动传递到建筑结构上，降低固体传声带来的噪音影响。在结构校核环节，要重点验证电机支座的承重强度，在电机满负荷运转的振动工况下，支座的形变量不能超过0.5mm，否则会导致叶轮与风筒的同轴度偏差，长期运转会出现叶轮擦碰风筒的故障。

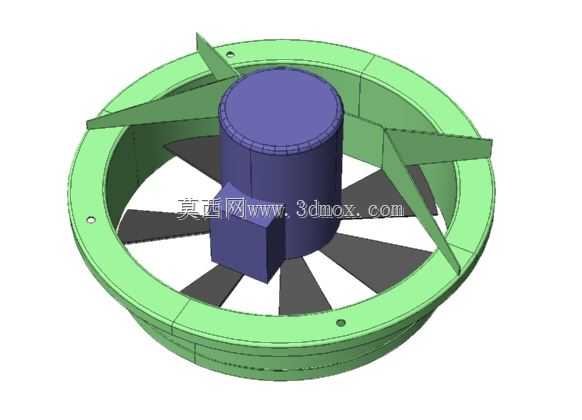

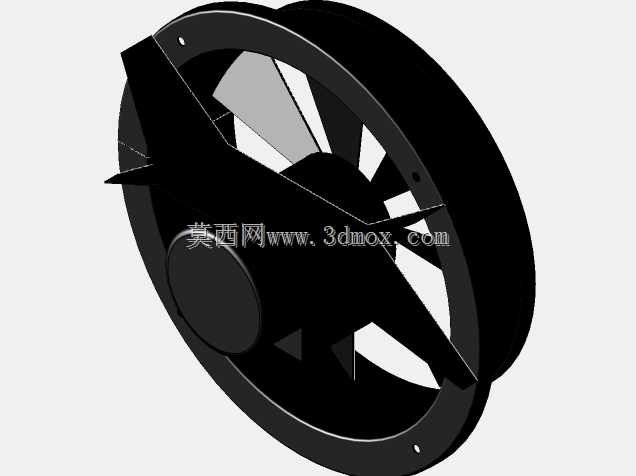

实际建模过程中，完整还原了风机的各个装配细节，包括电机的接线盒位置、风筒的翻边结构、叶轮的叶片排布角度、安装支座的折弯加强筋，甚至腔体内部的照明走线、检修环的安装位置都做了1:1的还原，能直接用于安装模拟、干涉检查，也能作为同类型通风机组设计的结构参考，帮助结构设计人员快速掌握这类顶装式通风机组的排布逻辑与安装要点，减少前期设计阶段的尺寸校核工作量，避免实际安装时出现结构干涉、安装空间不足的问题。
