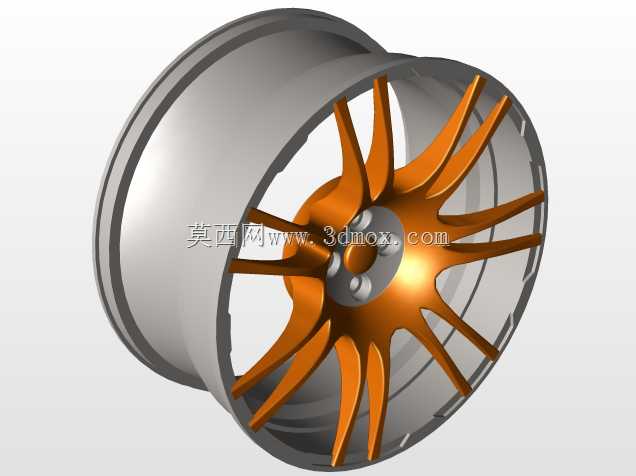

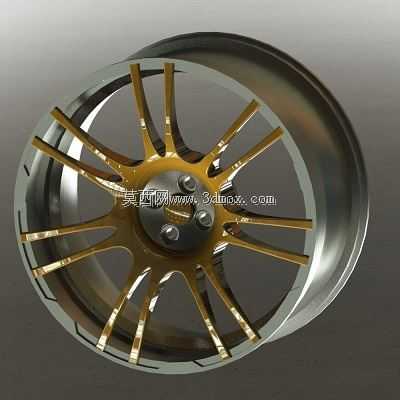

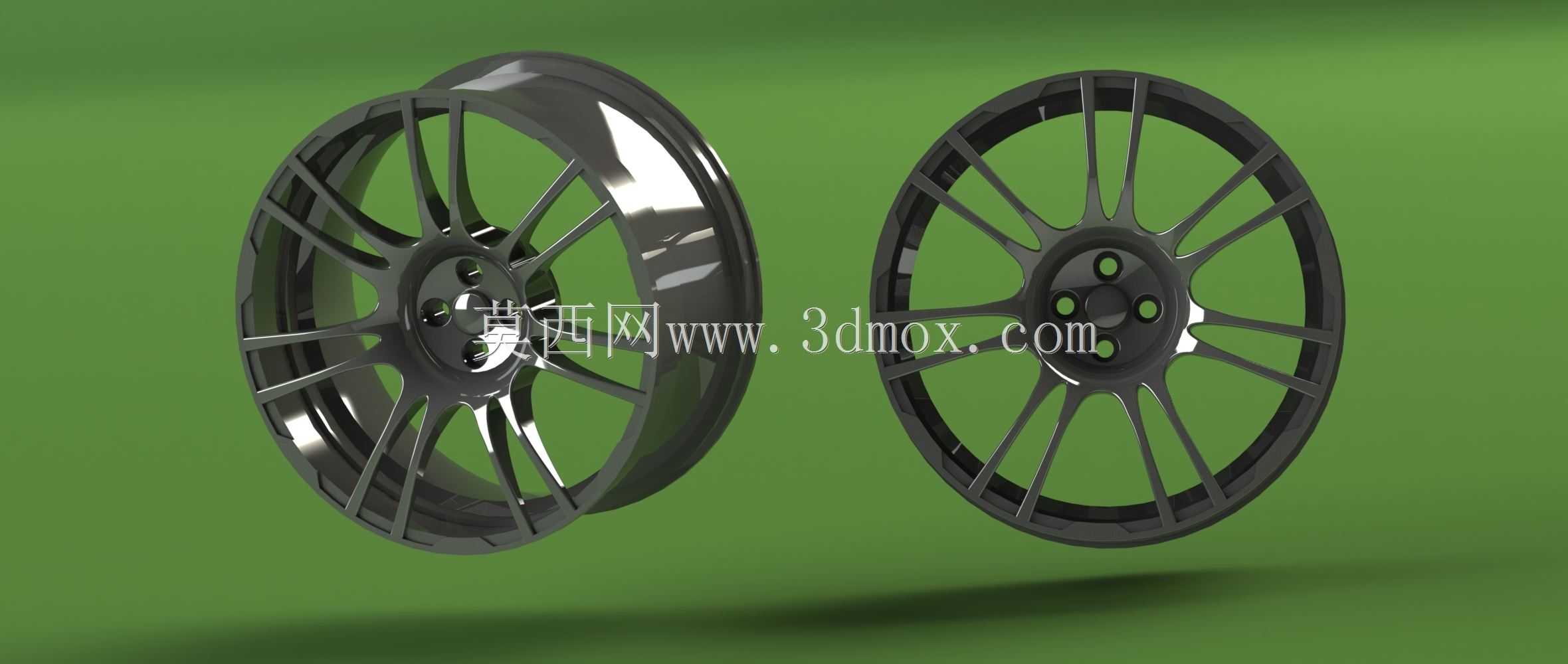

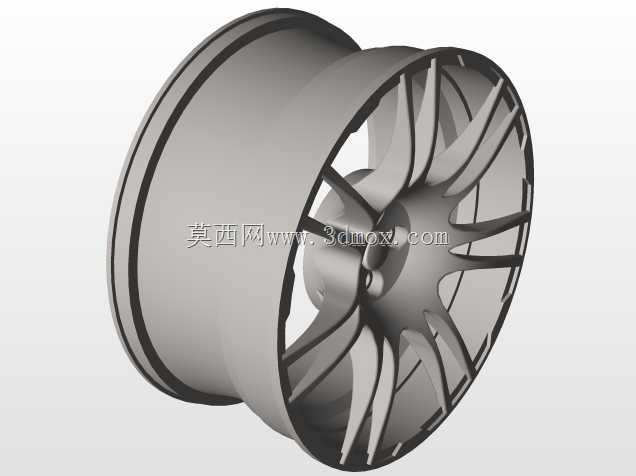

多辐条双色运动款汽车轮辋结构设计

这款轮辋的设计首先锚定民用改装乘用车的使用场景，适配17-19英寸常规家用轿车、紧凑型SUV的轮毂安装位，PCD参数覆盖市面主流5孔乘用车规格，中心孔预留了适配不同车型变径圈的安装余量，轮辋偏距设置在35-45mm区间，既保证装车后轮距小幅加宽提升行驶稳定性，又不会超出翼子板边界造成剐蹭，也不会因偏距过小导致轴承额外受力加剧磨损。从功能特性来看，轮辋作为轮胎的装配载体，首先要保证与轮胎胎圈的配合精度，轮缘位置采用标准的深槽轮辋轮廓，方便真空胎的拆装与密封，胎圈座的锥度严格匹配民用子午线轮胎的匹配要求，避免高速行驶下轮胎脱圈的风险。辐条采用15辐分叉式布局，每根辐条从中心安装座向外延伸至轮缘位置，这种不等宽辐条的设计并非单纯追求视觉效果，在结构受力上，靠近中心座的位置辐条截面更厚，承担螺栓预紧力与行驶中的冲击载荷，靠近轮缘的位置辐条适当收窄，在保证辐条整体抗弯强度的前提下降低轮辋整体转动惯量，对于车辆起步、制动的响应速度有正向提升，同时也能为刹车系统留出足够的散热空间，避免连续制动后热量堆积在轮辋内部造成刹车热衰减。设计过程中首先确定轮辋的名义直径与J值，对应适配轮胎的断面宽度范围，轮辋本体的轮辋槽深度满足无内胎轮胎的拆装要求，气门嘴孔位置预留标准的通用安装位，兼容常规橡胶气门嘴与金属防爆气门嘴的安装。中心安装面的平面度控制在0.1mm以内，保证轮辋与轮毂轴头的贴合紧密，避免装车后出现高速抖动的问题，螺栓孔的位置度公差严格控制，保证每颗轮毂螺栓受力均匀，不会出现单颗螺栓过载断裂的隐患。双色外观的分界面设置在辐条的侧面棱线位置，这种分模设计在实际生产中无论是采用涂装分色还是铣削亮面工艺，都能降低加工难度，减少涂装过程中的遮护工作量，同时日常使用中棱线位置的污渍更容易清理，不会出现分色缝隙积灰难以清洁的问题。轮辋的轮缘位置做了加厚处理，应对日常行驶中上路肩、过坑洼时的侧向冲击，避免轮缘变形导致轮胎漏气，轮辋内部的减重槽在不降低整体结构强度的前提下去除多余材料，控制轮辋的整体重量，实现轻量化设计，降低非簧载质量，提升车辆的悬挂响应表现。在安装边界的考量上，轮辋背面的刹车避让空间做了加大处理，能够兼容大四活塞改装卡钳的安装需求，不需要额外加装垫片就可以避开卡钳本体，满足普通用户的轻度改装需求，同时轮辋的外沿突出量经过校核，在车辆满载、悬挂压缩到极限位置时，轮胎不会与翼子板内衬发生剐蹭，转向到最大角度时也不会与减震器、转向拉杆发生运动干涉。辐条的截面采用类似机翼的流线型造型，车辆行驶时能够引导气流穿过辐条间隙，带走刹车盘与刹车片产生的热量，相比平直辐条的设计散热效率有明显提升，连续制动工况下刹车系统的工作温度更低，制动稳定性更好。轮辋的中心盖安装位采用标准的卡扣式结构，兼容同规格通用中心盖，后期更换维护成本更低，整体结构经过受力仿真校核，在承受径向载荷、侧向冲击、扭转力矩的工况下，应力集中位置都设置了圆角过渡，避免应力集中导致的轮辋开裂问题，满足日常公路行驶的强度要求，适合民用乘用车的日常代步、长途行驶以及轻度运动驾驶的使用场景。
