汽车轮毂轮辋结构三维设计

轮辋作为车轮总成的核心承载构件，直接决定了轮胎的装配适配性与整车行走系统的可靠性，在乘用车、商用车乃至特种作业车辆的行走机构中都承担着不可替代的作用。日常行驶过程中，轮辋需要持续承受整车垂直载荷、加减速带来的纵向扭矩、转向时的横向侧倾力，还要过滤路面颠簸传递的交变冲击，其结构合理性直接关联行驶安全与轮胎使用寿命。

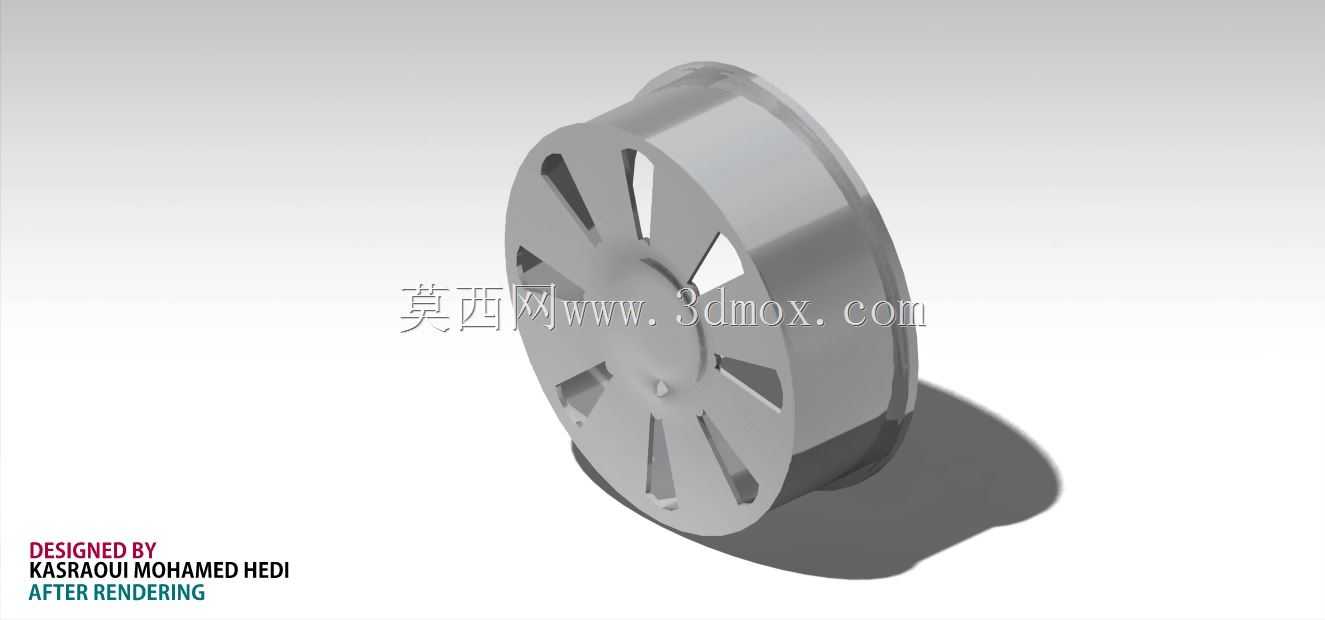

这款轮辋采用整体式辐条结构设计，轮缘部分遵循标准轮辋的轮廓尺寸规范，带有适配无内胎轮胎的密封贴合台阶，能够保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈、漏气等故障。辐条采用均匀周向排布的开槽式设计，并非单纯为了造型美观，每一处开槽的弧度、宽度都经过受力校核：一方面可以在保证整体结构强度的前提下降低轮辋自身重量，减少簧下质量，提升整车悬挂的响应速度与操控表现；另一方面开槽形成的镂空通道能够为制动系统提供充足的通风空间，车辆连续制动时，轮辋随车轮转动带动气流穿过辐条间隙，直接带走制动盘、制动片摩擦产生的热量，避免制动系统热衰减，提升长下坡、频繁制动场景下的行车安全。

从安装边界来看，轮辋中心设置有与车轴轮毂配合的定位止口，止口的圆柱度公差需要控制在合理范围内，保证轮辋安装后与车轴的同轴度，避免高速行驶时出现车轮抖动、方向盘震颤的问题。止口周围均匀分布的螺栓孔位置度有严格要求，与轮毂螺栓的配合间隙既不能过大导致安装偏心，也不能过小造成装配困难，配合面设计有平整的安装贴合面，保证螺栓紧固后轮辋与轮毂端面完全贴合，受力均匀，避免局部应力集中导致的螺栓断裂、轮辋开裂问题。

设计过程中需要兼顾多维度的性能平衡：轮辋的槽底深度需要满足轮胎拆装的操作空间要求，过浅会导致轮胎装卸困难，维修更换时容易损伤胎圈；过深则会削弱轮辋的整体结构强度，同时会改变轮辋的偏距参数，影响车轮的轮距与转向时的运动间隙，容易出现轮胎与翼子板、悬挂部件刮擦的问题。辐条与轮缘、中心安装盘的连接位置都做了圆弧过渡处理，避免直角结构带来的应力集中，在承受路面冲击时，应力能够沿着圆弧面均匀分散，不会在连接位置出现应力峰值导致结构断裂。

实际选型适配时，轮辋的宽度参数需要与轮胎断面宽度严格匹配，不同宽度的轮胎对应不同的轮辋宽度适配范围，若轮辋过窄，轮胎装配后会出现两侧胎壁过度挤压，行驶过程中胎侧变形过大，容易出现胎侧鼓包、早期磨损；若轮辋过宽，轮胎胎圈会被过度撑开，长期行驶会导致胎圈钢丝断裂，出现轮胎漏气甚至爆胎风险。轮辋的偏距参数则需要匹配整车的悬挂几何设计，偏距过小会导致车轮向外突出，增加轮距的同时会让轮毂轴承承受额外的弯矩，加速轴承磨损，还可能导致轮胎超出翼子板范围，不符合法规要求；偏距过大则会让车轮向内收缩，转向时容易与减震器、转向拉杆发生运动干涉，同时会改变主销偏移距，影响转向手感与行驶稳定性。

针对日常使用中的常见失效形式，这款轮辋的结构设计也做了针对性优化：轮缘位置做了加厚处理，应对车辆靠边停车时轮缘与路肩刮擦的场景，避免轻微刮蹭就导致轮缘变形、轮胎密封失效；辐条的截面采用变厚度设计，靠近中心安装盘的位置厚度更大，向外延伸至轮缘位置逐渐减薄，符合受力分布规律——中心安装位置承受的弯矩最大，需要更高的结构强度，靠近轮缘位置受力更小，减薄设计可以进一步降低不必要的重量。轮辋的整体平衡精度也在设计阶段做了考量，周向排布的辐条质量均匀对称，减少后期动平衡时需要添加的平衡块重量，提升高速行驶的平稳性。
