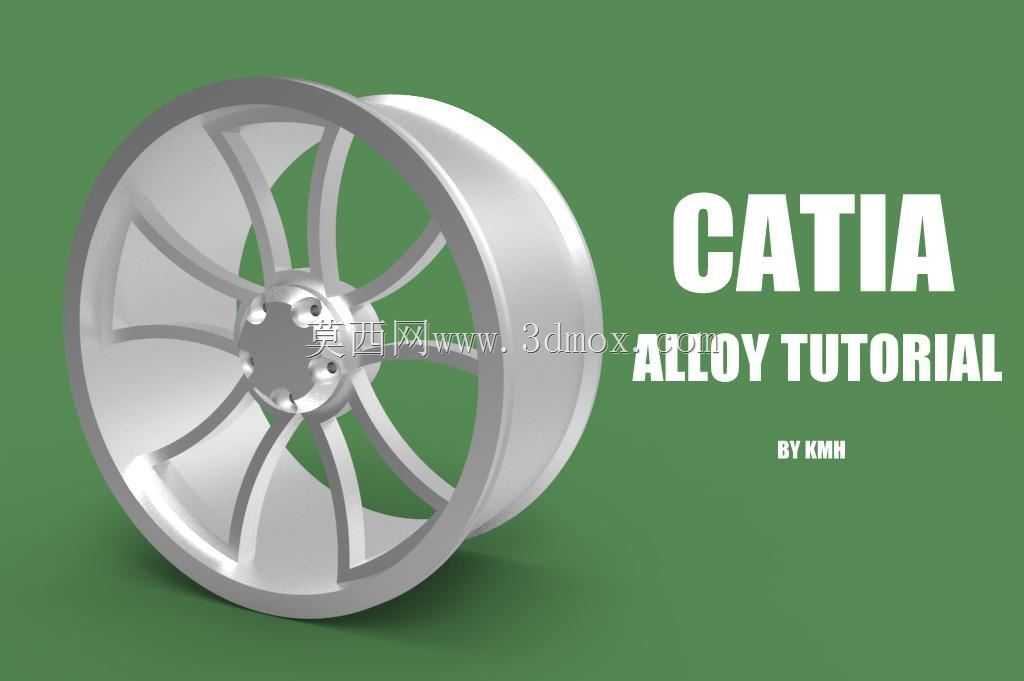

乘用车铝合金轮毂结构设计方案展示

本次展示的铝合金轮毂结构，主要面向民用乘用车行走系统配套使用场景，日常行驶过程中需要承担整车载荷传递、路面冲击缓冲、轮胎固定支撑的核心作用，是车辆行走系统里直接关联行驶安全与操控表现的关键部件。从实际装车的边界条件来看，这类轮毂的安装对接面需要匹配对应车型的转向节法兰参数，中心定位孔的公差需要控制在过渡配合区间，保证装车后轮体的回转同轴度，避免高速行驶出现径向跳动引发的方向盘抖动问题；螺栓孔的分布圆直径、孔位角度公差需要严格对应车桥法兰的安装孔位，单孔的倒角设计需要适配轮毂螺栓的球面贴合面，保证螺栓锁紧后接触面受力均匀，避免长期交变载荷下出现螺栓松动或者孔位压溃的问题。轮辋部分的轮廓尺寸需要匹配对应规格的真空轮胎，胎圈座的角度、凸缘的高度都需要符合轮胎安装的通用规范，保证轮胎充气后胎圈能够紧密贴合在轮辋密封面上，不会在行驶过程中出现漏气或者轮胎脱圈的风险；轮辋的中部预留了气门嘴安装孔，孔位的位置需要避开平衡块粘贴区域，同时保证充气操作的操作空间，不会和刹车卡钳、转向拉杆等周边部件产生运动干涉。轮辐采用了多辐条的流线型结构设计，这种结构一方面可以在满足轮体整体刚度、强度要求的前提下，尽可能削减非必要的材料厚度，实现轮毂的轻量化目标，降低车辆的簧下质量，提升悬挂系统的响应速度，改善车辆的操控表现；另一方面辐条之间的镂空区域可以为刹车系统提供足够的通风散热空间，车辆在连续制动的工况下，刹车卡钳和刹车盘产生的热量可以通过辐条间隙快速随气流散出，避免刹车系统因为温度过高出现热衰减，影响制动性能。在设计过程中，轮辐和轮辋的连接位置做了大圆弧过渡处理，避免应力集中问题，因为车辆在经过颠簸路面、过弯承受侧向载荷的时候，轮辐和轮辋的连接位置是应力集中的高发区域，如果采用直角过渡，长期交变载荷作用下很容易出现疲劳裂纹，大圆弧过渡可以有效分散应力传递路径，提升轮体的疲劳寿命。轮毂的正面造型做了曲面光顺处理，一方面是为了降低车辆行驶过程中的风阻系数，另一方面也方便后续的表面处理工序，不管是做抛光、喷涂还是电镀工艺，光顺的曲面都能更好地保证表面处理层的附着力，减少外观瑕疵。从安装边界的校核角度来说，设计过程中需要预留足够的刹车系统避让空间，轮辐内侧的轮廓需要避开对应车型的刹车卡钳最大外轮廓，在车轮上下跳动、转向的全行程范围内，都要保证轮体和卡钳、防尘罩、转向节之间有足够的安全间隙，避免行驶过程中出现剐蹭。这类铝合金轮毂相比传统钢制轮毂，除了轻量化优势之外，本身的材料阻尼特性也更好，能够更好地吸收路面传递的细碎振动，提升车辆的行驶平顺性，同时铝合金材料的导热性能更优，能够更快地将刹车系统产生的热量传导出去，进一步降低刹车热衰减的风险。在结构强度的设计考量上，需要同时满足径向载荷、侧向载荷、冲击载荷的多工况要求，比如车辆高速过弯时轮体需要承受较大的侧向力，经过坑洼路面时需要承受垂直方向的冲击载荷，急加速急制动时需要承受扭矩传递带来的周向载荷，各个部位的壁厚设计需要根据不同工况下的应力分布结果做针对性调整，在应力水平较高的安装座、辐条根部位置适当增加壁厚，在应力水平较低的区域适当减薄，实现强度和重量的最优平衡。轮体的中心孔周围设计了均匀分布的螺栓孔，每个螺栓孔周围的局部加厚处理，能够分散螺栓锁紧时的压应力，避免局部应力过大导致的材料变形；同时安装面的平面度需要严格控制，保证和法兰面贴合紧密，不会出现安装面翘曲导致的轮体偏摆问题。
