管壳式列管换热器三维结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:322592
  • 管壳式列管换热器三维结构设计
  • 管壳式列管换热器三维结构设计
  • 管壳式列管换热器三维结构设计
  • 管壳式列管换热器三维结构设计
  • 管壳式列管换热器三维结构设计
  • 管壳式列管换热器三维结构设计
  • 管壳式列管换热器三维结构设计

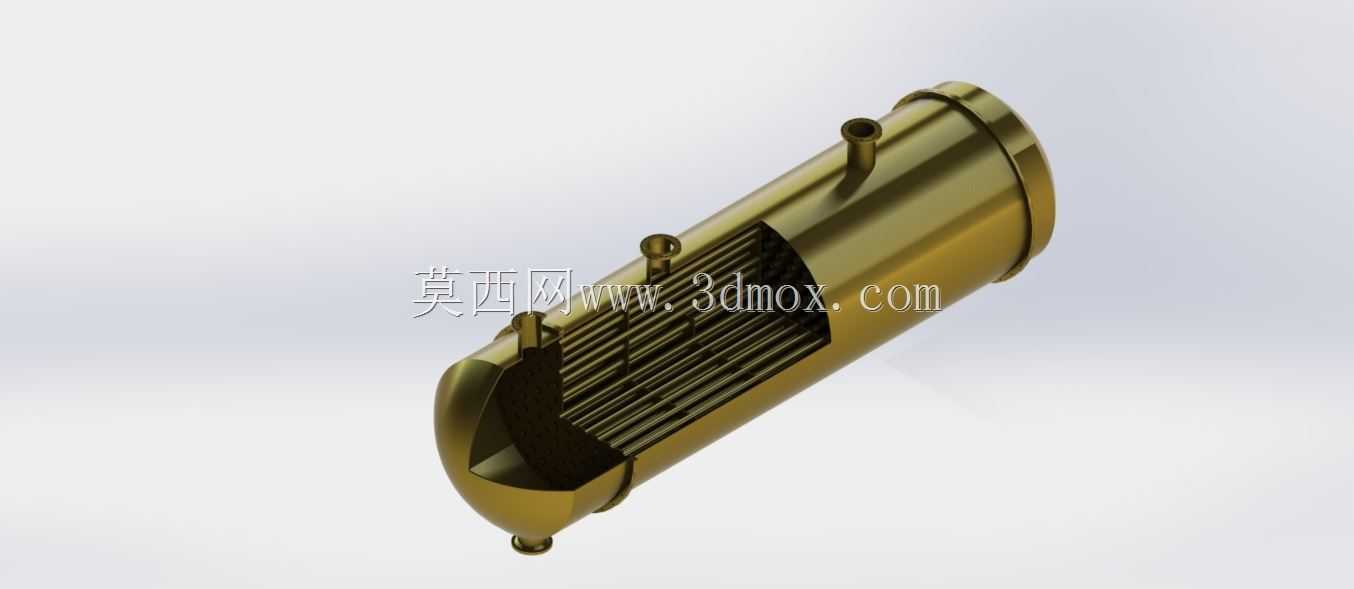

在化工、暖通、能源动力、食品加工等多个工业场景中,管壳式换热器都是承担冷热流体热量传递的核心通用设备,这套三维结构完整还原了固定管板式列管换热器的全部装配细节,可直接用于结构校核、装配模拟、教学演示或同类型设备的改型设计参考。从实际工程应用来看,这类换热器常被用于工艺介质的冷却、加热、冷凝、余热回收环节,比如化工生产中反应釜出料的降温、暖通系统里汽水换热、电厂热力系统的凝结水回收、制冷系统的蒸发器与冷凝器工位,都能见到同结构设备的身影,其核心作用是在两种温度不同的流体之间建立稳定的传热通道,在保证两种流体完全隔离不发生串漏的前提下,最大化单位体积内的传热面积,提升热量交换效率。

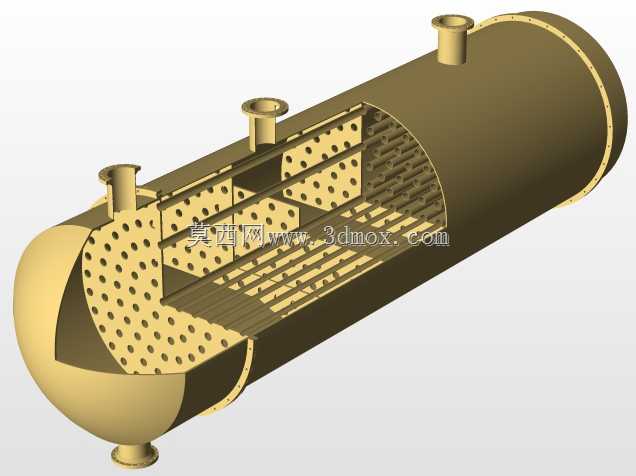

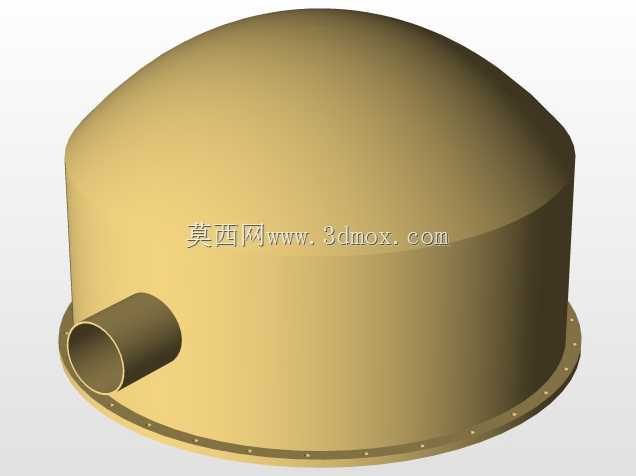

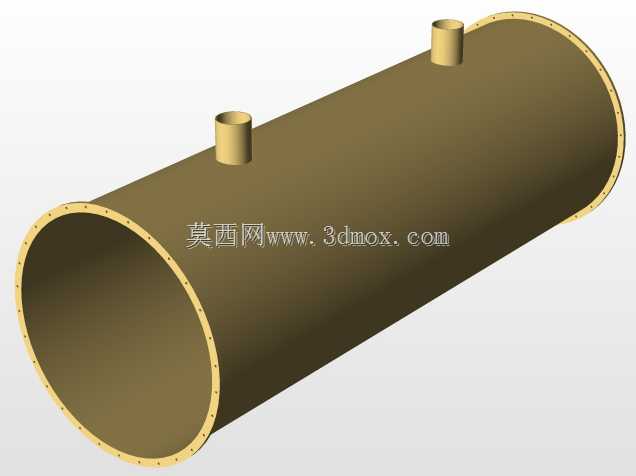

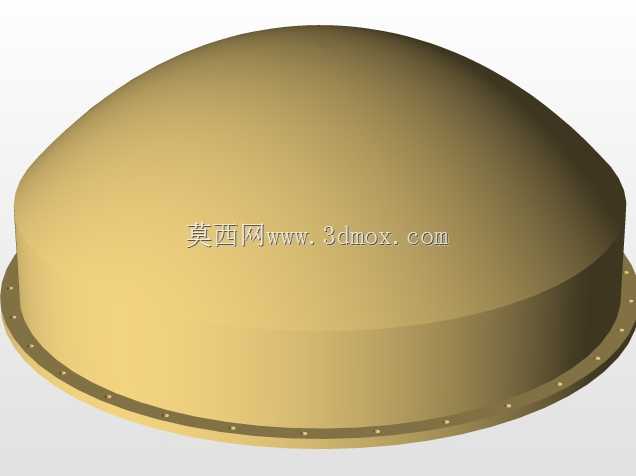

整套模型的结构设计完全遵循压力容器类换热设备的常规设计逻辑,主体承压外壳采用圆柱形筒体结构,相比方形壳体能更好承受管程、壳程的工作压差,降低壁厚设计冗余,筒体两端通过法兰与端盖连接,端盖内部设置分程隔板,可根据换热需求将管程设计为单流程、双流程甚至多流程结构,调整管内流体的流速与停留时间,匹配不同的换热工况需求。筒体内部均匀排布多根平行换热列管,列管两端通过胀接或焊接的方式固定在两端的管板上,管板与筒体、端盖的密封面均预留了密封件安装槽位,可根据工作介质的腐蚀性、工作温度压力选择适配的密封垫片形式,避免运行过程中出现介质泄漏。筒体上共设置四个对外接口,分别对应管程的进出口与壳程的进出口,其中壳程的两个接口分别布置在筒体靠近两端管板的位置,管程接口则布置在两端端盖的中心位置,接口处均预留了标准法兰连接结构,方便与现场工艺管道对接,安装时可根据管道走向调整设备的安装角度,卧式安装时需保证筒体的水平度偏差控制在允许范围内,避免壳程介质出现偏流影响换热效率。

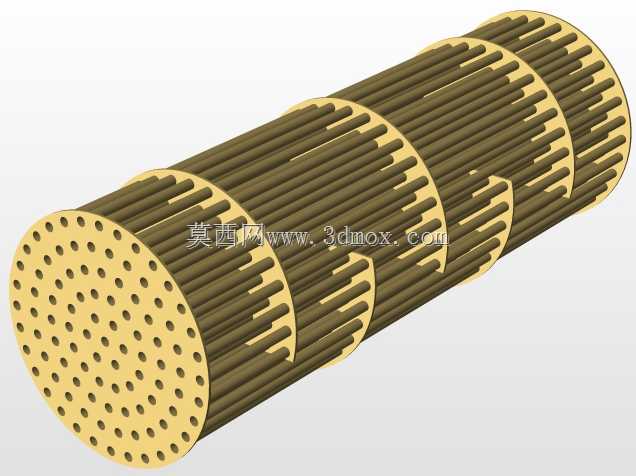

壳程内部还设计了折流板结构,折流板为带缺口的圆形板件,按固定间距垂直安装在换热列管外侧,一方面可以为细长的换热列管提供中间支撑,避免列管在流体长期冲刷下出现振动变形,另一方面可以引导壳程流体在壳体内呈折线形流动,提升壳程流体的湍流程度,减少壳程的传热死区,有效提升整体传热系数。折流板的缺口大小、安装间距都是设计过程中需要反复校核的参数:缺口过大会导致壳程流体短路,直接从缺口处流过无法充分冲刷换热管表面,缺口过小则会大幅提升壳程的流体阻力,增加输送泵的功耗;间距过大无法起到有效扰流与支撑作用,间距过小同样会提升流动阻力,同时增加设备的整体重量与制造成本,这套模型里的折流板参数是按照常规水-水换热工况做的通用设计,改型时可根据实际的介质流量、物性参数调整对应尺寸。

从安装边界来看,整套模型的筒体直径、长度、接口位置、支座尺寸都做了参数化的结构还原,设备底部设置了两个鞍式支座,其中一个为固定支座,另一个为滑动支座,滑动支座的底板预留了长圆形安装孔,可补偿设备运行过程中因温度变化产生的热胀冷缩变形,避免热应力集中导致焊缝开裂或设备变形。设计过程中需要重点关注管程与壳程的热膨胀差问题,如果两种换热介质的温差较大,超出固定管板结构的热补偿能力,还需要在筒体上增设膨胀节结构,或者改用浮头式、U型管式的结构形式,这套固定管板结构更适用于两种流体温差较小、壳程介质清洁不易结垢的工况,因为固定管板结构的壳程无法进行机械清洗,若壳程介质容易结垢则需要定期进行化学清洗,选型时需要结合实际工况做适配调整。

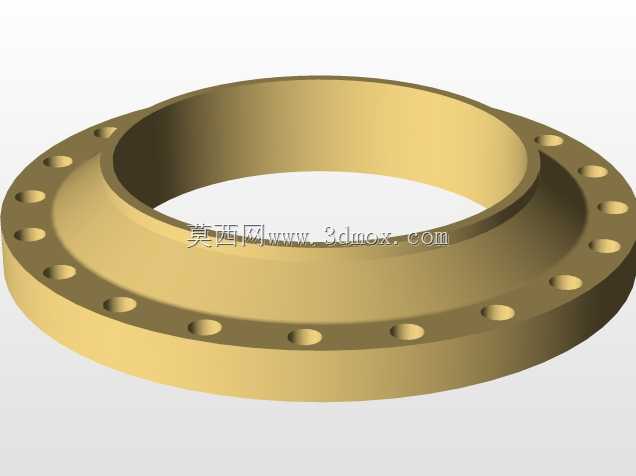

建模过程中所有零件的装配关系都完全还原实际装配逻辑,换热列管与管板的连接位置、折流板与拉杆的固定结构、法兰的螺栓孔排布、密封面的形式都做了精准还原,没有出现装配干涉的问题,可直接用于生成工程图纸、做有限元分析的前处理模型,也可用于新入职设计人员的结构认知教学,帮助理解管壳式换热器的内部结构与工作原理。在实际选型设计时,还需要结合工作压力、工作温度、介质腐蚀性选择对应的筒体、列管、密封件材质,比如普通水工况可选用碳钢材质,有腐蚀性的介质则需要选用不锈钢或者衬里结构,同时需要校核管板的厚度、换热管的壁厚、法兰的压力等级,保证设备在全生命周期内的运行安全。
