医院冷冻站制冷管路及配套设备布局

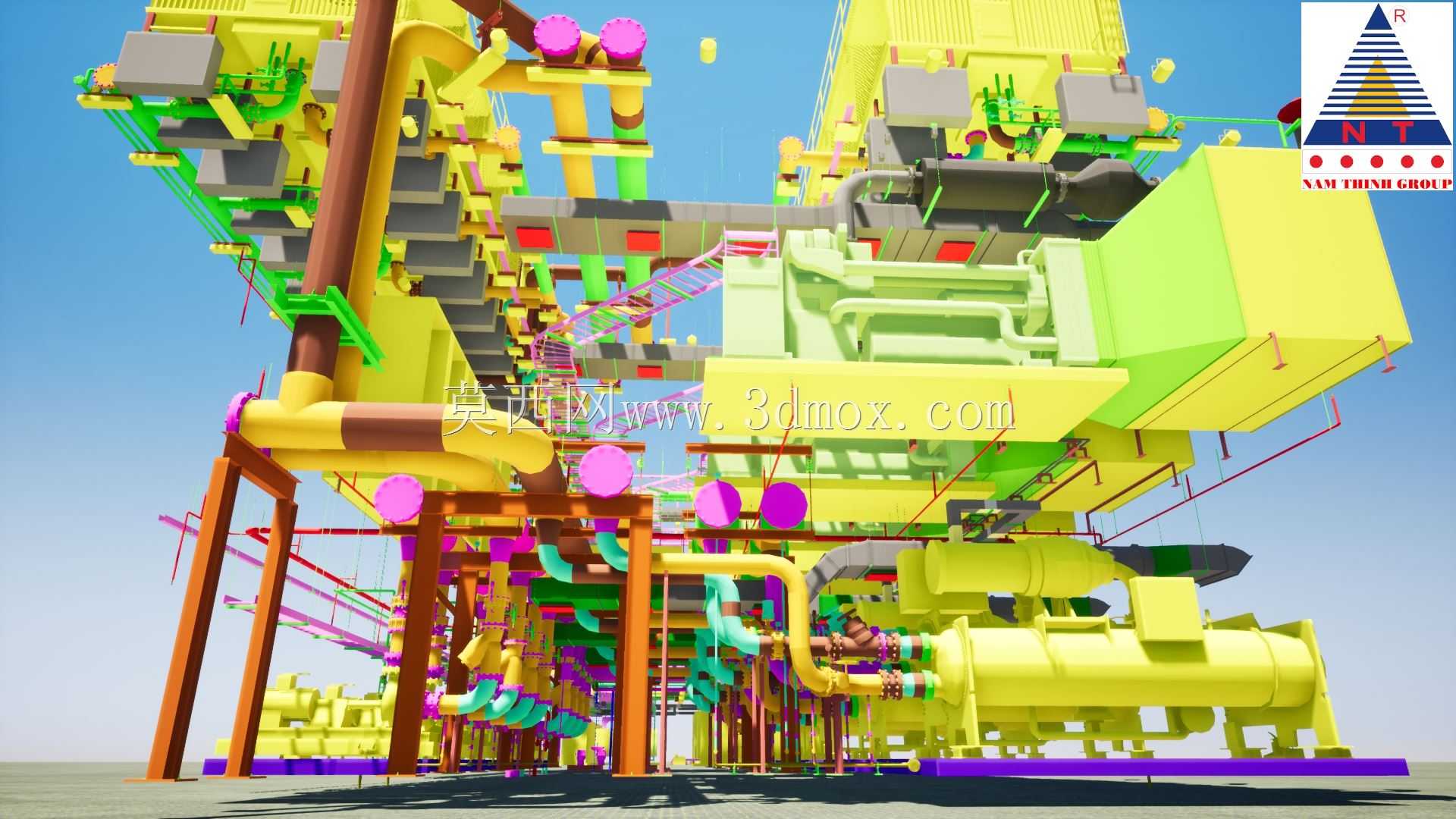

这套三维布局还原的是医院冷冻站内核心制冷单元的现场排布，针对医院这类对供冷稳定性、冗余度要求极高的公共建筑场景设计，区别于普通商用楼宇的冷冻站，医院场景下的制冷系统不仅要覆盖门诊、住院楼的常规空调负荷，还要匹配手术室、ICU、检验科精密设备的恒温供冷需求，任何管路故障或者冷量不足都可能影响诊疗环节的正常开展，因此整套系统的管路排布、设备预留空间都做了针对性的冗余设计。

从实际用途来看，图中呈现的多组立式罐体为主制冷循环的壳管式换热器，也就是核心冷却换热单元，负责将制冷机组压缩冷凝后的高压低温冷媒与冷冻水回路完成热交换，输出恒定低温的冷冻水输送到楼宇各个末端；不同管径的彩色管路分别对应冷媒供回、冷冻水供回、冷却水补水管路，不同色彩的区分在现场施工和后期运维中能快速识别管路属性，避免错接误操作。支撑管路的型钢支架做了分层排布设计，不同标高的管路分层架设，既避免了管路交叉干涉，也给后期阀门检修、保温层更换预留了足够的操作空间，支架底部的垫梁做了防腐处理，适配冷冻站常年高湿的运行环境，减少支架锈蚀带来的结构隐患。

设计思路上，整套布局优先考虑运维可达性，所有阀门、仪表的安装位置都预留了单人操作的空间，主通路的管路间距控制在150mm以上，方便后期包裹保温层后依然有足够的检修间隙；大管径的主循环管路沿支架主框架排布，分支小管从主管侧方接出，避免在主管底部开口造成积液气塞，管路的转弯处全部采用大曲率弯头，减少冷媒和水循环的沿程阻力，降低循环泵的运行功耗。设备之间的排布间距严格遵循制冷机房的安装规范，主换热器与周边管路的最小净距不小于800mm，满足设备后期吊装更换的通道需求，顶部的紫色排气阀全部设置在管路最高点，能在系统注水阶段快速排尽管路内的空气，避免运行过程中出现气堵造成冷量输送不足。

安装边界方面，整套冷冻站单元的底部安装基座高出地面150mm，做了防水挡沿设计，避免管路跑水时积水浸泡设备基座；管路支架的固定点全部落在结构承重梁上，单段支架的承重载荷按照满管水重量的1.5倍做冗余校核，避免运行过程中管路振动造成支架松动。不同压力等级的管路采用对应壁厚的管材，高压冷媒管路的连接位置预留了焊接操作空间，冷却水回路的管路最低处设置了排污口，方便系统停机检修时快速排空管内积水。考虑到医院场景下的低噪音要求，所有循环泵与管路的连接位置都预留了软接头安装位，图中管路与支架的接触位置也预留了减震垫的安装间隙，能有效降低设备运行时的管路振动传递，减少冷冻站运行对周边诊疗区域的噪音影响。
