蛇形弯管式热交换器盘管结构设计

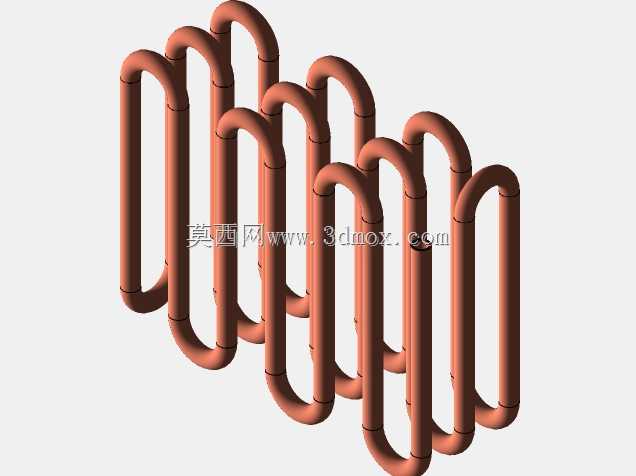

　　在暖通空调、工业余热回收、工艺流体温控这类场景里，换热核心元件的结构合理性直接决定整套换热系统的运行效率与维护成本，这套蛇形弯管式盘管结构，正是针对管壳式换热器、沉浸式换热单元的核心换热需求设计的管路组件。不同于直管列管的排布逻辑，该盘管采用连续U型弯管折返排布的结构形式，单根管路通过多道等半径圆弧弯完成多回程流道构建，省去了直管段之间大量的连接接头，从根源上降低了管路焊缝泄漏的风险点，这一点在承压换热工况下尤为关键——毕竟换热管接头渗漏是现场运维中最高发的故障类型，尤其是输送带腐蚀性冷媒、高温导热油的工况下，每减少一道焊缝就意味着降低一处潜在的泄漏隐患。从实际安装边界来看，该盘管的弯管曲率半径统一匹配管路通径的3倍设计，

　　既避免了弯管过程中管壁外侧减薄量超标导致的承压能力下降，也不会因为曲率半径过大造成整体排布空间的浪费；相邻管排之间预留了均匀的间隙，这个间隙尺寸是结合壳程流体的流阻要求设定的，当壳程介质横向冲刷管束时，均匀的管间距可以避免出现流动死区，让换热管外表面的流体边界层保持稳定的扰动状态，不会因为局部流速过低造成结垢堆积，长期运行下的换热效率衰减幅度比密排管束低近两成。设计过程中首先确定的是管路的总流通长度，这个参数是根据目标换热量、管内介质的流速要求反推的——管内流体流速控制在1.2-1.8m/s区间，既保证流体处于湍流状态强化管内换热，也不会因为流速过高造成管路冲蚀磨损，尤其是输送含少量杂质的冷却水时，合理的流速可以避免杂质在管底沉积。

　　每道U型弯的转弯处都做了等壁厚控制，建模过程中对弯管段的壁厚做了偏移补偿，确保弯管外侧最小壁厚满足设计承压要求，不会因为冷弯加工的壁厚减薄留下强度短板。盘管的整体排布采用错列对齐的方式，前后排管路的投影位置相互错开，相比顺列排布的结构，壳程流体流经管束时的扰动更强，换热系数可以提升15%左右，同时整体的外形轮廓保持规整的长方体边界，适配常规的圆筒形换热器壳体或者方形沉浸式换热槽的安装空间，安装时只需要固定两端的管接头即可，不需要额外设置复杂的管板支撑，中间段依靠管路自身的弯折刚度保持排布间距，减少了支撑件对流体流动的遮挡。在化工工艺的流体加热/冷却场景中，这类盘管可以直接浸入反应釜或者储液槽内，管内通入蒸汽或者冷冻水，

　　直接对槽内介质进行换热，因为没有额外的壳体结构，安装灵活性更高，针对不同容积的储槽只需要调整盘管的回程数量和单段长度即可，不需要重新设计整套换热壳体。在暖通空调的风冷或者水冷换热单元中，这类盘管搭配外侧的散热翅片就可以组成空调机组的表冷器或者蒸发器，连续弯管的结构减少了弯头焊接的工序，生产装配的效率更高，同时管路的流阻更低，可以降低循环泵的扬程需求，减少整套系统的运行能耗。建模过程中对每一段直管和弯管的衔接处做了平滑过渡处理，避免管路内壁出现台阶或者锐角，减少管内流体的局部阻力，同时也避免了杂质在衔接处的沉积卡滞。整体结构没有多余的冗余设计，所有的尺寸参数都围绕换热效率、承压能力、安装便利性三个核心维度平衡设定，既满足工程实际的强度要求，也兼顾了生产加工的工艺性，不需要特殊的定制弯管设备就可以完成加工，适合批量生产应用。
