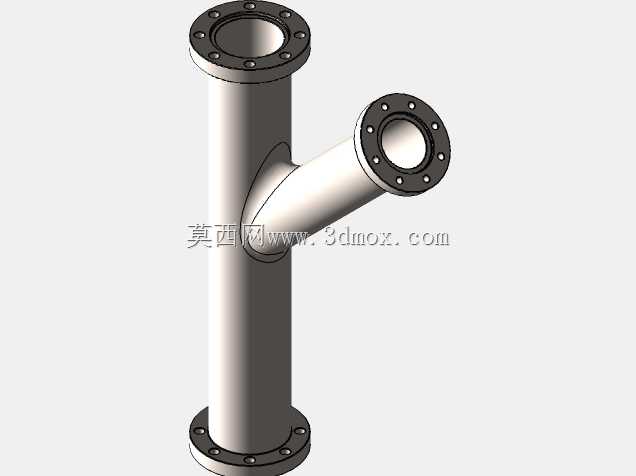

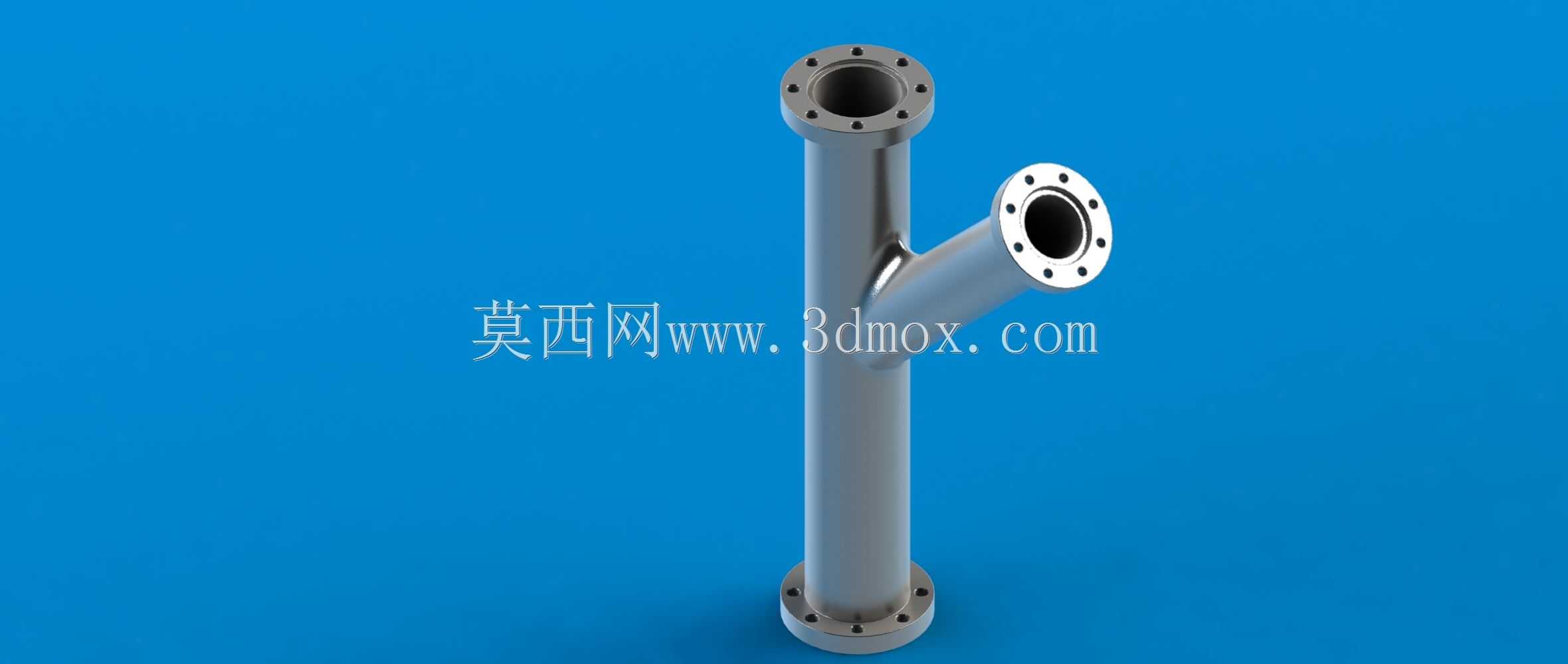

法兰连接式Y形管路过滤装置结构设计

在化工流体输送、市政给排水、暖通空调循环水、工业液压润滑等管路系统中，管路杂质的拦截是保障下游设备稳定运行的核心环节，Y形过滤器作为管路系统中最常用的粗过滤部件，承担着清除流体中固体杂质、保护阀门、泵、仪表等精密设备的关键作用。本次设计的法兰连接Y形过滤器，采用Y形三通式主体结构，区别于直通式过滤器的流道设计，倾斜设置的滤筒腔在保障流体顺畅通行的同时，预留了足够的杂质沉降空间，可有效降低过滤过程中的流阻损失，避免常规直角过滤结构易出现的流道紊流、压损过大问题。从实际安装场景来看，该过滤器可适配水平或垂直安装的管路，三个连接端均采用标准法兰连接结构，法兰端面的螺栓孔按照通用管路法兰标准排布，安装时无需额外加工转接件，可直接与同公称通径的管路法兰对接，法兰密封面采用突面结构，适配常规非金属垫片或金属缠绕垫片，可满足不同压力等级管路的密封需求。设计过程中首先确定了主体流道的通径一致性，进出口端的直管段长度满足管路安装的最小直线段要求，避免因流道突变造成的局部阻力激增，倾斜设置的滤筒安装腔与主流道呈固定夹角，既保障滤筒有足够的有效过滤面积，又能让被拦截的杂质在重力作用下沉降到滤腔底部，不会随流体波动重新进入下游管路。滤筒的安装定位采用台阶式限位结构，滤筒上端与滤腔压盖配合，下端嵌入主体的定位槽内，可避免流体冲击造成滤筒偏移，日常维护时只需拆卸滤腔端盖即可取出滤筒进行清洗或更换，无需将整个过滤器从管路上拆卸，大幅降低运维工作量。从结构强度角度考虑，主体的壁厚按照对应公称压力的管路元件标准计算，法兰与筒体的连接部位做了圆弧过渡处理，避免应力集中造成的焊接部位开裂，三个法兰端的背面均设置了加强筋结构，可承受法兰螺栓锁紧时的局部压力，避免法兰变形造成密封失效。在实际工况应用中，该过滤器可适配水、油品、弱腐蚀性化工介质等多种流体，根据配套滤筒的滤网孔径不同，可实现不同精度的杂质拦截，常规配置的滤网可拦截粒径大于0.5mm的固体颗粒，若有更高过滤精度需求，只需更换对应目数的滤筒即可，无需改动主体结构。安装边界方面，过滤器的整体轴向尺寸、Y形分支的外伸长度均按照通用管路安装空间设计，不会出现与周边管路、支架干涉的问题，底部的排污口（若配置）可在不停机的情况下排出沉降的杂质，适合连续运行的管路系统使用。流道设计时经过了流阻校核，流体从进口进入后，沿主流道到达滤筒位置，部分流体穿过滤网进入出口流道，杂质被拦截在滤筒内侧，整个流道没有直角急转弯，流体的流向变化平缓，相比同规格的T型过滤器，压损可降低30%左右，适合对管路压损有严格要求的循环水系统、液压系统使用。在三维建模过程中，所有法兰的螺栓孔位置、密封面尺寸、筒体的同轴度都做了严格的参数化约束，可直接根据不同的公称通径、压力等级进行参数调整，快速生成不同规格的Y形过滤器模型，方便设计人员在管路布置时直接调用，无需重复建模。模型的细节处理上，法兰的螺栓孔做了倒角处理，筒体的焊接坡口、滤筒的网孔简化结构都做了还原，既保证模型的装配准确性，又不会因细节过多造成文件过大，影响管路装配时的运行效率。对于设备选型人员来说，该模型可直接用于管路系统的三维布置，核对安装空间、连接尺寸，提前预判安装运维时的操作空间是否充足，避免现场安装时出现干涉问题；对于结构设计人员来说，该模型的结构设计逻辑可作为同类Y形过滤设备的设计参考，尤其是流道角度、滤筒定位、法兰连接的细节处理，都经过了实际工况的验证，可有效降低设计失误概率。
